Čo je motor s neodymovým magnetom a ako funguje

A motor s neodýmovým magnetom je vysokoúčinný synchrónny motor s permanentným magnetom (PMSM) alebo bezkomutátorový jednosmerný motor (BLDC), ktorý využíva výkonné magnety vzácnych zemín z neodýmu, železa a bóru (NdFeB) zabudované do rotora alebo namontované na rotore na generovanie magnetického poľa potrebného na rotáciu. Na rozdiel od tradičných indukčných motorov, ktoré spotrebúvajú elektrickú energiu na vytvorenie magnetického poľa v rotore, a motor s neodýmovým magnetom odvodzuje tok rotora od permanentných magnetov s dosahom energetického produktu 50 megagauss-oerstedov (MGOe) alebo vyššie , úplne eliminuje straty medi rotora a umožňuje úrovne účinnosti, ktoré bežne presahujú 95 %. Podľa Medzinárodnej energetickej agentúry (IEA) predstavujú systémy poháňané elektromotorom približne 45 % celosvetovej spotreby elektriny a pokračujúci posun od indukčných motorov k dizajnom permanentných magnetov založených na neodýme v elektrických vozidlách, priemyselnej automatizácii a systémoch HVAC predstavuje jeden z najvplyvnejších prechodov na úsporu energie, ktoré prebiehajú v globálnej ekonomike.

Preskúmajte kľúčové aplikácie magnetických materiálov

Čo je motor s neodymovým magnetom a ako to funguje?

Motor s neodymovými magnetmi je elektrický motor, v ktorom je magnetické pole rotora produkované sintrovanými neodym-železo-bórovými permanentnými magnetmi, a nie elektromagnetmi, a rotácia sa dosahuje elektronickou komutáciou statorových vinutí, aby sa vytvorilo rotujúce elektromagnetické pole, ktoré rotor sleduje v presnej synchronizácii. Základný princíp činnosti zahŕňa interakciu medzi rotujúcim magnetickým poľom generovaným cievkami statora a pevnými magnetickými pólmi uloženými v rotore. Neodymové magnety sú vybrané, pretože majú najvyššiu magnetickú remanenciu (Br) a koercitivitu (Hc) zo všetkých komerčne dostupných materiálov s permanentnými magnetmi. Typický neodymový magnet triedy N52 vykazuje remanenciu približne 1,44 až 1,48 tesla a vnútorná koercivita presahujúca 11 000 oerstedov . Keď sú tieto magnety usporiadané v Halbachovom poli alebo konvenčnej konfigurácii namontovanej na rotore, vytvárajú intenzívny, stabilný magnetický tok, ktorý interaguje so striedavými pólmi statora. Regulátor motora, ktorý dostáva spätnú väzbu o polohe zo snímačov Hallovho efektu alebo rezolvera, napája fázy statora v starostlivo načasovanej sekvencii, ktorá udržuje optimálny uhol krútiaceho momentu medzi poľami statora a rotora. Pretože magnety rotora vytvárajú svoj vlastný tok, nie je potrebné do rotora privádzať žiadny magnetizačný prúd a jediné straty sa vyskytujú vo vinutiach statora, magnetických oceľových lamelách a ložiskách. Tento elegantný princíp fungovania umožňuje a motor s neodýmovým magnetom dodať viac mechanického výkonu na jednotku elektrického príkonu ako ktorákoľvek iná komerčne životaschopná topológia motora.

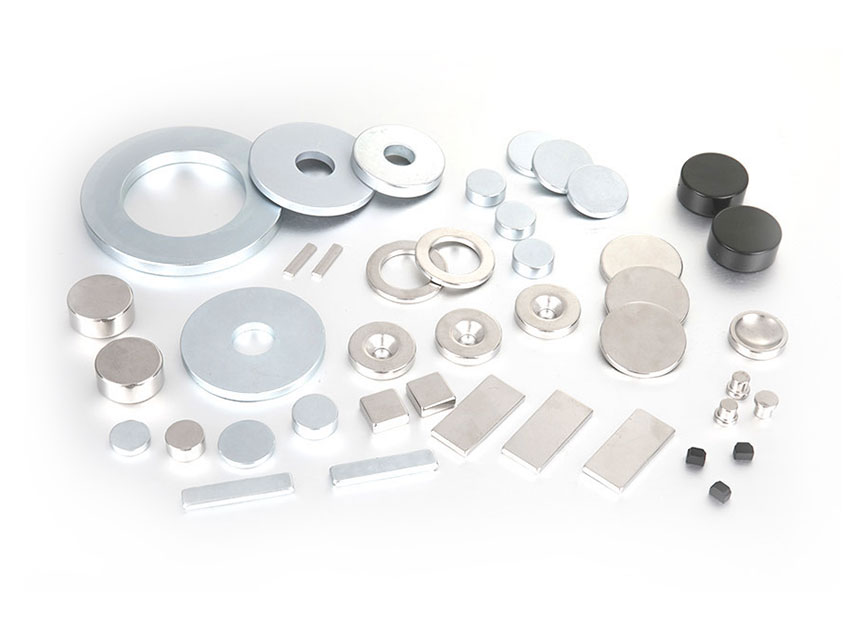

Veda o materiáloch za neodymovými permanentnými magnetmi

Výkon motora s neodýmovými magnetmi je priamo pripísaný mimoriadnym magnetickým vlastnostiam zlúčeniny neodýmu, železa a bóru, ktorá bola objavená v roku 1984 a odvtedy bola vylepšená na najsilnejší materiál s permanentnými magnetmi dostupný za každú cenu. Kľúčové magnetické metriky, ktoré odlišujú magnety NdFeB od ich predchodcov – feritových (keramických) magnetov a samáriovo-kobaltových magnetov – sú zhrnuté nižšie:

• Maximálny energetický produkt (BHmax): Neodymové magnety dosahujú hodnoty BHmax 30 až 52 MGOe v porovnaní s iba 1 až 5 MGOe pre feritové magnety a 15 až 30 MGOe pre samárium-kobalt. To znamená, že neodymový rotor môže generovať rovnaký magnetický tok ako feritový rotor, ktorý je fyzicky štyri až desaťkrát väčší, čo umožňuje dramatické zníženie veľkosti a hmotnosti motora, ktoré charakterizujú moderné motory. motor s neodýmovým magnetom dizajnov.
• Magnetická remanencia (Br): NdFeB triedy N52 si po magnetizácii zachováva hustotu toku 1,44 až 1,48 tesla. Plocha prierezu materiálu magnetu potrebná na dosiahnutie danej hustoty toku vzduchovej medzery je nepriamo úmerná remanencii, takže magnety s vysokým obsahom Br umožňujú užšie a ľahšie rotory.
• Vnútorná koercivita (Hci): Triedy s vysokou koercitivitou určené pre aplikácie motorov, často označené príponou „H“, ako napríklad N45SH alebo N48UH, môžu odolať demagnetizácii zo statorového poľa a zvýšeným teplotám až do 150 až 220 stupňov Celzia . Podľa výskumu publikovaného v Journal of Applied Physics , pridanie dysprosia alebo terbia k hraniciam zŕn NdFeB zvyšuje koercitivitu prichytením stien magnetickej domény, aj keď za cenu mierneho zníženia remanencie.

Kritická úvaha v motor s neodýmovým magnetom dizajn je teplotný koeficient magnetov. Remanencia NdFeB klesá rýchlosťou približne 0,10 % až 0,12 % na stupeň Celzia zvýšenie teploty a koercivita klesá ešte výraznejšie. Pri 120 stupňoch Celzia môže štandardný magnet triedy N stratiť 20 % až 30 % svojej koercitivity pri izbovej teplote. To je dôvod, prečo výrobcovia motorov vyberajú vysokoteplotné triedy a starostlivo modelujú tepelné správanie rotora, aby sa zabezpečilo, že magnety zostanú v rámci svojho bezpečného prevádzkového okna v celom rozsahu otáčok a zaťaženia.

Porovnanie motorov s neodymovými magnetmi s inými motorovými technológiami

Keď inžinieri hodnotia motor s neodýmovými magnetmi v porovnaní s indukčným motorom, spínaným reluktančným motorom alebo feritovým motorom s permanentným magnetom, neodymový dizajn neustále poskytuje vynikajúcu hustotu výkonu a účinnosť, aj keď pri vyšších nákladoch na materiál a s dôsledkami dodávateľského reťazca viazaného na výrobu prvkov vzácnych zemín. Nižšie uvedená tabuľka poskytuje kvantitatívne porovnanie kľúčových výkonových parametrov, ktoré ovplyvňujú výber technológie motora pre trakčné a priemyselné aplikácie.

Kde sa dnes používajú motory s neodymovými magnetmi?

Motor s neodýmovými magnetmi sa stal dominantnou technológiou pohonu v priemysle elektrických vozidiel, preferovanou voľbou pre vysokovýkonné priemyselné servosystémy a podporným komponentom pri elektrifikácii lietadiel a námorných plavidiel. Medzi špecifické sektory, v ktorých majú tieto motory najväčší vplyv, patria:

• Trakčné motory elektrických vozidiel: Prevažná väčšina batériových elektrických vozidiel a plug-in hybridných vozidiel predávaných na celom svete používa a motor s neodýmovým magnetom ako ich primárna pohonná jednotka. Typický osobný EV trakčný motor obsahuje medzi 1,0 a 2,5 kilogramu neodýmových magnetov, pričom presné množstvo závisí od menovitého výkonu motora a špecifickej topológie rotora. Podľa analýzy trhu od Adamas Intelligence z roku 2023 celosvetový sektor elektrických vozidiel spotreboval približne 20 000 ton neodymových-železo-bórových magnetov v roku 2022, pričom sa predpokladá, že toto číslo sa do roku 2030 viac ako zdvojnásobí, pretože výroba elektromobilov sa zrýchli. Dojazd NEDC alebo WLTP moderného elektromobilu je priamo ovplyvnený účinnosťou motora: každý percentuálny bod zvýšenia účinnosti sa premieta do približne 2% až 3% dodatočný rozsah z rovnakej kapacity batérie, čo je dôvod, prečo automobilky veľa investujú do optimalizácie konštrukcie svojich motorov s permanentnými magnetmi.
• Priemyselná automatizácia a robotika: Vysoko presné servomotory, ktoré umiestňujú robotické ramená, osi CNC obrábacích strojov a zariadenia na výrobu polovodičov, takmer univerzálne používajú neodýmové rotory. Vysoký pomer krútiaceho momentu k zotrvačnosti a motor s neodýmovým magnetom umožňuje rýchlosti zrýchlenia 10 000 otáčok za minútu za sekundu alebo viac, čo umožňuje robotovi typu pick-and-place dokončiť cyklus za zlomok sekundy. Odozva týchto motorov s nulovou vôľou a vysokou tuhosťou je nevyhnutná pre presnosť submikrónového polohovania vyžadovanú v krokovačoch plátkov a optických vyrovnávacích systémoch.
• Generátory veterných turbín: Generátory s permanentným magnetom s priamym pohonom pre multimegawattové veterné turbíny eliminujú prevodovku, ktorá je najnáročnejšia na údržbu a náchylná na poruchy v bežnej veternej turbíne. 6-megawattový veterný generátor na mori s priamym pohonom môže obsahovať nad 600 kilogramov neodýmových magnetov usporiadaných do rotora s veľkým priemerom, ktorý sa otáča rovnako nízkou rýchlosťou ako lopatky turbíny. Zvýšenie účinnosti odstránením strát prevodovky viac než kompenzuje vyššie náklady na magnety počas 25-ročnej konštrukčnej životnosti turbíny.
• Letectvo a obrana: Iniciatíva viac elektrických lietadiel a vznikajúce elektrické vozidlá s vertikálnym vzletom a pristátím (eVTOL) v mestskej leteckej doprave vyžadujú motory s najvyšším možným pomerom výkonu a hmotnosti. A motor s neodýmovým magnetom navrhnuté pre letecké aplikácie môžu dosiahnuť kontinuálnu hustotu výkonu presahujúcu 5 kilowattov na kilogram , čo je zhruba dvojnásobok v porovnaní s indukčným motorom s rovnakým výkonom. Táto úspora hmotnosti je prvoradá v lietadle, kde každý kilogram hmotnosti motora znižuje nosnosť alebo dolet.
• Spotrebná elektronika a domáce spotrebiče: Bezuhlíkové jednosmerné motory v bezdrôtových vysávačoch, sušičoch vlasov, počítačových chladiacich ventilátoroch a pohonných systémoch dronov závisia od miniatúrnych neodýmových magnetov, ktoré dodávajú požadovaný krútiaci moment v mimoriadne kompaktnom tvare. Špičkový akumulátorový vákuový motor sa točí na maximum 100 000 otáčok za minútu a zmestí sa do dlane, čo je možné len vďaka hustote toku, ktorú poskytuje neodýmový rotor.

Výroba motora s neodymovým magnetom: kľúčové kroky procesu

Výroba vysokovýkonného motora s neodýmovými magnetmi vyžaduje presnú integráciu blokov sintrovaných magnetov do zväzku laminácií rotora, po ktorej nasleduje magnetizácia, dynamické vyváženie a prísne testovanie na konci linky na overenie účinnosti a tepelného výkonu. Kritické výrobné fázy sú nasledovné:

1. Zostava jadra statora: Tenkovrstvové plechy z elektrooceľovej ocele, typicky s hrúbkou 0,20 až 0,35 milimetra, sú dierované alebo rezané laserom, stohované a zvárané alebo vzájomne spojené. Drážky statora sú izolované a vopred vytvarované medené cievky sú vložené pomocou automatizovaných navíjacích strojov. Pre trakčné motory s vysokou hustotou výkonu sa čoraz viac používajú vlásenky vyrobené z obdĺžnikového medeného drôtu, pretože dosahujú vyšší faktor plnenia štrbín – až 70 % až 75 % v porovnaní so 45 % až 55 % pre vinutia s okrúhlym drôtom, čo znižuje odpor a zlepšuje chladenie.
2. Vloženie magnetu rotora: Bloky neodýmových magnetov, ktoré boli opracované na presné rozmery a potiahnuté niklom, epoxidom alebo hliníkom, aby sa zabránilo korózii, sú vložené do štrbín v laminácii rotora. V dizajnoch interiérových permanentných magnetov (IPM) sú magnety zakopané v dutinách v tvare V alebo delta, ktoré vytvárajú magnetický reluktančný moment okrem momentu permanentného magnetu. Magnety môžu byť zaistené vysokoteplotným epoxidom, kevlarovým obalom alebo prídržným puzdrom v závislosti od povrchovej rýchlosti rotora.
3. Magnetizácia: Po zostavení sa rotor umiestni do magnetizačného prípravku s vysokým poľom, ktorý generuje presahujúce pulzné magnetické pole 30 000 oerstedov , saturuje neodýmový materiál v požadovanom vzore pólov. Bežná je aj in-situ magnetizácia plne zmontovaného motora, pretože pri montáži eliminuje manipuláciu so silne zmagnetizovanými rotormi.
4. Dynamické vyváženie: Pretože rotor a motor s neodýmovým magnetom často pracuje pri rýchlostiach presahujúcich 15 000 otáčok za minútu v aplikáciách EV, musí byť vyvážený na veľmi tesný stupeň, zvyčajne G2,5 alebo G1,0 podľa ISO 1940-1. Sily nevyváženosti sa zvyšujú so štvorcom rýchlosti otáčania, takže aj niekoľko gram-milimetrov zvyškovej nevyváženosti môže vytvárať neprijateľné vibrácie a zaťaženie ložísk pri najvyššej rýchlosti.
5. Konečná montáž a testovanie: Stator a rotor sú spojené, ložiská sú usadené a koncové štíty sú zaistené. Každý sériovo vyrábaný motor prechádza sériou automatizovaných testov, vrátane odporu vinutia, izolačného odporu, analýzy spätného EMF tvaru vlny, prúdu bez zaťaženia a mapovania účinnosti pri plnom zaťažení. A motor s neodýmovým magnetom určené pre automobilovú trakciu musia prejsť aj cyklickým tepelným šokom a testami vibrácií, ktoré simulujú 15-ročnú službu na vozidle.

Výzvy a budúci vývoj v technológii motorov s neodymovými magnetmi

Napriek svojim výkonnostným výhodám čelia motory s neodýmovými magnetmi trom významným výzvam: koncentrácii dodávateľského reťazca vzácnych zemín, kolísaniu cien a riziku trvalej demagnetizácie pri zvýšených teplotách. Prvky vzácnych zemín neodým, prazeodým, dysprózium a terbium sa ťažia a spracúvajú prevažne v jednej geografickej oblasti a separácia týchto chemicky podobných prvkov si vyžaduje extrakciu rozpúšťadlami náročnú na životné prostredie. V reakcii na to dizajnéri motorov sledujú dve komplementárne stratégie. Prvou je technológia difúzie na hranici zŕn, ktorá nanáša tenkú vrstvu dysprózia alebo terbia iba na povrchy neodýmových zŕn v magnete, čím sa znižuje veľká spotreba vzácnych zemín. 30 % až 50 % pri dosiahnutí ekvivalentnej koercitivity. Druhým je vývoj topológií motorov bez vzácnych zemín alebo so zníženým obsahom vzácnych zemín, ktoré využívajú feritové magnety alebo princípy spínanej reluktancie pre aplikácie, kde nie je prvoradou požiadavkou absolútna maximálna hustota výkonu. Výskum publikovaný Oak Ridge National Laboratory preukázal, že synchrónny reluktančný motor na báze feritu môže dosiahnuť 85 % až 90 % hustoty výkonu ekvivalentného neodýmového motora pri výrazne nižších nákladoch, hoci rozdiel v účinnosti sa zväčšuje pri vysokých úrovniach krútiaceho momentu. Budúcnosť motor s neodýmovým magnetom bude pravdepodobne zahŕňať rozvetvenie: vysokovýkonné, nákladné motory NdFeB pre prémiové EV, lietadlá a presné servomotory a lacnejšie alternatívne technológie motorov pre aplikácie citlivé na cenu, kde ďalších pár percent účinnosti neospravedlňuje náklady na magnet.

Často kladené otázky o motoroch s neodymovými magnetmi

Môže motor s neodýmovým magnetom časom stratiť svoj magnetizmus?

Za normálnych prevádzkových podmienok v rámci špecifikovaného teplotného rozsahu a motor s neodýmovým magnetom si zachováva magnetizáciu po celé desaťročia. Koercivita správne vybraných tried je dostatočná na to, aby odolala demagnetizácii zo statorového poľa a vibrácií. Avšak trvalé vystavenie teplotám nad maximálnym prevádzkovým limitom magnetu - zvyčajne 150 až 180 stupňov Celzia pre vysokoteplotné triedy - môže spôsobiť čiastočnú a trvalú stratu magnetizmu. To je dôvod, prečo je tepelný manažment motora a výber správnej triedy magnetu pre očakávanú teplotu horúceho bodu základnými konštrukčnými úvahami.

Čo sa stane s motorom s neodýmovým magnetom na konci jeho životnosti?

Neodymové magnety v motore je možné získať recyklačným procesom, ktorý zahŕňa demagnetizáciu rotora, odstránenie magnetov a ich opätovné použitie priamo v novom motore alebo ich opätovné spracovanie na nový magnetový prášok. Zákon Európskej únie o trvalo udržateľných kritických surovinách a podobná legislatíva v iných regiónoch poháňa investície do infraštruktúry na recykláciu magnetov. Súčasné spôsoby hydrometalurgickej a pyrometalurgickej recyklácie dokážu získať viac ako 90 % obsiahnutých prvkov vzácnych zemín, hoci náklady na recykláciu zostávajú konkurencieschopné iba vtedy, keď sa zvýšia ceny oxidu neodýmu.

Ako sa mení účinnosť motora s neodýmovým magnetom v závislosti od zaťaženia?

A motor s neodýmovým magnetom udržiava relatívne plochú krivku účinnosti v širokom rozsahu záťaže, pričom zvyčajne zostáva nad 90 % od 25 % do 120 % menovitého zaťaženia. To priaznivo kontrastuje s indukčnými motormi, ktorých účinnosť výrazne klesá pri nízkej záťaži, pretože magnetizačný prúd zostáva konštantný bez ohľadu na výstupný krútiaci moment. Široké vysokoúčinné okno je jedným z dôvodov, prečo sú neodýmové motory uprednostňované pre elektrické vozidlá, ktoré počas mestskej jazdy pracujú v širokom rozsahu otáčok a krútiaceho momentu.

Je možné postaviť motor s neodýmovým magnetom bez ťažkých prvkov vzácnych zemín?

Áno, bez ťažkých vzácnych zemín motor s neodýmovým magnetom dizajny sa už vyrábajú pre aplikácie, kde maximálna prevádzková teplota zostáva pod približne 120 stupňami Celzia. Tieto motory využívajú neodymovo-železo-bórové magnety s extrémne jemnou veľkosťou zrna, typicky menšou ako 2 mikróny, čo zvyšuje koercitivitu pomocou prichytenia hraníc zŕn bez potreby dysprosia alebo terbia. Pre trakčné motory s vyššou teplotou technológia difúzie na hranici zŕn aplikuje okolo každého zrna magnetu tenký obal bohatý na dysprozium, čím sa dosahuje vysoká koercivita s celkovým obsahom ťažkých vzácnych zemín nižším ako 1 % hmotnosti.

The motor s neodýmovým magnetom predstavuje skutočnú skokovú zmenu v elektromechanickej premene energie, ktorá poskytuje najvyššiu hustotu krútiaceho momentu a účinnosť zo všetkých komerčne dostupných technológií motora. Jeho široké uplatnenie v sektoroch elektrických vozidiel, priemyselnej automatizácie, obnoviteľnej energie a letectva je priamym dôsledkom bezkonkurenčného magnetického výkonu neodymových-železo-bórových permanentných magnetov. Zatiaľ čo obavy týkajúce sa dodávateľských reťazcov vzácnych zemín a kolísavosti nákladov naďalej motivujú výskum alternatívnych topológií motorov, merateľné úspory energie a zníženie emisií uhlíka, ktoré tieto motory umožňujú, zaručujú, že zostanú základným kameňom globálneho úsilia o elektrifikáciu v nasledujúcich desaťročiach.
