Aké je zloženie magnetu NdFeB? Kompletný sprievodca

The Zloženie magnetu NdFeB je precízne vyvinutá metalurgická receptúra založená na intermetalickej zlúčenine neodým-železo-bór (Nd₂Fe₁₄B), ktorá tvorí tvrdú magnetickú fázu, ktorá dáva týmto magnetom ich mimoriadnu silu. V typickom obchodnom sintrovanom neodýmový magnet , neodým tvorí približne 29 % až 32 % hmotn , železo tvorí 64 % až 68 % a bór tvorí asi 1,0 % až 1,2 % , pričom zvyšná frakcia pozostáva z prídavných prvkov, ako je dysprózium, terbium, prazeodým, kobalt, meď, hliník a niób, ktoré sa zavádzajú na zvýšenie koercitivity, tepelnej stability a odolnosti proti korózii. Podľa Journal of Magnetism and Magnetic Materials , objav fázy Nd₂Fe₁₄B v roku 1984 Masato Sagawa a John Croat spôsobil revolúciu v technológii permanentných magnetov vytvorením magnetu s maximálnym energetickým produktom presahujúcim 50 megagauss-oerstedov (MGOe) , zhruba desaťkrát viac ako feritové magnety, ktoré nahradil. Pochopenie presného Zloženie magnetu NdFeB a funkcia každého základného prvku je nevyhnutná pre inžinierov, ktorí vyberajú správnu triedu magnetov pre vysokoteplotné motory, generátory veterných turbín, lekárske zobrazovacie zariadenia a spotrebnú elektroniku.

Preskúmajte kľúčové aplikácie magnetických materiálov

1. Aké je základné zloženie NdFeB magnetu?

Základným zložením magnetu NdFeB je intermetalická zlúčenina Nd2Fe₁4B, ktorá tvorí približne 85 % až 95 % objemu magnetu a poskytuje tvrdú magnetickú fázu zodpovednú za generovanie intenzívneho magnetického poľa. Atómová štruktúra Nd2Fe₁4B je tetragonálny kryštálový systém s komplexnou jednotkovou bunkou obsahujúcou 68 atómov : 8 atómov neodýmu, 56 atómov železa a 4 atómy bóru. Atómy neodýmu zaberajú špecifické miesta v mriežke, kde ich nepárové 4f elektróny vytvárajú obrovskú magnetokryštalickú anizotropiu, ktorá dáva NdFeB jeho vysokú koercivitu. Atómy železa, ktoré zaberajú šesť kryštalograficky odlišných miest, poskytujú magnetizáciu s vysokou saturáciou prostredníctvom svojich zoradených 3D elektrónových spinov. Atómy bóru, aj keď je ich počet malý, sú štrukturálne kritické, pretože stabilizujú tetragonálnu fázu a zabraňujú tvorbe iných, magneticky horších železo-neodymových fáz. Bez bóru by zliatina kryštalizovala do zmesi mäkkých magnetických fáz, ktoré by nedokázali udržať permanentný magnetický náboj. V typickej reklame Zloženie magnetu NdFeB celkové hmotnostné percentá prvkov sú približne 29 – 32 % neodýmu, 64 – 68 % železa a 1,0 – 1,2 % bóru . Zliatina vo forme odliatku pred spekaním je však zámerne formulovaná tak, aby bola o niečo bohatšia na neodým ako stechiometrický pomer 2:14:1. Tento prebytok neodýmu tvorí fázu na hranici zŕn bohatú na neodým, ktorá je nevyhnutná pre proces spekania v kvapalnej fáze a pre magnetické oddelenie zŕn Nd2Fe₁4B od seba navzájom, čo dramaticky zvyšuje koercitivitu. Typicky tvorí fáza bohatá na neodým 5 % až 15 % z celkového objemu a môže obsahovať rozpustený kyslík, uhlík a malé množstvá prechodných kovov.

2. Úloha každého prvku v zložení magnetu NdFeB

Každý prvok v zložení magnetu NdFeB slúži špecifickej štrukturálnej alebo magnetickej funkcii a zmena rovnováhy týchto prvkov - dokonca aj o zlomky percent - môže dramaticky zmeniť koercitivitu, remanenciu, teplotnú stabilitu a odolnosť proti korózii magnetu. Podrobné úlohy základných a prídavných prvkov sú nasledovné:

• Neodym (Nd): Neodym je primárny prvok vzácnych zemín, ktorý poskytuje obrovskú magnetokryštalickú anizotropiu. Jeho elektrónový orbitál 4f je vysoko smerový a vytvára ľahkú os magnetizácie pozdĺž osi c tetragonálneho kryštálu. Toto pole anizotropie dosahuje približne 7,3 tesla , čo je základný dôvod NdFeB magnety môže dosiahnuť takú vysokú koercitivitu. V praxi komerčné magnety často používajú zmes neodýmu a prazeodýmu v prirodzene sa vyskytujúcom pomere didymia, pretože tieto dva prvky sú chemicky podobné a ich oddelenie zvyšuje náklady bez proporcionálneho magnetického prínosu pre mnohé aplikácie.
• Železo (Fe): Železo poskytuje magnetizáciu s vysokou saturáciou. Jeho 3D elektrónové spiny sa feromagneticky vyrovnávajú a prispievajú zhruba 2,2 Bohrových magnetónov na atóm k celkovému magnetickému momentu. Remanencia magnetu NdFeB je priamo úmerná objemovému podielu fázy Nd2Fe₁4B a usporiadaniu spinových momentov železa. Čiastočná náhrada kobaltu za železo, zvyčajne pri 5 % až 15 % obsahu železa, zvyšuje Curieho teplotu a zlepšuje tepelnú stabilitu, hoci mierne znižuje saturáciu magnetizácie pri izbovej teplote.
• Bór (B): Bór je esenciálny metaloid, ktorý stabilizuje tetragonálnu kryštálovú štruktúru. Jeho malý atómový polomer mu umožňuje zapadnúť do intersticiálnych miest v rámci železo-neodymového rámca, kde vytvára smerové kovalentné väzby, ktoré blokujú atómy do správnej konfigurácie. Bez bóru by sa zliatina rozložila na binárne fázy Nd2Fe17 a NdFe2, pričom ani jedna z nich nemá požadovanú magnetokryštalickú anizotropiu.
• Dysprózium (Dy) a terbium (Tb): Tieto ťažké prvky vzácnych zemín sú najdôležitejšími prísadami v Zloženie magnetu NdFeB pre vysokoteplotné aplikácie. Dysprózium nahrádza neodým v mriežke Nd₂Fe₁₄B, zvyšuje pole anizotropie a tým aj koercitivitu, čo umožňuje magnetu odolávať demagnetizácii pri zvýšených teplotách. Magnet so 4 % až 8 % hmotnosti dysprózia môže udržiavať užitočnú koercitivitu pri 150 °C až 200 °C v porovnaní s maximom okolo 80 °C pre magnet bez dysprosia. Terbium je ešte účinnejšie ako dysprosium, ale je vzácnejšie a drahšie.
• Kobalt (Co): Kobalt zvyšuje Curieho teplotu fázy Nd2Fe₁4B približne o 10 °C na atómové percento náhrady za železo. Magnet s 5 % kobaltu môže mať Curieovu teplotu 350 °C až 370 °C v porovnaní s 310 °C až 320 °C pre kompozíciu bez kobaltu. Kobalt tiež zlepšuje odolnosť proti korózii znížením rozdielu elektrochemického potenciálu medzi zrnami Nd2Fe₁4B a fázou hraníc zŕn bohatou na neodým.
• Meď (Cu), hliník (Al) a niób (Nb): Tieto minoritné prísady, zvyčajne prítomné v 0,1 % až 1,0 % každý z nich zjemňuje mikroštruktúru počas spekania a zlepšuje zmáčacie správanie kvapalnej fázy na hranici zŕn. Niób tvorí malé precipitáty, ktoré pripevňujú hranice zŕn a zabraňujú nadmernému rastu zŕn počas cyklu spekania pri vysokej teplote, čo je nevyhnutné na udržanie jemnej veľkosti zŕn a vysokej koercitivity.

3. Ako zloženie určuje tri kľúčové magnetické vlastnosti

Zloženie magnetu NdFeB priamo riadi tri hlavné magnetické parametre - remanenciu, koercitivitu a maximálny energetický produkt - a každá úprava rovnováhy prvkov posúva magnet pozdĺž spektra výkonnostných kompromisov. Remanencia (Br) úplne hustá, dokonale vyrovnaná NdFeB magnet je zásadne obmedzená saturačná magnetizácia fázy Nd2Fe₁4B, ktorá je približne 1,6 tesla . V praxi komerčné spekané magnety dosahujú hodnoty remanencie 1,0 až 1,5 tesla v závislosti od objemového podielu magnetickej fázy a stupňa kryštalografického vyrovnania dosiahnutého počas fázy lisovania. Vnútorná koercivita (Hci) je riadená poľom magnetokryštalickej anizotropie zŕn Nd2Fe14B a účinnosťou fázy na hranici zŕn pri magnetickej izolácii každého zrna. Čistý Nd2Fe₁4B má pole anizotropie približne 7,3 tesla, ale praktická koerciivita je len zlomkom tejto hodnoty – zvyčajne 10 až 30 kilogramov oerstedov (kOe) -pretože reverzné magnetické domény nukleujú na hraniciach zŕn a kryštálové defekty v oveľa nižších poliach, než je teoretický limit. Pridanie dysprózia zvyšuje pole anizotropie a tým aj koercivitu, ale dysprózium sa antiferomagneticky spája so železom, čím sa znižuje saturačná magnetizácia a remanencia. Toto je ústredný kompromis v dizajne Zloženie magnetu NdFeB : väčší obsah ťažkých vzácnych zemín prináša vyššiu koercitivitu a lepší výkon pri zvýšených teplotách za cenu nižšej remanencie pri izbovej teplote a maximálneho energetického produktu. Maximálny energetický produkt (BHmax), meraný v MGOe, predstavuje maximálne množstvo magnetickej energie, ktoré je možné uložiť v jednotke objemu magnetu. Teoretické maximum pre Nd2Fe₁4B je približne 64 MGOe . Komerčné magnety triedy N52 dosahujú približne 50 až 53 MGOe , zatiaľ čo vysokoteplotné druhy s prísadami ťažkých vzácnych zemín sa zvyčajne pohybujú od 30 až 45 MGOe .

4. Sintrované vs. viazané NdFeB: Ako sa líši zloženie a spracovanie

Zloženie magnetov NdFeB sa spracováva na magnety prostredníctvom dvoch zásadne odlišných výrobných ciest – spekania a spájania – ktoré produkujú magnety s výrazne odlišnými hustotami, magnetickými vlastnosťami a vhodnosťou použitia. Nižšie uvedená tabuľka sumarizuje kľúčové rozdiely medzi sintrovanými a spájanými NdFeB magnety .

5. Prvky ťažkých vzácnych zemín a technológia difúzie na hranici zŕn

Prvky ťažkých vzácnych zemín - dysprosium a terbium - sa pridávajú do zloženia magnetu NdFeB na zvýšenie koercitivity pri vysokých teplotách, ale moderná technológia difúzie na hranici zŕn teraz dosahuje toto vylepšenie s oveľa menším množstvom materiálu koncentráciou týchto drahých prvkov iba na povrchoch zŕn, kde sú najúčinnejšie. V konvenčnom Zloženie magnetu NdFeB dysprosium sa pred spekaním rovnomerne premieša v celom zliatinovom prášku. Pretože dysprózium nahrádza neodým v celom objeme každého zrna Nd2Fe₁4B, významná časť drahých ťažkých vzácnych zemín sa efektívne plytvá vo vnútri zŕn, kde znižuje remanenciu bez toho, aby úmerne prispievala k zvýšeniu koercitivity. Difúzia na hranici zŕn, vyvinutá na začiatku 21. storočia a teraz široko používaná v komerčnej výrobe, má odlišný prístup. Plne spekaný magnet so štandardným zložením s nízkym obsahom dysprózia alebo bez dysprózia je potiahnutý tenkou vrstvou prášku fluoridu dysprózneho alebo fluoridu terbia a následne tepelne spracovaný pri teplote, pri ktorej ťažká vzácna zemina difunduje pozdĺž hraníc zŕn do vnútra magnetu. Atómy dysprosia sa pohybujú prednostne pozdĺž hraničnej fázy zŕn bohatej na neodým a nahradzujú neodým iba v tenkej škrupine na vonkajšom povrchu každého zrna, zvyčajne Hĺbka 1 až 3 mikróny . Pretože reverzné magnetické domény nukleujú na povrchoch zŕn, táto tenká škrupina bohatá na dysprozium poskytuje rovnaké zvýšenie koercitivity ako homogénny prídavok pri použití O 50 % až 70 % menej dysprosia . Magnet vyrobený difúziou hraníc zŕn môže dosiahnuť koercitivitu 25 až 30 kOe s celkovým obsahom dysprosia menším ako 2 % hmotn v porovnaní so 6 % až 8 % požadovanými v bežnej homogénnej kompozícii. Táto technológia bola nápomocná pri znižovaní nákladov a zraniteľnosti dodávateľského reťazca NdFeB magnety pre trakčné motory elektrických vozidiel, kde je nevyhnutná vysokoteplotná koercivita a ceny dysprózie sú historicky nestále.

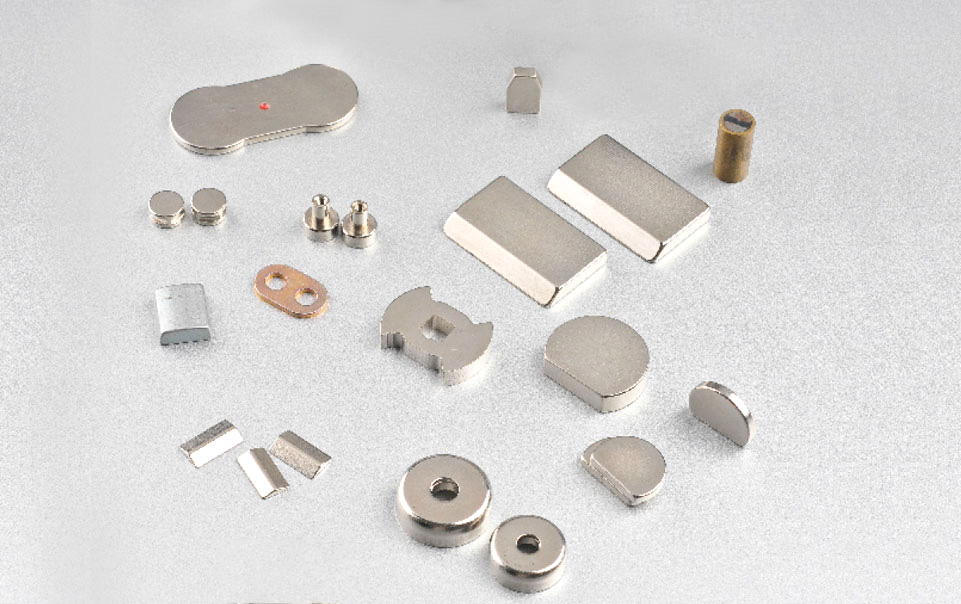

6. Typy magnetov NdFeB a variácie ich zloženia

Komerčný systém klasifikácie magnetov NdFeB - ako napríklad N35, N52, N35SH a N48UH - kóduje energetický produkt pri izbovej teplote aj maximálnu prevádzkovú teplotu a každá skupina tried zodpovedá špecifickému zloženiu magnetov NdFeB optimalizovanému pre konkrétne tepelné prostredie. Nasledujúci zoznam vysvetľuje bežné prípony stupňov a ich kompozičné dôsledky:

• N-stupeň (bez prípony): Štandardné zloženie s minimálnymi alebo žiadnymi prísadami ťažkých vzácnych zemín. Typická je maximálna prevádzková teplota 80 °C . Tieto triedy, ako napríklad N35 až N52, ponúkajú najvyšší energetický produkt pri izbovej teplote a používajú sa v spotrebnej elektronike, počítačových pevných diskoch a magnetických spojovacích materiáloch.
• M-stupeň (stredná koercivita): Mierne zvýšená vnútorná koercivita prostredníctvom malých prídavkov dysprosia alebo optimalizovanej veľkosti zŕn. Maximálna prevádzková teplota je približne 100 °C . Používa sa v aplikáciách motora s miernou teplotou.
• H-grade (vysoká koerciivita): Obsahuje vyšší podiel dysprosia v Zloženie magnetu NdFeB . Maximálna prevádzková teplota je 120 °C . Široko používaný v priemyselných servomotoroch a generátoroch.
• Stupeň SH (super vysoká koercivita): Ďalej zvýšený obsah dysprosia alebo difúzne spracovanie hraníc zŕn. Maximálna prevádzková teplota je 150 °C . Určené pre automobilové trakčné motory a nástroje na prieskum ropy.
• Stupeň UH (ultra vysoká koercivita): Pridanie ťažkého dysprosia alebo terbia. Maximálna prevádzková teplota je 180 °C . Používa sa vo vysokorýchlostných motoroch elektrických vozidiel a leteckých pohonoch.
• EH-grade (extrémne vysoká koercivita): Najvyšší obsah ťažkých vzácnych zemín. Maximálna prevádzková teplota je 200 °C . Vyhradené pre špecializované vojenské a letecké aplikácie, kde je extrémne riziko demagnetizácie.

Často kladené otázky o zložení magnetu NdFeB

Aký je presný chemický vzorec hlavnej fázy v magnetoch NdFeB?

Primárna magnetická fáza v NdFeB magnety je Nd2Fe14B, tetragonálny kryštál so základnou bunkou obsahujúcou 68 atómov. V komerčných magnetoch je časť neodýmu zvyčajne nahradená prazeodýmom a časť železa je nahradená kobaltom, takže skutočné fázové zloženie je presnejšie zapísané ako (Nd,Pr)₂(Fe,Co)₁4B.

Prečo sú magnety NdFeB oveľa silnejšie ako feritové magnety?

The Zloženie magnetu NdFeB vytvára saturačná magnetizácia približne 1,6 tesla a pole magnetokryštalickej anizotropie 7,3 tesla, zatiaľ čo magnety z feritu stroncia majú saturačnú magnetizáciu len približne 0,47 tesla. Tento zásadný rozdiel v interakcii atómového magnetického momentu a kryštálového poľa znamená, že NdFeB môže uložiť približne desaťkrát viac magnetickej energie na jednotku objemu ako ferit.

Môžu byť NdFeB magnety vyrobené bez ťažkých prvkov vzácnych zemín?

Áno, bez ťažkých vzácnych zemín NdFeB magnety sú komerčne dostupné a čoraz častejšie sa používajú v aplikáciách, kde maximálna prevádzková teplota nepresahuje približne 80 °C až 100 °C. Tieto magnety sa spoliehajú na extrémne jemnú veľkosť zrna, zvyčajne nižšiu 2 až 3 mikróny a optimalizovanú chémiu hraníc zŕn na dosiahnutie primeranej koercitivity bez dysprózia alebo terbia.

Obsahuje zloženie NdFeB kobalt vo všetkých magnetoch?

Nie. Kobalt je voliteľná prísada v Zloženie magnetu NdFeB . Používa sa predovšetkým vo vysokoteplotných triedach na zvýšenie Curieho teploty a zlepšenie odolnosti proti korózii. Štandardné magnety triedy N pre aplikácie pri izbovej teplote často obsahujú málo kobaltu alebo vôbec žiadny. Prítomnosť kobaltu je zvyčajne uvedená v údajovom liste výrobcu.

The Zloženie magnetu NdFeB je triumfom materiálového inžinierstva, kde presná kontrola hlavných prvkov a stopových prísad na atómovej úrovni poskytuje najsilnejšie permanentné magnety, aké boli kedy vyrobené. Od základnej fázy Nd₂Fe₁₄B, ktorá poskytuje magnetickú chrbticu, až po hranice zŕn obohatené dysproziom, ktoré udržujú koercitivitu pri vysokej teplote, každá zložka zohráva nenahraditeľnú úlohu pri určovaní, či bude konečný magnet poháňať elektrické vozidlo, stabilizovať generátor veternej turbíny alebo jednoducho držať dvere skrine zatvorené.
