Ako magnety napájajú moderné elektronické zariadenia?

Magnety ticho poháňajú takmer každé elektronické zariadenie, ktorého sa ľudia každý deň dotýkajú, od reproduktora v telefóne až po motor v elektrickom vozidle. Tento článok vysvetľuje, ako funguje technológia magnetickej elektroniky, kde sa používa, ako sa permanentné magnety líšia od elektromagnetov a aká budúcnosť čaká magnetické komponenty v spotrebnej a priemyselnej elektronike.

Preskúmajte kľúčové aplikácie magnetických materiálov

Ako magnety napájajú moderné elektronické zariadenia?

Magnety poháňajú moderné elektronické zariadenia premenou elektrickej energie na pohyb, premenou pohybu na elektrickú energiu alebo ukladaním a čítaním údajov prostredníctvom zmien magnetických polí. Tento trojstranný vzťah medzi elektrinou a magnetizmom, známy ako elektromagnetizmus, je základom takmer každého elektronického produktu na dnešnom trhu, vrátane smartfónov, notebookov, elektrických vozidiel, lekárskych skenerov a domácich spotrebičov. Bez elektronický magnet komponenty, zariadenia ako reproduktory, pevné disky, senzory a motory by jednoducho nefungovali.

Globálny posun smerom k elektrifikácii len zvýšil spoliehanie sa na magnetické komponenty. Predpovedá sa, že magnety zo vzácnych zemín, najmä typy neodým-železo-bór (NdFeB), zaznamenajú výrazný rast dopytu do roku 2026, keďže výrobcovia elektrických vozidiel, veterných turbín, robotiky a spotrebnej elektroniky zvýšia výrobu, podľa prognóz priemyslu. Tento článok presne rozoberá, ako funguje elektronická technológia magnetov, kde sa objavuje v každodenných zariadeniach a ako hodnotiť rôzne typy magnetov používané v elektronickom priemysle.

Čo presne je magnetický elektronický komponent?

Magnetická elektronická súčiastka je akákoľvek časť elektronického systému, ktorá generuje magnetické pole alebo naň reaguje s cieľom vytvoriť špecifický elektrický alebo mechanický efekt. Tieto komponenty spadajú do dvoch širokých kategórií: permanentné magnety, ktoré držia pevné magnetické pole bez externého napájania, a elektromagnety, ktoré vytvárajú magnetické pole iba vtedy, keď elektrický prúd preteká cez zvinutý drôt, zvyčajne navinutý okolo železného alebo feritového jadra.

Oba typy interagujú s elektrickým prúdom a vytvárajú silu, riadia tok signálu alebo premieňajú jednu formu energie na inú. Táto interakcia umožňuje malému magnetu vo vnútri reproduktora telefónu rozvibrovať membránu a produkovať zvuk, alebo čo umožňuje oveľa väčšiemu magnetu vo vnútri elektromotora roztočiť rotor s dostatočným krútiacim momentom na pohyb dvojtonového vozidla.

Permanentné magnety vs. elektromagnety v elektronike

Permanentné magnety a elektromagnety plnia rôzne úlohy v elektronickom dizajne, pretože jeden vyžaduje nepretržité napájanie a druhý nie. Nižšie uvedená tabuľka porovnáva tieto dva kritériá naprieč kritériami, ktoré inžinieri zvyčajne zvažujú pri výbere typu magnetu pre danú aplikáciu.

Tabuľka 1: Porovnanie permanentných magnetov a elektromagnetov v elektronických aplikáciách

Inžinieri vo všeobecnosti volia permanentné magnety, keď zariadenie potrebuje konštantné, kompaktné a energeticky efektívne pole, napríklad v reproduktore smartfónu alebo na pevnom disku. Elektromagnety sa vyberajú, keď je potrebné pole zapnúť a vypnúť alebo upraviť jeho silu, napríklad v reléovom spínači alebo skeneri MRI.

Ktoré každodenné elektronické zariadenia sa spoliehajú na magnety?

Takmer každá kategória spotrebnej a priemyselnej elektroniky závisí na správnom fungovaní aspoň jedného magnetického elektronického komponentu. Nižšie uvedený zoznam uvádza najbežnejšie príklady, s ktorými ľudia denne komunikujú.

• Reproduktory a slúchadlá: Permanentný magnet interaguje s cievkou nesúcou striedavý prúd, čo spôsobuje, že membrána vibruje a vytvára zvuk. Väčšie magnety vo všeobecnosti umožňujú hlasnejší a bohatší výstup.
• Pevné disky: Dáta sa ukladajú magneticky, pričom miliardy mikroskopických magnetických oblastí na rotujúcom disku predstavujú binárne 0 a 1, ktoré hlava jednotky číta a zapisuje.
• Elektromotory: Motory vo ventilátoroch, mixéroch, dronoch a elektrických vozidlách využívajú magnety na premenu elektrického prúdu na rotačný pohyb prostredníctvom interakcie magnetických polí.
• Senzory: Magnetické senzory zisťujú polohu, rýchlosť a rotáciu v aplikáciách od protiblokovacích bŕzd v automobiloch až po kompasy smartfónov a detekciu sklopnej obrazovky.
• Bezdrôtové nabíjačky: Indukčné nabíjacie podložky využívajú cievky a magnetické polia na prenos energie do zariadenia bez fyzického káblového pripojenia.
• Magnetické príslušenstvo k telefónu: Puzdrá, držiaky a nástavce na peňaženky čoraz častejšie využívajú zabudované magnetické polia na bezpečné prichytenie na kompatibilné zariadenia.

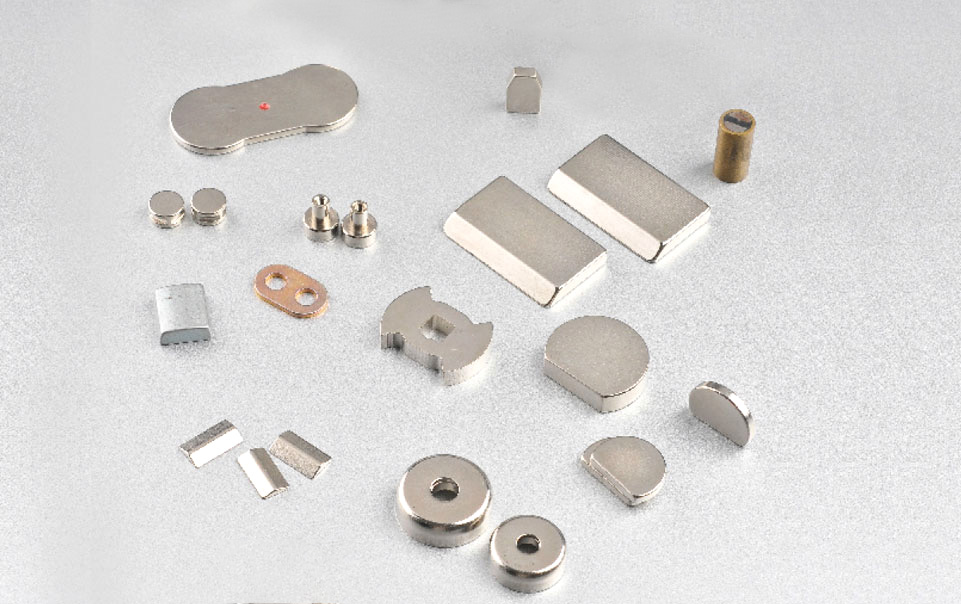

Prečo neodymové magnety dominujú v spotrebnej elektronike

Neodymové magnety dominujú v spotrebnej elektronike, pretože poskytujú najsilnejšie magnetické pole na jednotku veľkosti a hmotnosti zo všetkých komerčne dostupných typov magnetov. Vďaka tomu sú ideálne pre kompaktné zariadenia, ako sú smartfóny, bezdrôtové slúchadlá do uší a notebooky, kde záleží na každom kubickom milimeter vnútorného priestoru. Výrobcovia spotrebnej elektroniky požadujú neodymové magnety vyrábané s prísnymi presnosťami, pretože aj malé nezrovnalosti môžu ovplyvniť kvalitu zvuku, presnosť snímača alebo výkon motora v miniaturizovaných zariadeniach.

Flexibilné gumové magnety získavajú priľnavosť aj v skladacích zariadeniach a magnetických puzdrách na telefóny, pretože ich možno tvarovať tak, aby zodpovedali zložitým dizajnovým špecifikáciám a zároveň zostali odolné vďaka opakovanému ohýbaniu.

Ako magnetické senzory zlepšujú elektronické zariadenia?

Magnetické senzory zlepšujú elektronické zariadenia premenou zmien magnetického poľa na presné elektrické signály, ktoré dokáže obvod interpretovať. Táto funkcia je nevyhnutná v aplikáciách, kde by sa mechanický kontakt časom opotreboval alebo kde na rýchlosti a spoľahlivosti záleží viac, ako môže poskytnúť fyzický spínač.

Bežné použitie magnetických senzorov zahŕňa inerciálne navigačné systémy, detekciu polohy vo vnútri elektromotorov a bezpečnostné systémy, ktoré monitorujú, či sú dvere alebo okno otvorené alebo zatvorené. Vo vozidlách magnetické snímače sledujú rýchlosť kolies pre protiblokovacie brzdové systémy a zisťujú polohu kľukového hriadeľa pre časovanie motora. V smartfónoch napájajú digitálne kompasy a detegujú, keď sa otvorí alebo zatvorí sklopná obrazovka alebo kryt magnetického puzdra.

Jazýčkové spínače a snímače s Hallovým efektom

Jazýčkové spínače a Hallove senzory sú dva najpoužívanejšie typy magnetickej snímacej technológie v elektronike. Jazýčkový spínač používa dva tenké kovové kontakty, ktoré sa fyzicky uzavrú, keď magnet prejde v blízkosti, čo je jednoduché a lacné, ale časom obmedzené mechanickým opotrebením. Senzor s Hallovým efektom naopak nemá žiadne pohyblivé časti a namiesto toho meria zmeny napätia spôsobené blízkym magnetickým poľom, vďaka čomu je odolnejší pre aplikácie s vysokým cyklom, ako sú automobilové senzory a priemyselné zariadenia.

Akú úlohu zohrávajú magnety v elektrických vozidlách a obnoviteľnej energii?

Magnety zohrávajú ústrednú úlohu v elektrických vozidlách a systémoch obnoviteľnej energie tým, že umožňujú vysokoúčinné motory a generátory, od ktorých tieto technológie závisia. Trakčné motory v elektrických vozidlách sa spoliehajú na vysokovýkonné permanentné magnety, ktoré premieňajú energiu batérie na krútiaci moment potrebný na pohyb vozidla, a tento dopyt je jedným z najväčších motorov rastu výroby magnetov na celom svete.

Veterné turbíny fungujú na podobnom princípe naopak. Generátory s permanentnými magnetmi vo vnútri turbín premieňajú mechanickú energiu otáčajúcich sa lopatiek na elektrickú energiu a očakáva sa, že tento segment bude naďalej rásť, keďže krajiny sledujú ciele v oblasti dekarbonizácie. Tento trend prinútil výrobcov skúmať alternatívy bez vzácnych zemín, ako sú formulácie magnetov na báze nitridu železa, s cieľom znížiť náklady a spoliehať sa na ťažbu vzácnych zemín pri zachovaní konkurencieschopného výkonu.

Porovnanie magnetických materiálov podľa aplikácie

Rôzne materiály magnetov vyhovujú rôznym elektronickým aplikáciám na základe sily, ceny, teplotnej tolerancie a odolnosti proti korózii. V tabuľke nižšie sú uvedené štyri materiály, ktoré sa najčastejšie používajú v elektronike a priemysle elektrických vozidiel.

Tabuľka 2: Bežné materiály magnetov používané v elektronických a elektrických vozidlách

Ako magnetické tienenie chráni citlivú elektroniku?

Magnetické tienenie chráni citlivú elektroniku blokovaním alebo presmerovaním elektromagnetického rušenia (EMI), ktoré by inak mohlo narušiť výkon obvodu. Keďže zariadenia obsahujú viac magnetických a elektronických komponentov do menších priestorov, nechcené rušenie medzi časťami sa stáva väčšou konštrukčnou výzvou, a preto výrobcovia používajú tieniace materiály na izoláciu citlivých komponentov a udržanie optimálneho výkonu.

Tienenie zvyčajne zahŕňa vrstvy kovu s vysokou priepustnosťou, ktoré pohlcujú rozptylové magnetické polia predtým, ako sa dostanú k doske s obvodmi, senzoru fotoaparátu alebo bezdrôtovej anténe. Toto je obzvlášť dôležité v smartfónoch, kde sú reproduktory, bezdrôtové nabíjacie cievky a viaceré magnetické senzory zabalené do milimetrov od seba.

Aká je budúcnosť magnetickej elektronickej technológie?

Budúcnosť magnetickej elektronickej technológie sa sústreďuje na menšie, efektívnejšie a ekologicky menej nákladné magnetické materiály. Výskumníci v oblasti nanomagnetizmu a spin-transportu pracujú na magnetických zariadeniach novej generácie, ktoré by mohli ešte viac znížiť veľkosť a požiadavky na napájanie senzorov a pamäťových komponentov. Výrobné inovácie, ako je spekanie za studena pre feritové a kompozitné magnety, zároveň zlepšujú energetickú účinnosť počas samotnej výroby.

Jedna pozoruhodná oblasť výskumu zahŕňa materiál, ktorý pôsobí ako dióda magnetického poľa a prenáša magnetické pole na objekt iba v jednom smere, a nie symetricky. Tento typ zariadenia má potenciálne aplikácie v elektromotoroch, transformátoroch a lekárskych zobrazovacích zariadeniach, kde sú bežné symetricky viazané magnetické prvky.

Magnety bez vzácnych zemín naberajú na sile

Magnety bez vzácnych zemín naberajú na sile, pretože výrobcovia sa snažia znížiť náklady a riziko dodávateľského reťazca spojené s ťažbou vzácnych zemín. Vyvíjajú sa formulácie nitridu železa a iné alternatívne kompozity, aby spochybnili dominanciu tradičných magnetov zo vzácnych zemín, a ak tieto materiály dosiahnu konkurencieschopnú úroveň výkonu, mohli by v nadchádzajúcich rokoch zmeniť spôsob, akým výrobcovia elektroniky získavajú magnetické komponenty.

Často kladené otázky o magnetických elektronických komponentoch

Môže silný magnet poškodiť smartfón alebo notebook?

Moderné smartfóny a notebooky sú vyrobené s magnetickým tienením a používajú skôr polovodičové úložiská ako magnetické pevné disky, takže je nepravdepodobné, že by obyčajný magnet spôsobil stratu údajov. Avšak staršie zariadenia s magnetickými pevnými diskami, kartami s magnetickým prúžkom a niektorými lekárskymi implantátmi, ako sú kardiostimulátory, môžu byť stále ovplyvnené silnými magnetickými poľami, preto je potrebná opatrnosť v súvislosti s vysoko pevnými neodýmovými magnetmi.

Prečo väčšie magnety reproduktorov vytvárajú hlasnejší zvuk?

Väčší magnet generuje silnejšie magnetické pole, ktoré umožňuje kmitacej cievke pohybovať membránou reproduktora väčšou silou pre daný elektrický vstup, čím sa vytvára väčšia hlasitosť a často lepšia odozva basov. To je jeden z dôvodov, prečo majú prémiové reproduktory a slúchadlá tendenciu používať väčšie alebo kvalitnejšie neodýmové magnety ako lacné modely.

Používajú všetky elektromotory permanentné magnety?

Nie, nie všetky elektromotory používajú permanentné magnety. Niektoré motory, známe ako indukčné motory, generujú svoje magnetické pole výlučne prostredníctvom elektromagnetizmu bez akéhokoľvek permanentného magnetu, zatiaľ čo motory s permanentnými magnetmi používajú zabudované magnety na dosiahnutie vyššej účinnosti a hustoty krútiaceho momentu, a preto sú obľúbené v elektrických vozidlách a presnej robotike.

Ako bezdrôtové nabíjanie využíva spolu magnety a elektrinu?

Bezdrôtové nabíjacie podložky využívajú cievku, ktorá generuje striedavé magnetické pole, ktoré indukuje prúd v zodpovedajúcej cievke vo vnútri prijímacieho zariadenia a prenáša energiu bez fyzického káblového pripojenia. Mnohé bezdrôtové nabíjačky obsahujú aj vyrovnávací magnet, ktorý pomáha správne umiestniť zariadenie na nabíjaciu cievku pre maximálnu účinnosť.

Používajú sa magnety v jednotkách SSD (Solid State Drive)?

Nie, disky SSD nepoužívajú na ukladanie údajov magnety. Na rozdiel od tradičných pevných diskov, ktoré ukladajú dáta magneticky na rotujúcom tanieri, SSD ukladajú dáta elektronicky vo flash pamäťových čipoch, čo je jeden z dôvodov, prečo sú SSD odolnejšie voči magnetickému rušeniu a fyzickým otrasom ako staršie magnetické pevné disky.

Kľúčové poznatky o magnetickej elektronickej technológii

Magnetické elektronické komponenty sú votkané do takmer každého zariadenia, na ktoré sa ľudia spoliehajú, od reproduktora produkujúceho zvuk v páre slúchadiel až po trakčný motor poháňajúci elektrické vozidlo po diaľnici. Permanentné magnety ponúkajú kompaktné, energeticky účinné polia pre aplikácie, ako sú reproduktory a senzory, zatiaľ čo elektromagnety poskytujú nastaviteľné, prepínateľné polia pre aplikácie, ako sú relé a lekárske zobrazovanie. Keďže dopyt po elektrických vozidlách a obnoviteľnej energii rastie a výskumníci vyvíjajú alternatívy bez vzácnych zemín a magnetické materiály novej generácie, elektronická technológia magnetov sa v nadchádzajúcich rokoch stane ešte dôležitejšou pri navrhovaní a výrobe elektronických zariadení.
