Čo robia magnety na reproduktory? Kompletný sprievodca typmi, výkonom a výberom

Magnety reproduktorov sú hlavnými komponentmi na premenu energie, ktoré transformujú elektrické signály na fyzické zvukové vlny. Bez magnetu nemôže budič reproduktora pohybovať vzduchom a nevydáva sa žiadny zvuk. Typ, veľkosť a materiál magnetu priamo určujú účinnosť reproduktora, frekvenčnú odozvu, úrovne skreslenia a tepelnú stabilitu. Či už ste zvukový inžinier špecifikujúci ovládače pre profesionálnu reproduktorovú skriňu, spotrebiteľ hodnotiaci slúchadlá alebo produktový dizajnér vyberajúci komponenty pre prenosné Bluetooth zariadenie, pochopenie magnetov reproduktorov je základom pre dosiahnutie akustického výkonu, ktorý potrebujete.

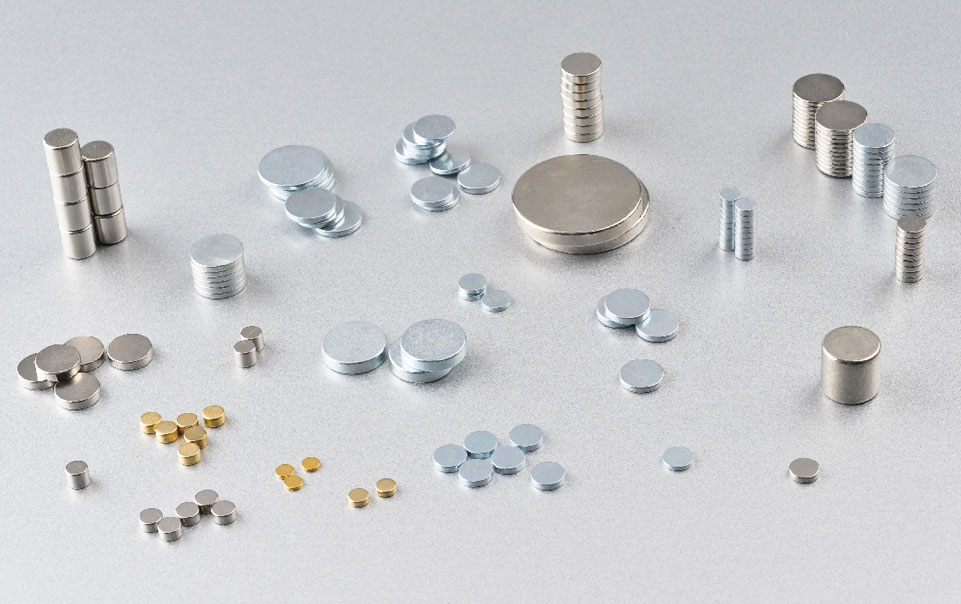

Kliknite a navštívte naše produkty: Spekaný magnet NdFeB

1. Ako fungujú magnety na reproduktory

Magnety reproduktorov fungujú tak, že vytvárajú statické magnetické pole, v ktorom kmitacia cievka prenášajúca striedavý zvukový prúd generuje kolísavú silu, ktorá poháňa kužeľ alebo membránu na reprodukciu zvuku. Tento princíp fungovania – známy ako elektrodynamický princíp alebo princíp pohyblivej cievky – bol prvýkrát komercializovaný v roku 1925 a dnes zostáva dominantnou technológiou reproduktorov.

Základný sled udalostí v každom dynamickom reproduktore je:

• Zvukový zosilňovač dodáva striedavý elektrický signál do kmitacej cievky, valcovej cievky drôtu navinutého okolo tvarovača.
• Hlasová cievka je umiestnená vo vnútri úzkej medzery v magnetickom obvode, presne umiestnená v oblasti najvyššej hustoty magnetického toku (merané v Tesle alebo Gauss).
• Podľa Flemingovho pravidla ľavej ruky interakcia medzi prúdom v cievke a magnetickým poľom vytvára silu pozdĺž osi reproduktora - Lorentzovu silu.
• Keď sa zvukový signál strieda v polarite a amplitúde, cievka a pripojený kužeľ sa pohybujú tam a späť, stláčajú a riedia okolitý vzduch a vytvárajú vlny zvukového tlaku.

Úlohou permanentného magnetu je udržiavať silné, stabilné a rovnomerné pole v medzere kmitacej cievky. Silnejšie pole znamená väčšiu silu na jednotku prúdu, čo sa premieta priamo do vyššej citlivosti (merané v dB SPL na 1 watt na 1 meter). Typický vysokokvalitný neodymový magnetový systém reproduktorov dosahuje hustotu medzerového toku 1,2 až 2,0 Tesla v porovnaní s 0,8–1,2 Tesla pre konvenčný feritový systém podobnej fyzickej veľkosti.

2. Aké typy magnetov na reproduktory sú k dispozícii?

Komerčne sa používajú štyri primárne materiály magnetických reproduktorov: ferit (keramika), neodým (NdFeB), alnico a samárium kobalt (SmCo). Každý z nich má odlišné magnetické, tepelné a ekonomické vlastnosti, vďaka ktorým je vhodný pre rôzne konštrukcie reproduktorov a segmenty trhu.

2.1 Feritové (keramické) magnety na reproduktory

Feritové magnety sú celosvetovo najpoužívanejším typom reproduktorových magnetov, čo predstavuje odhadom 60 – 65 % všetkých reproduktorov vyrobených podľa objemu. Tieto magnety sú vyrobené zo stroncia alebo feritu bária, sú krehké, ťažké a produkujú miernu hustotu toku (0,35 – 0,43 Tesla remanencia), ale ich extrémne nízka cena – zvyčajne menej ako jedna pätina ceny ekvivalentných neodýmových magnetov – z nich robí predvolenú voľbu pre domáce audio, automobilové reproduktory a reproduktory spotrebnej elektroniky, kde hmotnosť nie je kritickým obmedzením.

• Remanencia (Br): 0,35–0,43 T
• Koercivita (Hcj): 150–280 kA/m
• Maximálna prevádzková teplota: 250 °C
• Index relatívnych nákladov: 1x (základná hodnota)
• Odolnosť proti korózii: vynikajúca (nevyžaduje sa žiadny náter)

2.2 Neodymové (NdFeB) magnety reproduktorov

Neodymové magnety reproduktorov poskytujú najvyššiu hustotu energie zo všetkých materiálov s permanentnými magnetmi, čo umožňuje výrazne menšie a ľahšie konštrukcie reproduktorov s ekvivalentným alebo vynikajúcim akustickým výstupom. Magnet NdFeB môže produkovať rovnaký tok medzery hlasovej cievky ako feritový magnet s približne pätinovou hmotnosťou a tretinovým objemom. Táto vlastnosť urobila z neodýmu dominantnú voľbu pre profesionálne zvukové ovládače, slúchadlá, slúchadlá do uší, prenosné reproduktory a akékoľvek aplikácie, kde je hmotnosť alebo veľkosť obmedzená.

• Remanencia (Br): 1,0 – 1,45 T (v závislosti od stupňa)
• Koercivita (Hcj): 875–2 400 kA/m
• Maximálna prevádzková teplota: 80-200 °C (v závislosti od triedy; štandardné N35 až N52 a vysokoteplotné triedy SH, UH, EH, AH)
• Index relatívnych nákladov: 5-10x ferit
• Odolnosť proti korózii: Slabá bez povlaku; typicky Ni-Cu-Ni alebo potiahnuté epoxidom

Kritickým obmedzením neodymových magnetov reproduktorov je teplotná citlivosť: ich koerciivita výrazne klesá nad 80 °C a trvalá prevádzka s vysokým výkonom môže spôsobiť nezvratnú demagnetizáciu v štandardných triedach. Vysokoteplotné neodýmové triedy (SH, UH, EH) obsahujú prísady dysprózia alebo terbia na rozšírenie tepelnej stability na 150–200 °C, ale za príplatok.

2.3 Alnico magnety na reproduktory

Alnico (hliník-nikel-kobalt) magnety reproduktorov sú oceňované v audio komunite pre ich výrazný zvukový charakter, najmä v gitarových reproduktoroch a vintage hi-fi meničoch, aj keď boli v modernej výrobe do značnej miery nahradené feritom a neodýmom. Alnico magnety majú relatívne nízku koercitivitu, čo znamená, že môžu byť čiastočne demagnetizované silnými vonkajšími poľami alebo poľom vlastnej kmitacej cievky reproduktora počas prevádzky s vysokým výkonom – jav známy ako „modulácia toku“. Mnoho audiofilov tvrdí, že táto vlastnosť prispieva k hrejivej, komprimovanej kvalite zvuku, ktorá je hudobne príjemná, najmä v aplikáciách gitarových zosilňovačov.

• Remanencia (Br): 0,7–1,35 T
• Koercivita (Hcj): 50–160 kA/m (veľmi nízka)
• Maximálna prevádzková teplota: 450 až 540 °C
• Index relatívnych nákladov: 3-6x ferit
• Odolnosť proti korózii: Výborná

2.4 Magnety na reproduktory Samarium kobalt (SmCo).

Kobaltové reproduktorové magnety Samarium ponúkajú najlepšiu kombináciu vysokej magnetickej energie, teplotnej stability a odolnosti voči korózii akéhokoľvek typu magnetu, ale za cenu vyššiu, ktorá obmedzuje ich použitie na špecializované profesionálne a vojenské audio aplikácie. Magnety SmCo si zachovávajú svoje magnetické vlastnosti až do 300 až 350 °C a sú skutočne odolné voči korózii bez povrchových náterov, čo z nich robí voľbu pre reproduktory používané v extrémnych prostrediach, ako sú námorné akustické systémy, ovládače leteckých interkomov a vysokovýkonné profesionálne monitory pracujúce v podmienkach horúcej scény.

• Remanencia (Br): 0,85–1,15 T
• Koercivita (Hcj): 1 200–3 200 kA/m
• Maximálna prevádzková teplota: 300–350 °C
• Index relatívnych nákladov: 15-25x ferit
• Odolnosť proti korózii: vynikajúca (nevyžaduje sa žiadny náter)

3. Ktorý materiál magnetu reproduktora má najlepší výkon?

Žiadny materiál magnetu pre jeden reproduktor nie je univerzálne najlepší – vedenie výkonu závisí od špecifických kritérií, ktoré sa uprednostňujú. Neodym vedie v hustote energie a hmotnostnej účinnosti; ferit vedie k cene a tepelnej spoľahlivosti; alnico vedie k vintage zvukovému charakteru; samáriový kobalt vedie k extrémnej odolnosti voči životnému prostrediu. Nižšie uvedená tabuľka poskytuje porovnanie všetkých štyroch materiálov vedľa seba v parametroch, ktoré sú pre dizajn reproduktorov najdôležitejšie.

Tabuľka 1: Vedľajšie porovnanie štyroch hlavných materiálov magnetických reproduktorov naprieč hustotou energie, tepelným výkonom, odolnosťou proti korózii, cenou a typickou audio aplikáciou.

4. Prečo je veľkosť a sila magnetu dôležitá pre kvalitu zvuku

Silnejší magnet reproduktora priamo zvyšuje citlivosť, znižuje skreslenie pri vysokom výkone a zlepšuje ovládanie basových prechodov – to všetko sú merateľné a počuteľné zlepšenia výkonu reproduktorov. Vzťah medzi výkonom magnetu a akustickým výkonom sa riadi súčinom Bl (súčin hustoty magnetického toku B v Tesle a dĺžky drôtu cievky l v magnetickom poli, v metroch). Vyššie Bl znamená väčšiu silu na ampér, čo sa premieta do:

• Vyššia citlivosť: Reproduktor s Bl = 12 T·m bude produkovať približne o 3 dB vyšší výstup ako reproduktor s Bl = 6 T·m pri rovnakom vstupnom výkone, všetky ostatné veci sú rovnaké. V praxi znamená 3 dB rovnakú vnímanú hlasitosť s polovičným výkonom zosilňovača.
• Nižšie harmonické skreslenie: Silnejší magnet udržuje kmitaciu cievku pevnejšie ovládanú v lineárnej časti jej dráhy, čím sa znižuje nelineárna odchýlka, ktorá generuje harmonické skreslenie. Profesionálne basové reproduktory zamerané na THD pod 0,5 % pri menovitom výkone zvyčajne vyžadujú hodnoty Bl 15–22 T·m.
• Lepšia prechodná odozva: Elektromagnetické tlmenie magnetu (merané faktorom Q, konkrétne Qes) riadi, ako rýchlo sa kužeľ zastaví po prechodnom impulze. Vyšší Bl znižuje Qes, čo sprísňuje basy a zlepšuje reprodukciu perkusívnych, rýchlych útočných zvukov.
• Vylepšená manipulácia s výkonom: Silnejšie magnetické pole umožňuje, aby cez kmitaciu cievku pretieklo viac prúdu predtým, ako dôjde k saturácii toku, čím sa zvýšia limity tepelného a mechanického výkonu reproduktora.

4.1 Návrh magnetického obvodu a medzery

Samotný magnet neurčuje hustotu toku medzery - rovnako dôležitý je dizajn celého magnetického obvodu (pólová doska, horná doska a geometria medzery). Výrobcovia reproduktorov používajú softvér na magnetickú simuláciu analýzy konečných prvkov (FEA) na optimalizáciu geometrie obvodu, čím sa zabezpečí, že maximálny tok bude smerovaný do medzery kmitacej cievky s minimálnym únikom do okolitých štruktúr. Dobre navrhnutý feritový magnetický obvod môže prekonať zle navrhnutý neodymový systém, čo podčiarkuje dôležitosť celkového dizajnu systému pred samotným výberom materiálu magnetu.

Vetrané pólové nástavce (stredový otvor cez pólový nástavec a magnet) sa používajú v moderných vysokovýkonných meničoch na zníženie kompresie vzduchu za kmitacou cievkou a na zníženie tepelného odporu magnetickej zostavy. Táto konštrukčná vlastnosť v kombinácii s medenými skratovacími krúžkami (Faradayovými krúžkami) umiestnenými v medzere ďalej znižuje nelinearitu indukčnosti a intermodulačné skreslenie vo vyšších stredných a vysokých frekvenciách.

5. Ako sa magnety na reproduktory používajú v rôznych aplikáciách

Výber magnetov reproduktorov sa výrazne líši v závislosti od kategórie použitia, čo závisí od rôznych priorít hmotnosti, nákladov, výkonu a podmienok prostredia v každom segmente trhu.

5.1 Spotrebiteľské domáce audio reproduktory

Feritové magnety dominujú domácim basovým reproduktorom, stredotónovým meničom a väčšine dizajnov regálov a stojanových reproduktorov. Typický 6,5-palcový (165 mm) domáci zvukový reproduktor používa feritový magnet s hmotnosťou 450 – 800 gramov. Hmotnosť magnetu nie je problémom v stacionárnej podlahovej skrini a výhoda feritu v oblasti nákladov je významná pri objemoch výroby stoviek tisíc kusov ročne.

5.2 Profesionálne a štúdiové monitorové reproduktory

Profesionálne štúdiové monitory a meniče PA systému čoraz častejšie využívajú neodymové magnety reproduktorov, najmä vo výškových reproduktoroch a vysokovýkonných kompresných meničoch stredného pásma. 15-palcový profesionálny basový reproduktor vybavený neodýmom môže vážiť len 6 kg v porovnaní s 11 – 13 kg ekvivalentného feritového modelu – zníženie hmotnosti, ktoré je mimoriadne dôležité pre cestovateľských inžinierov, ktorí nakladajú nákladné vozidlá s vybavením a montujú rad šnúry.

5.3 Slúchadlá a monitory do uší

Prakticky všetky moderné dynamické meniče slúchadiel používajú neodýmové magnety reproduktorov. Miniaturizovaná geometria medzery hlasovej cievky v 40 mm ovládači slúchadiel vyžaduje najvyššiu možnú hustotu toku na dosiahnutie primeranej citlivosti (zvyčajne 95–110 dB SPL/mW). Celkový neodymový magnet použitý v prémiovom ovládači slúchadiel váži len 2–5 gramov, no generuje hustotu toku medzery 1,5 T alebo viac.

Vyvážené snímače kotvy - používané v monitoroch do uší a načúvacích prístrojoch - sa tiež spoliehajú na presné neodýmové magnety, ale v zásadne odlišnej prevádzkovej geometrii, kde sa kotva ohýba v rámci magnetického poľa a nie lineárne sa posúvajúca cievka.

5.4 Automobilové reproduktory

Automobilové reproduktory historicky používali takmer výlučne feritové magnety, ale prechod na elektrické vozidlá zvýšil používanie neodymových reproduktorových magnetov v prémiových OEM audio systémoch. Zníženie hmotnosti je merateľným príspevkom k dojazdu elektrických vozidiel a výmena feritových dverových reproduktorov za neodymové ekvivalenty v plnohodnotnom 12-reproduktorovom automobilovom systéme môže znížiť celkovú hmotnosť audio systému o 3–5 kg – malý, ale kvantifikovateľný príspevok k účinnosti.

5.5 Prenosné a bezdrôtové reproduktory

Prenosné Bluetooth reproduktory a soundbary sa jednotne spoliehajú na neodýmové magnety reproduktorov. Akustická výzva v týchto zariadeniach je dosiahnuť zmysluplné rozšírenie basov a výstup z meničov s priemerom 40 – 90 mm v objeme skrinky meranom v desiatkach kubických centimetrov. Iba výnimočná hustota energie neodýmu umožňuje dosiahnuť produkty Bl potrebné pre použiteľnú citlivosť v takýchto obmedzených fyzických formátoch.

5.6 Reproduktory gitarového zosilňovača

Gitarové reproduktory predstavujú jednu z mála zostávajúcich veľkoobjemových aplikácií, kde si magnety alnico reproduktorov zachovávajú významný podiel na trhu popri feritoch. Gitarové reproduktory vybavené Alnico sú spojené s poklesom a kompresným správaním pri vysokých úrovniach pohonu, ktoré mnohí gitaristi opisujú ako „responzívne na dotyk“ – magnet sa čiastočne demagnetizuje pod vysokým prúdom hlasovej cievky, čím sa znižuje tok a vytvára sa prirodzená dynamická kompresia, ktorú mnohí považujú za hudobne výraznú. Feritové gitarové reproduktory majú naopak tendenciu zostať dynamicky konzistentnejšie a efektívnejšie.

Tabuľka 2: Výber typu magnetu reproduktora podľa kategórie aplikácie, zobrazujúci materiál dominantného magnetu, zdôvodnenie primárneho výberu a typický rozsah veľkostí meničov pre každý segment trhu.

6. Ako vybrať správny magnet na reproduktor pre váš dizajn

Výber optimálneho magnetu reproduktora vyžaduje systematické vyhodnotenie piatich konštrukčných parametrov: cieľový Bl produkt, rozsah prevádzkových teplôt, fyzický obal, regulačné prostredie a rozpočet.

Krok 1 — Definujte cieľový Bl produkt

Použite modelovanie parametrov Thiele-Small na stanovenie minimálneho Bl požadovaného pre vaše ciele citlivosti, manipulácie s výkonom a frekvenčnej odozvy. Spotrebiteľské reproduktory základnej úrovne sa zvyčajne zameriavajú na Bl 6–9 T·m; profesionálni vodiči sa zameriavajú na 12–22 T·m. Simulácia magnetického obvodu by potom mala určiť geometriu magnetu potrebnú na dosiahnutie tohto Bl v rámci dostupnej fyzickej obálky.

Krok 2 — Potvrďte tepelný rozpočet

Prevádzková teplota hlasovej cievky vo vysokovýkonnom budiči môže pri dlhodobom používaní prekročiť 200 °C. Štandardné neodýmové triedy (N35–N52) budú vystavené nevratnej demagnetizácii nad 80 °C; vždy špecifikujte vysokoteplotné stupne (minimum SH pre profesionálnych ovládačov, UH alebo EH pre vysokovýkonné subwoofery). Ferit a alnico majú vo svojej podstate vyššiu tepelnú stabilitu a sú bezpečnejšími voľbami, keď tepelný dizajn ovládača nemožno dôkladne overiť.

Krok 3 — Vyhodnoťte fyzickú obálku

Ak je vonkajší priemer alebo celková hĺbka reproduktora obmedzená – ako v prípade panelov dverí automobilov, prenosných zariadení alebo tenkých zvukových panelov – neodým je jedinou praktickou voľbou. Feritové magnety, ktoré zaberajú rovnaký fyzický objem ako ekvivalent neodýmu, poskytnú zhruba jednu osminu magnetickej energie, takže adekvátna citlivosť je nedosiahnuteľná.

Krok 4 – Zvážte dodávateľský reťazec a regulačné riziká

Neodym je prvok vzácnych zemín a približne 60 – 70 % celosvetovej produkcie neodýmu pochádza z jednej krajiny, čo vytvára riziko koncentrácie dodávateľského reťazca. Veľkoobjemoví výrobcovia, ktorí získavajú neodýmové reproduktorové magnety, by si mali zachovať kvalifikáciu viacerých dodávateľov a sledovať vývoj obchodnej politiky. Feritové magnety majú globálne diverzifikovanú dodávateľskú základňu a výrazne nižšie geopolitické riziko.

Krok 5 — Prototyp a meranie

Po výbere špecifikácie magnetu by sa mali prototypové ovládače zmerať s kompletnou sadou parametrov Thiele-Small pomocou laserového Dopplerovho vibrometra alebo analyzátora impedancie. Kľúčové namerané parametre na overenie zahŕňajú Bl, Qes, Qts, rezonančnú frekvenciu (Fs) a indukčnosť kmitacej cievky (Le) na viacerých úrovniach pohonu, čo potvrdzuje linearitu v rámci zamýšľaného prevádzkového rozsahu.

7. FAQ: Bežné otázky o magnetoch na reproduktory

Záver: Výber správneho magnetu na reproduktor je technickým rozhodnutím

Magnety reproduktorov nie sú vzájomne zameniteľné komodity – výber typu magnetu, triedy a geometrie obvodu je základným technickým rozhodnutím, ktoré priamo definuje, čo reproduktor môže a nemôže robiť. Ferit zostáva racionálnou voľbou pre nákladovo citlivé, stacionárne aplikácie, kde hmotnosť nie je obmedzením. Neodym je nevyhnutný všade tam, kde požiadavky na veľkosť, hmotnosť alebo maximálnu citlivosť presahujú to, čo môže poskytnúť ferit. Alnico slúži špecifickej a cenenej výklenku v nástrojovom zosilňovaní. Samarium kobalt rieši náročné tepelné a korózne požiadavky špecializovaných profesionálnych a obranných aplikácií.

Globálny trh s magnetmi pre reproduktory odráža túto rozmanitosť: dopyt po neodymových magnetoch pre audio aplikácie sa odhadoval na približne 18 000 ton ročne v roku 2024 a rastie približne o 6 % ročne, vďaka rozšíreniu bezdrôtového zvuku, elektrických vozidiel a profesionálneho živého zvuku. Výroba feritových magnetov pre reproduktory zostáva oveľa väčšia, pokiaľ ide o jednotkový objem, ale rastie pomalšie, pretože neodým preniká do ďalších segmentov trhu.

Pre inžinierov a špecifikátorov je praktický postup konzistentný: začnite od svojich akustických a fyzikálnych požiadaviek, použite simuláciu magnetického obvodu na odvodenie cieľovej hustoty toku medzery a vyberte materiál magnetu, ktorý spĺňa tento cieľ v rámci vašich nákladov, teploty a hmotnosti. Najlepší magnet reproduktora nie je najsilnejší ani najdrahší – je to ten, ktorý sa správne hodí k celkovému dizajnu systému.
