Neodymové magnety sa vyrábajú procesom práškovej metalurgie, ktorý premieňa presnú zliatinu neodýmu, železa a bóru (Nd₂Fe₁₄B) na husto spekané magnetické bloky, ktoré sa potom opracujú, potiahnu a zmagnetizujú. Celý proces – od surovej rudy po hotový magnet – zahŕňa osem rôznych výrobných etáp, z ktorých každá vyžaduje prísne teplotné a atmosférické kontroly, aby sa dosiahol najsilnejší výkon permanentných magnetov na svete.

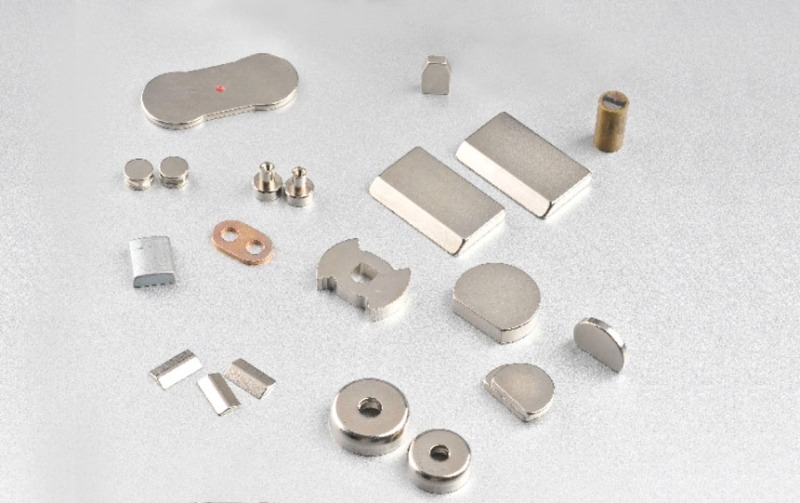

Kliknite a navštívte naše produkty: Spekaný magnet NdFeB
Táto príručka vysvetľuje každý krok ako sa vyrábajú neodýmové magnety , prečo je každá fáza dôležitá, ako sa porovnávajú rôzne stupne a čo potrebujú inžinieri a nákupcovia vedieť pri získavaní týchto kritických komponentov pre motory, senzory, reproduktory, veterné turbíny a lekárske zariadenia.
Aké suroviny sa používajú na výrobu neodymových magnetov?
Základ každého neodýmového magnetu tvoria tri primárne prvky: neodým (kov vzácnych zemín), železo a bór – kombinované v intermetalickej zlúčenine Nd₂Fe₁₄B. Presné určenie elementárneho pomeru je nemenné; Už 1 % odchýlka v obsahu neodýmu môže posunúť maximálny energetický produkt magnetu (BHmax) o 5–10 %.
Jadrové legujúce prvky
- neodým (Nd) — typicky 29 – 32 % hmotnosti; pochádzajúce predovšetkým z bastnäsitových a monazitových rúd; poskytuje tvrdú magnetickú fázu
- Železo (Fe) — 64–66 % hmotnosti; poskytuje vysokú saturačnú magnetizáciu a tvorí štruktúrnu matricu zliatiny
- bór (B) — približne 1 % hmotnosti; stabilizuje tetragonálnu kryštálovú štruktúru nevyhnutnú pre vysokú koercitivitu
Prísady zvyšujúce výkon
Neodymové magnety vyššej triedy obsahujú ďalšie prvky vzácnych zemín a prechodné kovy na zlepšenie koercitivity pri vysokej teplote a odolnosti proti korózii:
- Dysprózium (Dy) / Terbium (Tb) — pridaný v množstve 0,5 – 5 % na zvýšenie koercitivity pri zvýšených teplotách; kritické pre magnety EV motora pracujúce nad 120 °C
- kobalt (Co) — zlepšuje Curieho teplotu a znižuje teplotnú citlivosť magnetického výstupu
- Hliník (Al), Meď (Cu), Gálium (Ga) — technické prísady na hranici zŕn, ktoré znižujú pórovitosť spekania a zlepšujú odolnosť proti korózii
- Prazeodym (Pr) — často nahrádza časť obsahu neodýmu (tvorí „zliatiny NdPr“), aby sa znížili náklady bez obetovania významného výkonu
Ako sa vyrábajú neodymové magnety? 8-fázový výrobný proces
Výroba neodymových magnetov sa riadi cestou spekanej práškovej metalurgie pozostávajúcej z ôsmich kontrolovaných etáp: tavenie zliatiny, odlievanie pásov, dekrepitácia vodíka, tryskové frézovanie, lisovanie, spekanie, obrábanie a povrchové nanášanie – po ktorých nasleduje konečná magnetizácia.
Fáza 1 — Tavenie zliatin a odlievanie pásov
Presne navážené suroviny sa spolu tavia vo vákuovej indukčnej peci pri teplotách medzi 1 350 °C a 1 450 °C . Vákuové prostredie (tlak pod 0,1 Pa) zabraňuje oxidácii obsahu reaktívneho neodýmu. Roztavená zliatina potom rýchlo stuhne pomocou technika pásového odlievania : tavenina sa naleje na vodou chladený rotujúci medený valec, pričom vznikajú tenké vločky (hrúbka 0,2–0,4 mm) s jemnou, homogénnou mikroštruktúrou.
Pásové odlievanie nahradilo konvenčné odlievanie do knižnej formy, pretože znižuje tvorbu voľnej fázy alfa-železa (α-Fe) o viac ako 80 %, čo sa priamo premieta do vyššej remanencie v hotovom magnete. Dosahuje sa rýchlosť ochladzovania 10 3–10 4 °C/s, čím sa zaisťuje požadovaná štruktúra zŕn Nd2Fe₁4B.
Fáza 2 – Dekrepitácia vodíka (HD)
Vločky liatej zliatiny sú vystavené plynnému vodíku pri teplote 200–300 °C, čo spôsobuje, že materiál absorbuje vodík a spontánne sa rozbije na hrubý prášok. — proces nazývaný dekrepitácia vodíka. Fáza hraníc zŕn bohatá na Nd absorbuje vodík prednostne, čo spôsobuje selektívne krehké praskanie pozdĺž hraníc zŕn.
Tento krok je kritický, pretože bezpečne rozbije krehkú zliatinu bez vnášania kontaminácie alebo tepla, ktoré by spôsobilo mechanické drvenie. Výsledný HD prášok má veľkosť častíc 100–500 µm, pripravený na jemné mletie.
Fáza 3 – Tryskové frézovanie
HD prášok sa privádza do tryskového mlyna, kde vysokorýchlostné prúdy dusíka alebo argónu urýchľujú častice na nadzvukovú rýchlosť, čo spôsobuje zrážky medzi časticami, ktoré melú materiál na strednú veľkosť častíc 3–5 µm.
Distribúcia veľkosti častíc je prísne kontrolovaná, pretože určuje počet jednodoménových zŕn v konečnom magnete – a koercivita (Hcj) sa škáluje priamo s hustotou zŕn s jednou doménou. Častice s nadmernou veľkosťou (>10 µm) obsahujú viacero magnetických domén a znižujú koercitivitu; častice s nízkou veľkosťou (<1 µm) sú príliš reaktívne a ľahko oxidujú. Obsah kyslíka v mlecej atmosfére sa udržiava pod 50 ppm, aby sa zabránilo povrchovej oxidácii prášku bohatého na neodým.
Fáza 4 – Lisovanie magnetického poľa (orientácia a zhutnenie)
Jemný prášok je stlačený do zelených kompaktov vo vnútri silne aplikovaného magnetického poľa 1,5–2,5 Tesla, ktoré vyrovnáva os c každej častice prášku rovnobežne so smerom poľa – uzamkne sa v anizotropnej orientácii, ktorá dáva neodýmovým magnetom ich výnimočný výkon.
Používajú sa dva spôsoby lisovania:
- Lisovanie matrice v magnetickom poli (axiálnom alebo priečnom) — najbežnejšie; aplikuje hutniaci tlak 100–200 MPa; vyrába bloky alebo disky v tvare takmer siete
- Izostatické lisovanie (mokré vrecúško CIP) — prášok suspendovaný v kaši sa izostaticky lisuje pri 200 – 300 MPa; dosahuje vyššiu hustotu zelene a lepšiu rovnomernosť orientácie pri zložitých tvaroch
Zelený výlisok má v tomto štádiu hustotu približne 3,5 – 4,0 g/cm³ — hlboko pod teoretickou hustotou 7,5 g/cm³ — a je mechanicky krehký. Musí sa s ním manipulovať v inertnej atmosfére, aby sa zabránilo oxidácii pred spekaním.
Fáza 5 – Vákuové spekanie a žíhanie
Spekanie je najkritickejší tepelný krok: surové výlisky sa zahrievajú vo vákuovej peci na 1 050 – 1 100 °C počas 2 – 5 hodín, čo spôsobí spekanie v kvapalnej fáze, ktoré zhutní výlisky na viac ako 99 % teoretickej hustoty.
Počas spekania tekutá fáza bohatá na Nd (teplota topenia ~665 °C) zmáča hranice zŕn a priťahuje častice k sebe kapilárnym pôsobením. Toto zahustenie eliminuje medzičasticovú pórovitosť a vytvára mikroštruktúru zŕn Nd₂Fe₁4B (priemerný priemer 5–10 µm) obklopených tenkou, súvislou fázou hraníc zŕn bohatou na Nd – štruktúrou, ktorá umožňuje vysokú koercitivitu.
Po spekaní dielec prechádza dvojstupňovým žíhaním: najprv 1–2 hodiny pri 900°C, potom 1–3 hodiny pri 500–600°C. Nízkoteplotné žíhanie optimalizuje zloženie hraníc zŕn a zvyšuje koercitivitu o 10-20 % v porovnaní s as-spekanými časťami.
Fáza 6 – Obrábanie a krájanie
Bloky sintrovaných neodýmových magnetov sú extrémne tvrdé (tvrdosť podľa Vickersa ~570 HV) a krehké, takže celé tvarovanie sa vykonáva skôr diamantovým brúsením, drôtovým EDM alebo viacdrôtovým krájaním než konvenčným obrábaním.
Diamantové krájacie kotúče bežiace v chladiacej kvapaline režú bloky na kotúče, segmenty, oblúky alebo vlastné profily s toleranciami ±0,05 mm na presných triedach. Pri rezaní vzniká jemný magnetický prach, ktorý sa zbiera a recykluje. Hrany sú skosené, aby sa znížilo riziko odštiepenia počas lakovania a montáže.
Etapa 7 – Povrchová úprava a ochrana proti korózii
Holé neodýmové magnety rýchlo korodujú v okolitých podmienkach – fáza na hranici zŕn bohatá na Nd reaguje s vlhkosťou a kyslíkom, čo spôsobuje odlupovanie povrchu v priebehu niekoľkých dní – takže každý hotový magnet dostane aspoň jeden ochranný povlak.
| Typ povlaku | Hrúbka (µm) | Odolnosť proti postreku soli | Prevádzková teplota | Typický prípad použitia |
| Nikel-Meď-Nikel (NiCuNi) | 15-25 | 24 – 96 hod | Do 200 °C | Všeobecné priemyselné, snímače |
| zinok (Zn) | 8–15 | 12 – 48 hod | Do 150 °C | Aplikácie citlivé na náklady |
| Epoxidová živica | 15-25 | 48 – 240 hod | Do 150 °C | Prostredia s vysokou vlhkosťou |
| Fosfátový epoxid | 10–20 | 24 – 72 hod | Do 120 °C | Lepené zostavy magnetov |
| Zlato / striebro (vzácny kov) | 1–5 | >500 h | Až do 250°C | Lekárske implantáty, letectvo |
Tabuľka 1: Porovnanie povrchových povlakov neodýmových magnetov podľa hrúbky, odolnosti proti korózii, prevádzkovej teploty a vhodnosti aplikácie.
Stupeň 8 – Magnetizácia
Neodymové magnety sa zmagnetizujú ako posledný výrobný krok vystavením potiahnutej časti pulznému magnetickému poľu 3–5 Tesla – značne nad koercitívnym poľom magnetu – ktoré zosúladí všetky magnetické domény rovnobežne so zamýšľaným smerom.
Magnetizácia sa vykonáva ako posledná (po opracovaní a potiahnutí), pretože silne zmagnetizované časti priťahujú železné úlomky a manipulácia s nimi vo výrobnom prostredí je nebezpečná. Magnetizér s vybíjaním kondenzátora poskytuje impulz s trvaním milisekúnd prostredníctvom špeciálne navinutého upínacieho zariadenia cievky navrhnutého pre špecifický tvar magnetu. Čiastočná magnetizácia (napr. viacpólové vzory v prstencových magnetoch) sa dosahuje pomocou segmentovaných cievkových polí.
Aké druhy neodymových magnetov sú k dispozícii a ako sa líšia?
Typy neodymových magnetov sú označené ich maximálnym energetickým produktom (BHmax v MGOe), za ktorým nasleduje písmeno označujúce ich schopnosť koercitivity pri vysokej teplote – od štandardných (bez prípony) cez H, SH, UH, EH až po AH pre tepelne najstabilnejšie triedy.
| stupňa | BHmax (MGOe) | Remanence Br (T) | Max prevádzková teplota | Obsah Dy/Tb | Typická aplikácia |
| N35 – N52 (štandard) | 35–52 | 1,17–1,48 | 80 °C | žiadne | Reproduktory, spotrebná elektronika |
| N35H-N50H | 35–50 | 1,17–1,43 | 120°C | Nízka | BLDC motory, čerpadlá |
| N35SH – N45SH | 35–45 | 1,17–1,35 | 150°C | Stredná | Servomotory, robotika |
| N28UH – N40UH | 28-40 | 1.04–1.26 | 180 °C | Vysoká (Dy-ťažká) | EV trakčné motory |
| N28EH – N38EH | 28-38 | 1.04–1.22 | 200°C | Veľmi vysoká (Dy Tb) | Aerokozmické pohony |
| N28AH – N33AH | 28-33 | 1.04–1.15 | 220 °C | Maximum (bohaté na Tb) | Vysokovýkonné geotermálne, dolné |
Tabuľka 2: Porovnanie kvality neodymových magnetov podľa energetického produktu, remanencie, maximálnej prevádzkovej teploty, obsahu ťažkých vzácnych zemín a použitia.
Ako sa porovnávajú spekané neodýmové magnety s lepenými neodýmovými magnetmi?
Spekané neodýmové magnety ponúkajú až trojnásobok magnetického energetického produktu v porovnaní s lepenými druhmi, ale sú obmedzené na jednoduchšie geometrie; lepené magnety obetujú magnetický výkon výmenou za zložité diely so sieťovým tvarom bez odpadu pri obrábaní.
Lepené neodýmové magnety sa vyrábajú zmiešaním rýchlo ochladeného prášku NdFeB (veľkosť častíc 50–200 µm) s polymérnym spojivom (typicky nylon, PPS alebo epoxid) a lisovaním alebo vstrekovaním zmesi do konečného tvaru. Pretože prášok je náhodne orientovaný (izotropný), hodnoty BHmax dosahujú iba 8–12 MGOe – v porovnaní s 35–52 MGOe pre anizotropné spekané druhy.
| Nehnuteľnosť | Spekaný NdFeB | Lepené NdFeB |
| BHmax (MGOe) | 35–55 | 5-12 |
| Hustota (g/cm³) | 7,4–7,6 | 5,0 – 6,2 |
| Zložitosť tvaru | Nízka (requires machining) | Vysoká (tvarovanie v tvare siete) |
| Odolnosť proti korózii (holé) | Slabé (vyžaduje náter) | Mierne (pomáha polymérne spojivo) |
| Rozmerová tolerancia | ±0,05 mm (zem) | ±0,03 mm (lisované) |
| Relatívne náklady na jednotku | Vyššie | Nízkaer (at scale) |
| Typické aplikácie | Elektromotory, veterné turbíny, MRI | Pevné disky, krokové motory, senzory |
Tabuľka 3: Priame porovnanie sintrovaných a viazaných neodýmových magnetov naprieč kľúčovými výkonovými a výrobnými charakteristikami.
Prečo je kontrola kvality pri výrobe neodymových magnetov taká dôležitá?
Jedna neštandardná šarža neodýmových magnetov môže spôsobiť demagnetizáciu motora v teréne, čo stojí 10–100× viac ako samotný magnet v záručných reklamáciách a montážnych prepracovaniach – vďaka čomu je prísna kontrola kvality komerčne najdôležitejším aspektom výrobného procesu.
Štandardné testy kontroly kvality vykonávané na každej výrobnej šarži zahŕňajú:
- Testovanie magnetických vlastností (krivka BH) — hysterézne meranie Br, Hcb, Hcj a BHmax podľa noriem IEC 60404-5 / MMPA
- Rozmerová kontrola — Overenie CMM alebo optického komparátora na tolerancie výkresu (zvyčajne ±0,05 mm pre spekané druhy)
- Testovanie soľným postrekom (ASTM B117) — odolnosť povlaku voči korózii overená pri 35 °C, atmosfére 5 % NaCl
- Priľnavosť náteru (prierezový test, ISO 2409) — zabezpečuje celistvosť náteru pri mechanickom namáhaní
- Skúška starnutia pri vysokej teplote — magnety udržiavané pri menovitej maximálnej teplote po dobu 100 hodín; strata toku musí zostať pod 5%
- XRF / ICP chemická analýza — potvrdzuje zloženie zliatiny v rozmedzí ±0,5 % špecifikovaného obsahu vzácnych zemín
- Meranie hustoty — Archimedova metóda; hustota pod 7,40 g/cm³ znamená neprijateľnú pórovitosť spekaných tried
Aké inovácie formujú, ako sa dnes vyrábajú neodymové magnety?
Tri hlavné inovácie nanovo definujú výrobu neodymových magnetov: technológia difúzie na hranici zrna (GBD), stratégie redukcie ťažkých vzácnych zemín a aditívna výroba zostáv magnetov.
Difúzia na hranici zrna (GBD)
GBD je komerčne najvýznamnejšia nedávna inovácia. Namiesto rovnomerného miešania dysprózia alebo terbia v celej zliatine sa na povrch magnetu nanesie fluoridový alebo oxidový povlak Dy/Tb, ktorý sa potom rozptýli pozdĺž hraníc zŕn pri 800–950 °C. Ťažká vzácna zemina sa koncentruje presne tam, kde je to potrebné – na povrchu zŕn – zvyšuje koercitivitu o 30 – 50 % pri použití o 50 – 70 % menej dysprózie ako pri konvenčných metódach miešania. Pre výrobcov elektrických vozidiel, ktorí čelia obmedzeniu ponuky dysprosia, je toto zlepšenie transformačné.
Formulácie zo vzácnych zemín s nízkou alebo nulovou hmotnosťou
Výskumné programy zamerané na dysproziové magnety s nulovou čistou sieťou napredujú prostredníctvom zjemňovania zŕn na veľkosť častíc pod 3 µm. Jemnejšie jednodoménové zrná môžu dosiahnuť hodnoty Hcj nad 25 kOe bez dysprózie pri teplotách do 120 °C – dostatočné pre mnohé konštrukcie EV motorov. Deformačné spracovanie za tepla, alternatíva k spekaniu, vytvára nanokryštalické mikroštruktúry s veľkosťou zŕn 200–400 nm, čo umožňuje hodnoty koercitivity nemožné pri bežnom spekaní.
Aditívna výroba a lepené komplexné geometrie
Spojovacie tryskanie a 3D tlač NdFeB-polymérových kompozitov na báze extrúzie teraz produkujú zložité tvary magnetov – vrátane Halbachových polí, segmentovaných krúžkov a motorových rotorov s optimalizovanou topológiou – ktoré nie je možné vyrobiť konvenčným obrábaním. Zatiaľ čo produkty s magnetickou energiou v súčasnosti dosahujú iba 8–15 MGOe, očakáva sa, že pokračujúci vývoj anizotropných tlačených magnetov (zarovnávanie častíc počas tlače s aplikovaným poľom) posunie hodnoty nad 20 MGOe v priebehu nasledujúcich piatich rokov.
FAQ: Ako sa vyrábajú neodymové magnety
Q1: Ako dlho trvá výroba neodýmového magnetu zo surovín?
Typický výrobný cyklus od roztavenia zliatiny po hotový, potiahnutý a zmagnetizovaný magnet trvá 7-14 pracovných dní v štandardnom výrobnom zariadení. Samotné spekanie a žíhanie spotrebuje 12–20 hodín času pece; náter a vytvrdzovanie pridajte ďalšie 1–3 dni v závislosti od zvoleného náterového systému.
Q2: Môžu neodýmové magnety počas výroby stratiť svoj magnetizmus?
Áno – vystavenie teplotám nad Curieovým bodom (310–340 °C pre štandardný NdFeB) permanentne ničí magnetizmus. To je dôvod, prečo je magnetizácia posledným krokom. Počas spekania pri 1 050 – 1 100 °C je materiál nad svojou Curieovou teplotou a je nemagnetický; nastavená magnetická orientácia počas lisovania je zachovaná v kryštálovej štruktúre (anizotropia), nie v magnetických doménach, a je obnovená, keď je magnet na konci procesu zmagnetizovaný.
Q3: Prečo sa väčšina neodýmových magnetov vyrába v Číne?
Čína kontroluje približne 85 – 90 % celosvetovej kapacity spracovania vzácnych zemín a približne 70 % výroby sintrovaných magnetov NdFeB. Táto dominancia odráža desaťročia investícií do ťažobnej infraštruktúry vzácnych zemín (najmä vo Vnútornom Mongolsku a provincii Ťiang-si), vertikálnu integráciu od rudy po hotový magnet a úspory z rozsahu postavené na veľkom domácom dopyte zo spotrebnej elektroniky, veternej energie a priemyslu elektromobilov. Výrobné závody v Japonsku, Nemecku a Spojených štátoch existujú, ale fungujú vo výrazne menšom rozsahu.
Q4: Aký je rozdiel medzi N52 a N35 z hľadiska výroby?
Vyžaduje sa magnet N52 vyššia čistota neodýmu (>99,5 % čistota Nd) , prísnejšie riadenie veľkosti častíc (priemer < 3,5 µm) počas tryskového frézovania a presnejšie riadenie teploty spekania na dosiahnutie maximálnej teoretickej hustoty a zarovnania zŕn. Typy N35 tolerujú širšie procesné okná. Výsledkom je, že výťažky N52 na chod pece sú zvyčajne o 15 až 25 % nižšie ako triedy N35, čo ich robí úmerne drahšími, ako by naznačoval samotný rozdiel v energetickom produkte.
Q5: Sú neodýmové magnety recyklovateľné?
Áno, ale komerčná recyklačná infraštruktúra zostáva obmedzená. Dekrepitácia vodíka sa môže použiť na magnety na konci životnosti na získanie prášku NdFeB, ktorý sa potom prepracuje na nové magnety alebo oxidy vzácnych zemín. Výťažnosť neodýmu zo šrotu magnetov dosahuje 95 % použitím hydrometalurgických ciest. Rastúci legislatívny tlak – najmä v zákone EÚ o kritických surovinách – urýchľuje investície do uzavretých recyklačných systémov pre EV a magnety veterných turbín.
Q6: Aké bezpečnostné opatrenia sú potrebné pri výrobe neodýmových magnetov?
NdFeB prášok je pyroforické — môže sa samovoľne vznietiť na vzduchu, keď veľkosť častíc klesne pod 10 µm. Všetky operácie mletia, lisovania a manipulácie s práškom sa vykonávajú v inertnej atmosfére (dusík alebo argón) s hladinami kyslíka pod 100 ppm. Magnetizované hotové diely nad triedou N42 vyvíjajú medzi susednými kusmi sily presahujúce 100 N a môžu spôsobiť vážne poranenia uštipnutím; manipulačné protokoly vyžadujú neželezné nástroje, rozpery a postupy pre dve osoby pre magnety s priemerom nad 50 mm.
Záver
Porozumenie ako sa vyrábajú neodýmové magnety — od precíznej chémie zliatin cez odlievanie pásov, dekrepitáciu vodíka, tryskové frézovanie, lisovanie pomocou magnetického poľa, vákuové spekanie, obrábanie, nanášanie povlakov a konečnú magnetizáciu — vybavuje inžinierov, obstarávacie tímy a produktových dizajnérov, aby mohli robiť inteligentnejšie rozhodnutia o zdrojoch, písať lepšie špecifikácie a s istotou odstraňovať poruchy výkonu.
Výrobný proces je neúprosný: kontaminácia kyslíkom vo fáze frézovania, odchýlka 10 °C počas spekania alebo poddimenzovaná hrúbka povlaku sa môžu priamo premietnuť do porúch v poli v hodnote násobkov nákupnej ceny magnetu. Rovnako inovácie, ako je difúzia na hranici zŕn a formulácie Dy-lean, rýchlo posúvajú to, čo je možné dosiahnuť – znižujú riziko dodávateľského reťazca pri zachovaní alebo zlepšení výkonu.
Keďže dopyt po elektrických vozidlách, veterných turbínach, robotike a lekárskych prístrojoch naďalej prevyšuje ponuku ťažkých prvkov vzácnych zemín, a to ako výrobného procesu, tak aj materiálovej vedy. neodýmové magnety zostane v dohľadnej budúcnosti medzi strategicky najdôležitejšími témami vo vyspelej výrobe.
