Spekané magnety NdFeB: Ako vyvážiť magnetický výkon a stabilitu? Vplyv aplikačných scenárov

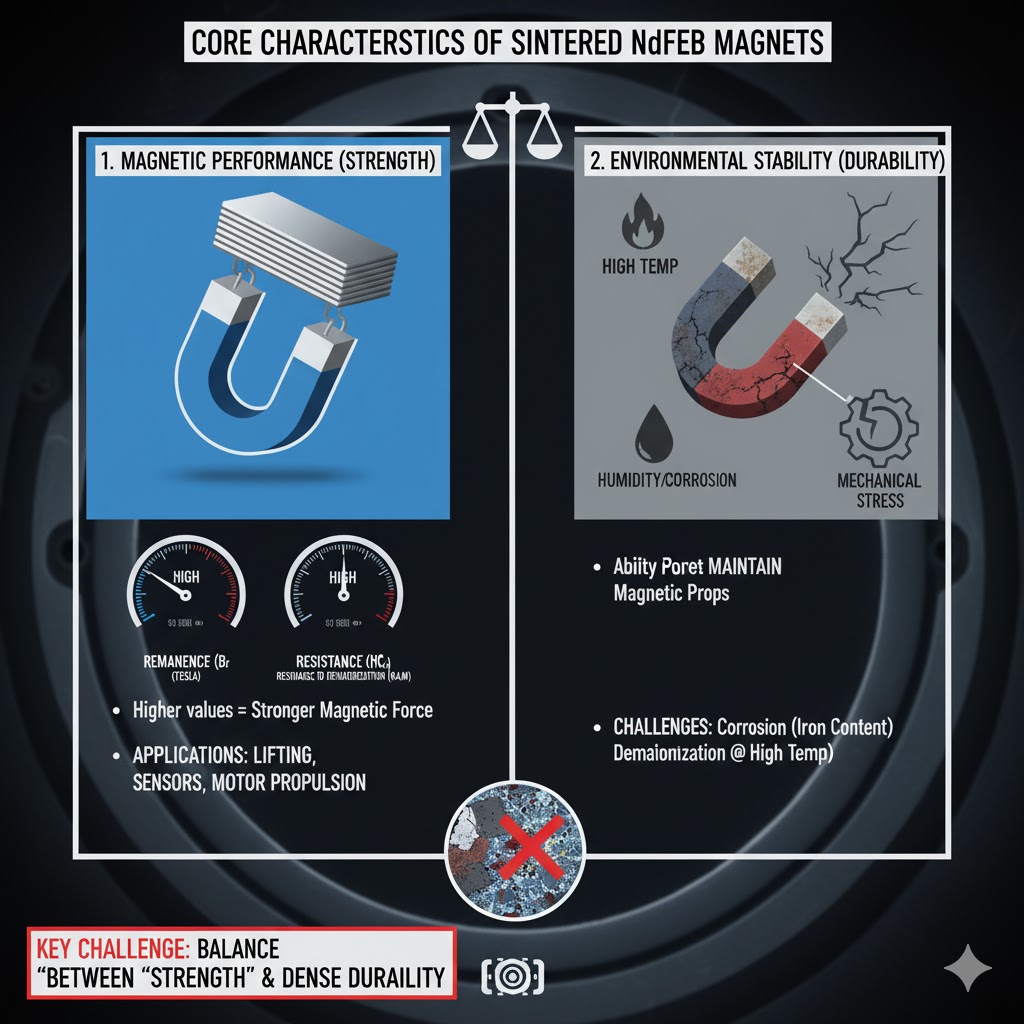

Aké sú základné vlastnosti sintrovaných magnetov NdFeB?

Spekané magnety NdFeB (neodym-železo-bór) patria medzi najsilnejšie dostupné permanentné magnety, ktoré sa široko používajú v odvetviach ako elektronika, automobilový priemysel a obnoviteľná energia. Ich "základné črty" sa točia okolo dvoch protichodných, ale kritických vlastností: magnetického výkonu a environmentálnej stability. Magnetický výkon je definovaný metrikami, ako je remanencia (Br, maximálna hustota magnetického toku) a koercivita (HcJ, odolnosť voči demagnetizácii) – vyššie hodnoty znamenajú silnejšiu magnetickú silu pre úlohy, ako je zdvíhanie, aktivácia senzora alebo motorický pohon. Stabilita naopak označuje schopnosť magnetu zachovať si tieto vlastnosti v náročných podmienkach: vysoké/nízke teploty, vlhkosť, korózia alebo mechanické namáhanie. Tradičné spekané magnety NdFeB sú prirodzene náchylné na koróziu (kvôli obsahu železa) a pri zvýšených teplotách môžu stratiť magnetizmus, vďaka čomu je rovnováha medzi „pevnosťou“ a „trvanlivosťou“ kľúčovou výzvou pre výrobcov aj používateľov.

Ako vyvážiť magnetický výkon a stabilitu v sintrovaných NdFeB magnetoch?

Vyváženie týchto dvoch vlastností si vyžaduje zámerné materiálové inžinierstvo, techniky spracovania a ochranné ošetrenia – pričom každý z nich je zameraný na špecifické kompromisy (napr. zvýšenie koercivity bez zníženia remanencie). Nižšie sú uvedené štyri základné stratégie:

1. Optimalizácia zloženia zliatin

Základná zliatina NdFeB je modifikovaná pridaním "dopantových prvkov" na zvýšenie stability bez obetovania magnetickej sily. Napríklad:

• Pridanie dysprosia (Dy) alebo terbia (Tb) zvyšuje koercitivitu, vďaka čomu je magnet odolnejší voči demagnetizácii pri vysokých teplotách (kritické pre použitie v automobiloch alebo priemyselných motoroch). Nadmerné množstvo Dy/Tb však môže mierne znížiť remanenciu – inžinieri preto starostlivo kontrolujú ich koncentráciu (zvyčajne 1–5 % hmotnosti), aby dosiahli rovnováhu.

• Pridanie kobaltu (Co) zlepšuje teplotnú stabilitu a mechanickú pevnosť, zatiaľ čo obsah neodýmu (Nd) je upravený tak, aby sa zachovala vysoká remanencia. Pre nízkoteplotné aplikácie (napr. lekárske zariadenia v chladiarenských skladoch) sa pridávajú malé množstvá gália (Ga), aby sa zabránilo krehkosti bez oslabenia magnetickej sily.

Toto "presné legovanie" zaisťuje, že magnet spĺňa výkonnostné ciele (napr. Br ≥ 1,4 T) a zároveň odoláva zamýšľanému zaťaženiu prostredia (napr. prevádzkové teploty do 150 °C).

2. Riadenie procesu spekania

Proces spekania (zahrievanie zhutneného prášku NdFeB na vysoké teploty) priamo ovplyvňuje magnetický výkon aj štrukturálnu stabilitu. Kľúčové parametre zahŕňajú:

• Teplota spekania: Vyššie teploty (1 050 – 1 100 °C) podporujú hustejšie štruktúry zŕn, ktoré zvyšujú remanenciu znížením vzduchových medzier v magnete. Avšak nadmerné spekanie môže spôsobiť rast zŕn, čo oslabuje koercitivitu. Inžinieri používajú presné teplotné rampy (napr. 5 °C za minútu) a doby výdrže (2–4 hodiny) na dosiahnutie optimálnej hustoty (≥ 7,5 g/cm³) bez ohrozenia stability.

• Rýchlosť ochladzovania: Rýchle ochladzovanie (kalenie) zachováva jemnozrnnú štruktúru, ktorá zvyšuje koercitivitu, ale môže spôsobiť vnútorné napätie, ktoré znižuje mechanickú stabilitu. Riadené chladenie (10–20 °C za minútu) vyrovnáva veľkosť zŕn a napätie, čím sa zaisťuje, že magnet je magneticky silný a odolný voči prasknutiu.



3. Ochranné nátery na odolnosť proti korózii

Obsah železa v sintrovanom NdFeB ho robí náchylným na hrdzu vo vlhkom alebo korozívnom prostredí (napr. lodná elektronika alebo vonkajšie senzory) – hrdza nielenže zhoršuje štrukturálnu stabilitu, ale narúša aj magnetický tok. Ochranné nátery to riešia bez ovplyvnenia magnetického výkonu:

• Nikel-meď-niklové (Ni-Cu-Ni) pokovovanie: Bežná voľba pre všeobecné použitie, tvorí hustú bariéru proti vlhkosti odolnú voči poškriabaniu. Tenký povlak (10–20 μm) má minimálny vplyv na magnetický tok (menej ako 2% zníženie Br).

• Epoxidový alebo PTFE náter: Používa sa pre prostredie s vysokou koróziou (napr. zariadenia na chemické spracovanie), tieto organické nátery sú hrubšie (10–20 μm), ale ľahké. Sú spárované s predbežnou úpravou (napr. fosforečnanom zinočnatým), aby sa zlepšila priľnavosť a zabezpečila sa dlhodobá stabilita bez blokovania magnetickej sily.

• Hliníkový povlak: Ideálny pre vysokoteplotné aplikácie (do 200 °C), hliník vytvára samoliečiacu sa oxidovú vrstvu, ktorá zabraňuje korózii, aj keď je poškriabaná. Často sa používa v komponentoch pod kapotou automobilov, kde je prítomné teplo aj vlhkosť.



4. Tepelné spracovanie po spekaní

Žíhanie po spekaní (zahriatie magnetu na nižšie teploty po spekaní) zjemňuje štruktúru magnetickej domény, čím sa optimalizuje výkon aj stabilita:

• Ošetrenie starnutím: Zahrievanie na 450 – 500 °C počas 1 – 2 hodín zráža jemné sekundárne fázy (napr. oblasti bohaté na Nd), ktoré pripevňujú magnetické domény, čím sa zvyšuje koercivita bez zníženia remanencie. To je rozhodujúce pre magnety používané vo vysoko namáhaných aplikáciách (napr. generátory veterných turbín).

• Žíhanie na odľahčenie napätia: Nízkoteplotný ohrev (200–300 °C) znižuje vnútorné pnutie zo spekania, zlepšuje mechanickú stabilitu (napr. odolnosť voči vibráciám v motoroch elektrických vozidiel) bez zmeny magnetických vlastností.



Ovplyvňuje aplikačný scenár priamo výber sintrovaného NdFeB magnetu?

Áno – aplikačné scenáre určujú, ktorá vlastnosť (magnetický výkon alebo stabilita) má prednosť, ako aj špecifické požiadavky na veľkosť, tvar a povrchovú úpravu. Nižšie sú uvedené tri bežné scenáre a spôsob ich výberu:

1. Vysokoteplotné scenáre (napr. automobilové motory, priemyselné ohrievače)

V aplikáciách, kde prevádzkové teploty presahujú 120 °C (napr. trakčné motory elektrických vozidiel alebo snímače namontované na motore), je stabilita (teplotná odolnosť) uprednostňovaná pred maximálnou remanenciou. Medzi kľúčové kritériá výberu patria:

• Triedy vysokej koercitivity: Magnety s HcJ ≥ 1500 kA/m (napr. triedy N48SH alebo N52UH), aby odolávali demagnetizácii pri 150–200 °C.

• Zliatina s prídavkom Dy/Tb: Zaisťuje teplotnú stabilitu, aj keď je remanencia o niečo nižšia (napr. Br = 1,35 T oproti 1,45 T pre štandardné druhy).

• Tepelne odolné nátery: Hliníkové alebo vysokoteplotné epoxidové nátery na zabránenie oxidácii pri zvýšených teplotách.

Napríklad motor v hybridnom vozidle vyžaduje magnet, ktorý si zachováva 90 % svojej koercitivity pri 180 °C – takže trieda N50UH s povrchovou úpravou Ni-Cu-Ni dopovaná Dy je zvolená pred triedou N55 s vyššou remanenciou, ale menej stabilnou.

2. Scenáre s vysokou magnetickou silou (napr. magnetické separátory, reproduktory)

V aplikáciách, kde je rozhodujúca maximálna magnetická sila (napr. separácia železných pilín z priemyselného odpadu alebo napájanie reproduktorov s vysokou vernosťou), je prioritou magnetický výkon (remanencia) so stabilitou prispôsobenou prostrediu:

• Triedy vysokej remanencie: Magnety s Br ≥ 1,4 T (napr. triedy N52 alebo N55) na generovanie silných magnetických polí.

• Minimálne pridávanie Dy/Tb: Mierne znižuje koercitivitu, ale zachováva remanenciu – prijateľné, ak aplikácia funguje pri izbovej teplote (20–40 °C).

• Základná ochrana proti korózii: Ni-Cu-Ni pokovovanie pre vnútorné použitie (napr. reproduktory) alebo epoxidový náter pre miernu vlhkosť (napr. vnútorné separátory).

Napríklad magnetický separátor v recyklačnom závode používa magnety triedy N55 na maximalizáciu zachytávania železa s tenkým povlakom Ni-Cu-Ni, ktorý odoláva prachu a občasnej vlhkosti – teplotná stabilita je tu menej kritická, keďže závod pracuje pri 25 °C.

3. Korozívne/vlhké scenáre (napr. námorné senzory, lekárske zariadenia)

V prostrediach s vysokou vlhkosťou, soľou alebo chemikáliami (napr. podvodné navigačné senzory alebo lekárske vybavenie v sterilných miestnostiach) sa o koróznej stabilite nedá vyjednávať, pričom magnetický výkon je nastavený tak, aby zodpovedal:

• Nátery s vysokou koróziou: Hrubé epoxidové (10–20 μm) alebo PTFE nátery, často so zinkovým podkladom pre námorné použitie.

• Odolnosť zliatiny: Zliatiny s prídavkom kobaltu na zlepšenie mechanickej stability vo vlhkých podmienkach, zabraňujúce praskaniu v dôsledku absorpcie vlhkosti.

• Stredné magnetické stupne: vyvážený Br (1,3–1,4 T) a HcJ (1200–1400 kA/m), aby sa zabezpečilo, že výkon nebude ohrozený hrúbkou povlaku.

Napríklad námorný hĺbkový senzor používa magnet triedy N45SH s epoxidovým povlakom – povlak chráni pred koróziou v slanej vode, zatiaľ čo trieda SH zaisťuje stabilitu pri teplotách vody v rozmedzí od 0 do 60 °C.

Kliknite a navštívte naše produkty: sintrované NdFeB magnety

Aké chyby sú bežné pri vyvažovaní výkonu a stability?

Dokonca aj s jasnými stratégiami môžu dve bežné chyby narušiť rovnováhu sintrované NdFeB magnety :

1. Nadmerná optimalizácia jednej nehnuteľnosti na úkor druhej

Niektorí používatelia uprednostňujú maximálnu remanenciu (napríklad výber triedy N55) pre aplikácie s vysokou teplotou, len aby zistili, že magnet sa rýchlo demagnetizuje. Naopak, nadmerné pridávanie Dy na zvýšenie koercitivity môže spôsobiť, že magnet bude príliš krehký na použitie náchylné na vibrácie (napr. elektrické náradie). Riešením je najskôr definovať „kritické limity“: napr. „musí vydržať 120 °C a 500 hodín vlhkosti“ pred výberom triedy.

2. Ignorovanie interakcie povlak-magnet

Hrubé povlaky (napr. > 20 μm epoxid) môžu blokovať magnetický tok, čím sa znižuje efektívna remanencia o 5–10 %. Používatelia niekedy volia ťažké nátery na ochranu proti korózii bez úpravy kvality magnetu – napríklad pri použití triedy N42 s hrubým náterom, keď trieda N45 s tenšou vrstvou poskytuje lepší čistý výkon. Aby tomu zabránili, inžinieri vypočítajú "účinný magnetický tok" (započítavajúci hrúbku povlaku).

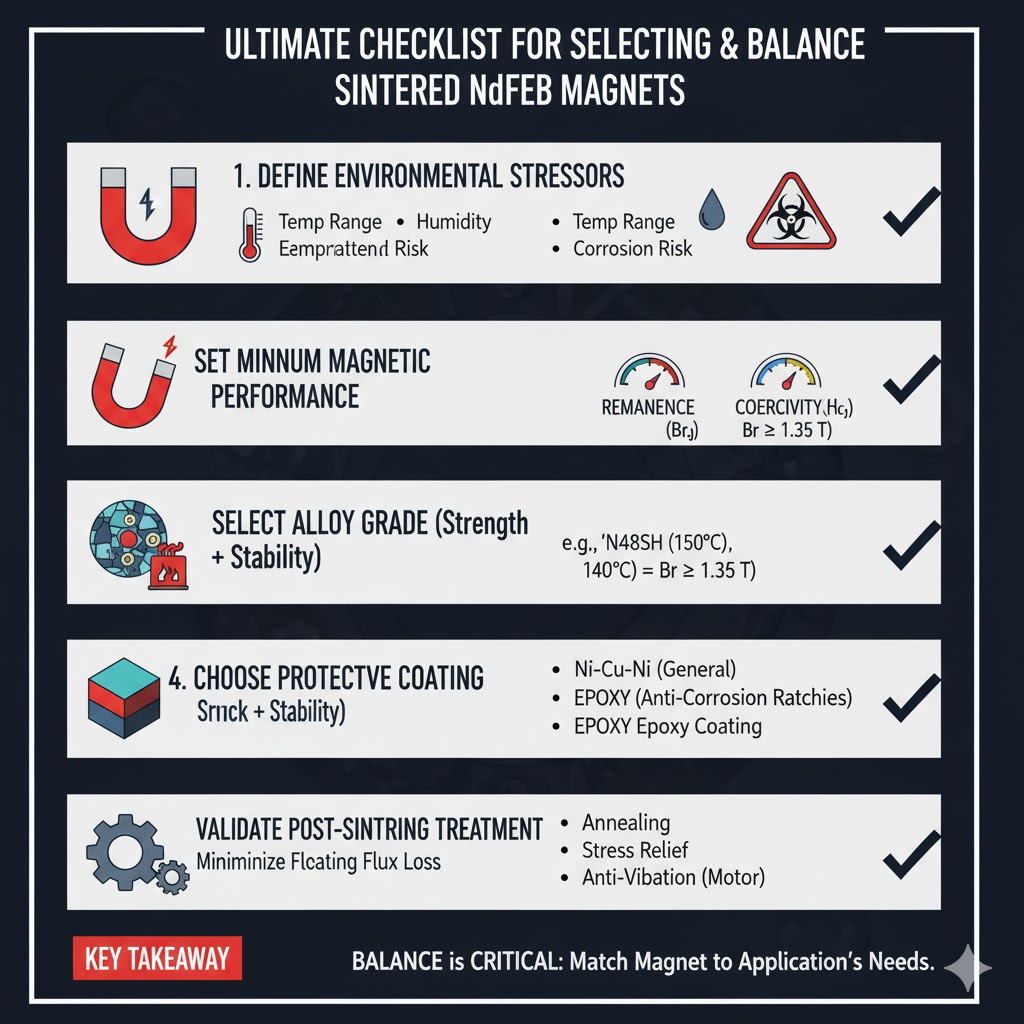

Aký je konečný kontrolný zoznam pre vyváženie a výber sintrovaných magnetov NdFeB?

Ak chcete zaistiť, aby magnet vyvážil výkon a stabilitu pri zamýšľanom použití, postupujte podľa tohto kontrolného zoznamu v piatich krokoch:

1. Definujte kritickú záťaž prostredia aplikácie (rozsah teplôt, vlhkosť, riziko korózie).

2. Stanovte si minimálne ciele pre magnetickú výkonnosť (remanenciu, koercitivitu) na základe funkčných potrieb (napr. „musí zdvihnúť 50 kg“ = Br ≥ 1,35 T).

3. Vyberte zliatinu, ktorá spĺňa ciele stability aj výkonu (napr. N48SH pre použitie pri teplote 150 °C s Br ≥ 1,4 T).

4. Vyberte si ochranný náter kompatibilný s prostredím a s minimálnou stratou toku (napr. Ni-Cu-Ni na všeobecné použitie, epoxid na koróziu).

5. Overte, či sú úpravy po spekaní (žíhanie, uvoľnenie napätia) v súlade s mechanickými potrebami (napr. odolnosť motorov voči vibráciám).

Uzemnením výberu v jedinečných požiadavkách aplikácie sa používatelia vyhnú nadmernej konštrukcii alebo nedostatočnej výkonnosti magnetov – zaisťuje, že spekaný NdFeB poskytuje požadovanú pevnosť aj odolnosť.
