Známy ako „Magnet King“, prečo musí blokovať spekaný NdFeB podstúpiť povrchovú úpravu?

Aké základné vlastnosti blokového sintrovaného NdFeB vyžadujú povlak?

Blok sintrovaný NdFeB , často nazývaný „kráľ magnetov“ pre svoj výnimočný magnetický výkon, má fatálnu chybu v chemickom zložení, ktoré si vyžaduje povrchovú ochranu: vysokú náchylnosť na koróziu. Tento magnet je primárne zložený z neodýmu (Nd), železa (Fe) a bóru (B), pričom železo predstavuje približne 60-70% jeho hmotnosti. Železo ako reaktívny kov ľahko reaguje s kyslíkom, vlhkosťou a dokonca aj mierne kyslými/alkalickými látkami v prostredí za vzniku hrdze (oxidu železa).

Čo je horšie, neodým je chemicky ešte aktívnejší ako železo. Keď je neodým na povrchu magnetu vystavený vzduchu, rýchlo oxiduje a vytvára voľnú poréznu vrstvu oxidu. Táto vrstva nemôže pôsobiť ako ochranná bariéra; namiesto toho umožňuje prenikaniu vlhkosti a kyslíka do vnútra a spúšťa „medzikryštalickú koróziu“ – proces, ktorý eroduje väzby medzi vnútornými zrnami magnetu. V priebehu času táto korózia nielenže vybledne povrch magnetu, ale spôsobí aj jeho praskanie, odlupovanie alebo dokonca drobenie, čo priamo ničí jeho štrukturálnu integritu.

Na rozdiel od iných magnetov (ako sú feritové magnety) s relatívne stabilnými povrchmi, proces spekania Blok sintrovaný NdFeB túto zraniteľnosť ešte viac zosilňuje. Spekanie vytvára vo vnútri magnetu drobné póry, ktoré fungujú ako „kanály“ pre hlbokú prenikanie korozívnych látok. Bez utesneného povlaku sa tieto póry stanú skrytými koróznymi horúcimi bodmi, čím sa urýchli degradácia magnetu.

Kliknite a navštívte naše produkty: Blok sintrovaný NdFeB

Ako korózia poškodzuje magnetický výkon Block Sintered NdFeB?

Korózia neovplyvňuje len vzhľad a štruktúru Block Sintered NdFeB – priamo podkopáva „hlavnú výhodu“, ktorá mu vynáša titul „kráľ magnetov“: jeho magnetickú silu.

Magnetické vlastnosti magnetu (ako je remanencia, koercivita a maximálny energetický produkt) úplne závisia od usporiadaného usporiadania jeho vnútorných magnetických domén. Keď dôjde ku korózii, tvorba oxidových vrstiev (ako je oxid neodýmu a oxid železa) naruší tento poriadok. Tieto nemagnetické oxidové látky pôsobia ako „bariéry“ medzi magnetickými zrnami a oslabujú magnetickú spojovaciu silu vo vnútri magnetu. Štúdia napríklad zistila, že po 30 dňoch vystavenia vlhkému prostrediu (relatívna vlhkosť 95 %, teplota 40 °C) stratil nepotiahnutý blokový sintrovaný magnet NdFeB 15 – 20 % svojej koercitivity – kľúčový indikátor jeho schopnosti odolávať demagnetizácii.

V závažných prípadoch môže medzikryštálová korózia rozdeliť magnet na malé fragmenty. Každý fragment má nezávislé magnetické pole a vzájomná interferencia medzi týmito poľami ruší časť celkovej magnetickej sily. Pri aplikačných scenároch, ktoré vyžadujú stabilný magnetický výkon (ako sú nové motory energetických vozidiel alebo presné senzory), môže aj 5 % pokles magnetickej sily viesť k poruchám zariadenia – ako je znížená účinnosť motora alebo nepresné hodnoty senzorov.

Okrem toho môžu produkty korózie (ako je hrdzavý prášok) kontaminovať okolité prostredie magnetu. V elektronických zariadeniach môžu tieto vodivé častice hrdze spôsobiť skrat medzi komponentmi; v zdravotníckych zariadeniach by mohli predstavovať hygienické riziká. Povlak teda nie je len o ochrane samotného magnetu, ale aj o zaistení bezpečnosti a spoľahlivosti celého systému, do ktorého patrí.

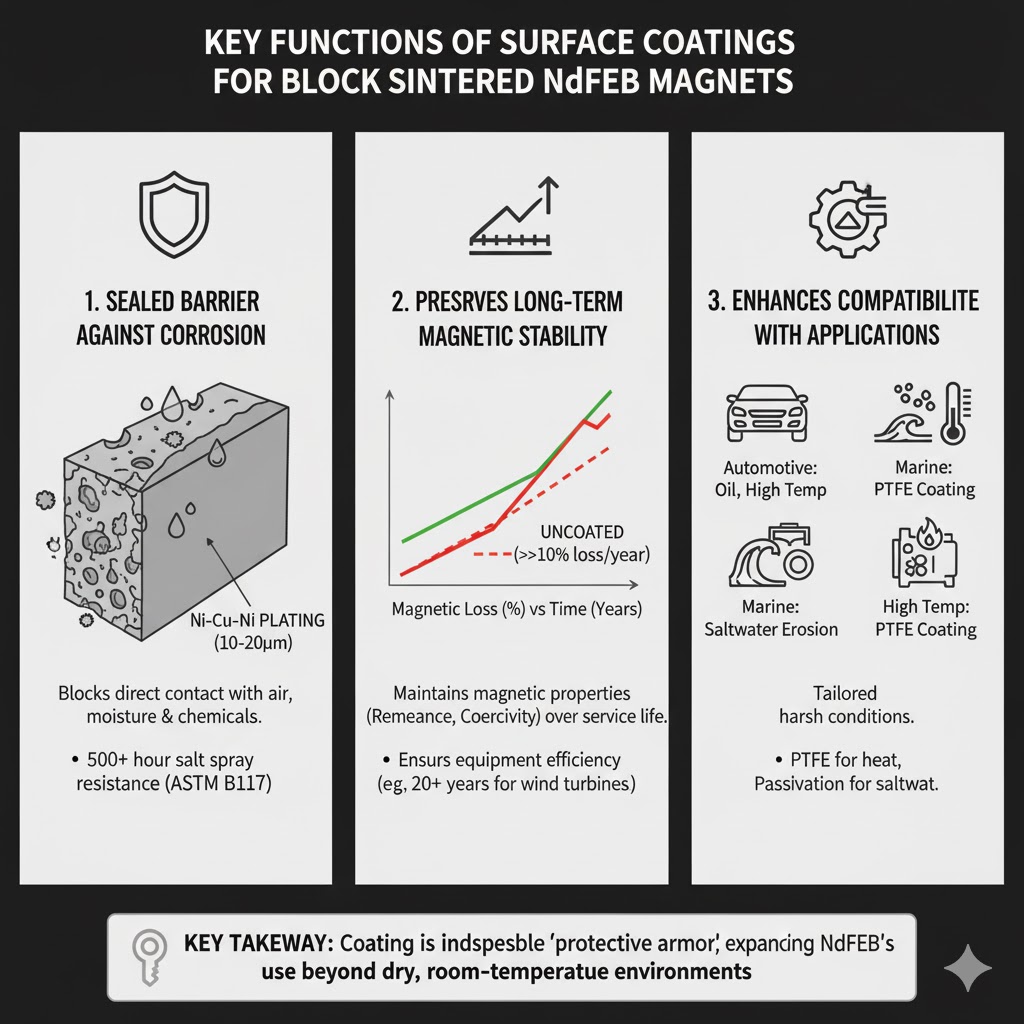

Aké kľúčové funkcie plní povrchová úprava pre Block Sintered NdFeB?

Povrchová úprava pôsobí ako „ochranné brnenie“ prispôsobené zraniteľnostiam Block Sintered NdFeB a spĺňa tri základné funkcie, ktoré sú nevyhnutné pre jeho praktické využitie.

Po prvé, poskytuje utesnenú bariéru proti korózii. Vysokokvalitný povlak (ako je pokovovanie niklom, meďou a niklom alebo povlak z epoxidovej živice) vytvára na povrchu magnetu hustý súvislý film, ktorý pokrýva nielen vonkajšiu vrstvu, ale vypĺňa aj drobné póry, ktoré zostali po spekaní. Tento film blokuje priamy kontakt medzi aktívnymi zložkami magnetu (neodym a železo) a vzduchom, vlhkosťou alebo korozívnymi chemikáliami, čím zásadne zastavuje iniciáciu oxidácie a korózie. Napríklad nikel-meď-nikelový povlak s hrúbkou 10-20 μm môže odolať 500 hodinám testovania v neutrálnom soľnom spreji (podľa noriem ASTM B117) bez viditeľnej korózie – čo ďaleko presahuje 24-hodinový limit nepotiahnutých magnetov.

Po druhé, povrchová úprava zachováva dlhodobú magnetickú stabilitu. Tým, že bráni korózii, povlak zachováva integritu vnútornej štruktúry magnetickej domény magnetu, čím zaisťuje, že jeho magnetické vlastnosti (remanencia, koercivita atď.) zostanú počas celej životnosti v rámci konštrukčného rozsahu. V dlhodobých aplikáciách (ako sú generátory veterných turbín, ktoré vyžadujú 20 rokov prevádzky) môže spoľahlivý náter znížiť ročnú mieru magnetických strát na menej ako 1 %, čím sa zabezpečí dlhodobá účinnosť zariadenia.

Po tretie, náter zlepšuje kompatibilitu s aplikačnými scenármi. Rôzne prostredia použitia majú jedinečné požiadavky: magnety v automobilových podvozkoch musia odolávať oleju a vysokým teplotám, zatiaľ čo magnety v lodných zariadeniach musia odolávať erózii slanej vody. Špecializované povlaky (ako PTFE povlak pre vysoké teploty alebo pasivačné povlaky pre odolnosť proti slanej vode) umožňujú Block Sintered NdFeB prispôsobiť sa týmto drsným podmienkam. Bez takéhoto prispôsobenia by bol aj ten najsilnejší „kráľ magnetov“ obmedzený na suché prostredie s izbovou teplotou, čím by sa výrazne znížil rozsah jeho použitia.

Existujú scenáre, v ktorých môže Block Sintered NdFeB preskočiť povlak?

Vzhľadom na kritickú úlohu povlaku, existuje nejaká situácia, v ktorej je možné použiť Block Sintered NdFeB bez povrchovej úpravy? Odpoveď je extrémne obmedzená — a aj v týchto prípadoch musia byť splnené prísne podmienky.

Jedinými uskutočniteľnými scenármi „bez náteru“ sú krátkodobé ultrakontrolované prostredia, kde je magnet úplne izolovaný od spúšťačov korózie. Napríklad:

• V laboratórnych experimentoch, ktoré trvajú len niekoľko hodín (napríklad testovanie dočasného magnetického poľa), kde je magnet skladovaný v suchom prostredí s inertným plynom (ako je argón) a nikdy nie je vystavený vzduchu alebo vlhkosti.
• V jednorazových výrobkoch s nízkym dopytom (ako sú určité dočasné magnetické uzávery), ktoré sa použijú raz a zlikvidujú sa v priebehu niekoľkých dní, bez požiadavky na dlhodobú výkonnosť alebo štrukturálnu stabilitu.

Aj v týchto prípadoch pretrvávajú riziká. Malý únik v nádobe s inertným plynom alebo náhodné vystavenie okolitému vzduchu počas prevádzky môže stále spôsobiť oxidáciu povrchu. Pre akúkoľvek aplikáciu, ktorá vyžaduje, aby magnet fungoval dlhšie ako týždeň, alebo aby sa používal v prostrediach s vlhkosťou nad 30 % (takmer normálnej vnútornej vlhkosti), nie je možné vyjednávať.

Niektorí sa môžu mylne domnievať, že "blok s vysokou koercitivitou NdFeB" je odolnejší voči korózii a môže preskočiť povlak. Ide o nedorozumenie: koercivita sa týka schopnosti magnetu odolávať demagnetizácii, nie jeho chemickej stability. Magnety s vysokou koercitivitou stále obsahujú rovnaké reaktívne zložky neodýmu a železa, takže sú rovnako náchylné na koróziu ako bežné blokové sintrované NdFeB.

Záver: Prečo je náter pre hodnotu Block Sintered NdFeB nevyhnutnosťou?

Pre Block Sintered NdFeB nie je povrchová úprava voliteľným „upgradom“, ale základnou „požiadavkou“ na realizáciu jeho hodnoty. Jeho vlastná chemická reaktivita a porézna sintrovaná štruktúra spôsobujú, že korózia je nevyhnutná bez ochrany – a korózia priamo ničí jej štrukturálnu integritu aj magnetický výkon.

Titul „kráľ magnetov“ je získaný vďaka svojej vynikajúcej magnetickej sile, ale túto silu je možné udržať iba s ochranou povlaku. Či už v nových energetických vozidlách, spotrebnej elektronike, zdravotníckych zariadeniach alebo systémoch obnoviteľnej energie, povlak zaisťuje, že Block Sintered NdFeB môže spoľahlivo plniť svoju úlohu po celé roky. Povlak je v podstate mostom, ktorý spája „potenciál“ magnetu (výnimočné magnetické vlastnosti) s jeho „praktickosťou“ (stabilné, dlhodobé používanie v reálnych prostrediach) – bez tohto mosta by „kráľ magnetov“ zostal vysoko výkonným, no nepoužiteľným materiálom.
