Magnety v reproduktoroch premieňa elektrickú energiu na mechanický pohyb interakciou s prúdovou kmitacou cievkou, ktorá potom tlačí a ťahá kužeľ reproduktora a vytvára zvukové vlny. Bez magnetu nemôže fungovať žiadny bežný dynamický reproduktor. Typ, veľkosť a stupeň použitého magnetu priamo ovplyvňujú citlivosť, frekvenčnú odozvu, úrovne skreslenia a celkovú vernosť zvuku. Tento článok vysvetľuje, ako magnety reproduktorov fungujú, porovnáva hlavné typy a pomáha vám pochopiť, čo treba hľadať pri hodnotení kvality reproduktorov.

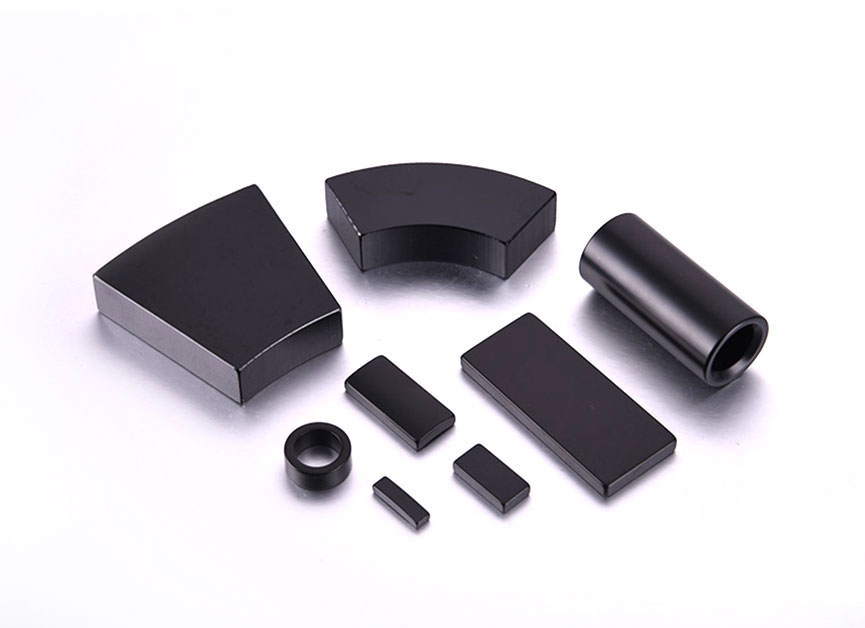

Kliknite a navštívte naše produkty: Spekaný magnet NdFeB
Prečo sú magnety v reproduktoroch nevyhnutné?
Magnety sú základným prvkom premeny energie v každom dynamickom reproduktore – bez nich je reprodukcia zvuku nemožná. Princíp činnosti je založený na Faradayovom zákone elektromagnetickej indukcie a Lorentzovej sile: keď cez kmitaciu cievku zavesenú v magnetickom poli preteká striedavý elektrický prúd (zvukový signál), na cievku pôsobí sila úmerná veľkosti a smeru prúdu. Táto sila poháňa pripojený kužeľ tam a späť, vytláča vzduch a vytvára počuteľné vlny akustického tlaku.
Globálny trh s reproduktormi bol ocenený na približne 12,5 miliardy USD v roku 2023 a predpovedá sa, že do roku 2031 vzrastie na viac ako 20 miliárd USD. Prakticky v každom segmente – od slúchadiel pre spotrebiteľov až po profesionálne koncertné polia – zostáva zostava magnetu jediným komponentom, ktorý vo vnútri meniča najviac definuje výkon. Silnejší, presnejšie skonštruovaný magnet znamená vyššiu hustotu toku v medzere, nižšie skreslenie, lepšiu prechodovú odozvu a vyššiu účinnosť.
Ako vlastne fungujú magnety v reproduktoroch?
Magnet v reproduktore vytvára statické magnetické pole vo vnútri úzkej valcovej medzery a kmitacia cievka – prenášajúca zosilnený zvukový signál – sa v tomto poli lineárne pohybuje a vytvára zvuk. Kľúčovými komponentmi sú:
- Permanentný magnet: Vytvára pevné pole s vysokou hustotou toku sústredené v medzere kmitacej cievky. Typická hustota toku v medzere sa pohybuje od 0,8 Tesla (vstupná úroveň) do viac ako 1,5 Tesla (vysokovýkonné ovládače).
- Pólový nástavec a horná doska: Súčiastky z mäkkého železa, ktoré usmerňujú a sústreďujú magnetický tok z permanentného magnetu do úzkej medzery, kde je umiestnená kmitacia cievka.
- Hlasová cievka: Ľahká cievka drôtu (zvyčajne hliníka alebo medi) navinutá okolo formy. Keď ním prechádza zvukový prúd, interakcia s poľom magnetu vytvára pohyb.
- Pavúk a priestor: Flexibilné závesné prvky, ktoré udržujú kmitaciu cievku v strede a umožňujú axiálny pohyb a zároveň odolávajú bočnému posunu.
- Kužeľ alebo membrána: Pripojená k hlasovej cievke prevádza mechanický pohyb na zmeny tlaku vzduchu - skutočný zvuk, ktorý počujeme.
Sila na kmitacej cievke je opísaná rovnicou F = BIL , kde B je hustota magnetického toku (Tesla), I je prúd (Ampéry) a L je dĺžka drôtu v magnetickom poli (metre). Zvýšenie B – dosiahnuté silnejšími alebo väčšími magnetmi – priamo zvyšuje hnaciu silu pre daný vstupný výkon, čo sa premieta do vyššej citlivosti a nižšieho skreslenia.
Aké sú hlavné typy magnetov používaných v reproduktoroch?
Existujú štyri primárne typy magnety používané v reproduktoroch , z ktorých každý má odlišné magnetické vlastnosti, nákladové profily, teplotné správanie a akustické dôsledky. Pochopenie týchto rozdielov je rozhodujúce pre inžinierov, audiofilov a kupujúcich.
1. Feritové (keramické) magnety
Feritové magnety sú celosvetovo najrozšírenejším typom magnetu v reproduktoroch, ktorý sa nachádza vo väčšine reproduktorov strednej triedy a lacných reproduktorov kvôli ich nízkej cene a dobrej odolnosti proti korózii. Feritové magnety vyrobené z oxidu železitého v kombinácii s uhličitanom stroncia alebo bária ponúkajú maximálny energetický produkt (BHmax) približne 3–5 MGOe (megauss-oersteds).
- Energetický produkt (BHmax): 3–5 MGOe
- Hustota toku: 0,2–0,4 Tesla (remanencia)
- Teplotná stabilita: Dobré do 250°C
- Hmotnosť: Ťažké – feritové magnety musia byť veľké, aby dosiahli rovnaký tok ako alternatívy vzácnych zemín
- Cena: Veľmi nízke – približne 1 – 5 USD za kg surového feritového materiálu
- Typické aplikácie: Subwoofery domáceho kina, lacné regálové reproduktory, basové reproduktory do auta, ovládače systému PA
- Kľúčové obmedzenie: Nižšia hustota energie vyžaduje veľké zostavy magnetov; výrazne zvyšuje hmotnosť koša reproduktora
2. Alnico magnety
Magnety Alnico - zliatina hliníka, niklu a kobaltu - boli pôvodným materiálom magnetov používaným v skorých reproduktoroch a zostávajú vysoko cenené v reproduktoroch gitarových zosilňovačov a audiofilných meničoch v štýle vintage pre ich výrazný teplý zvukový charakter. Alnico má BHmax 5–10 MGOe a výnimočne vysokú remanenciu (Br) 0,7–1,35 Tesla.
- Energetický produkt (BHmax): 5–10 MGOe
- Remanencia (Br): 0,7 – 1,35 Tesla
- Teplotná stabilita: Vynikajúci — stabilný až do 540 °C, vďaka čomu je ideálny pre vysokovýkonné gitarové reproduktory
- Cena: Vysoká — 30 – 80 USD za kg kvôli obsahu kobaltu
- Typické aplikácie: Ovládače gitarových zosilňovačov, vintage audiofilské reproduktory, nástrojové mikrofóny
- Zvuková povesť: Mnohí inžinieri a hudobníci opisujú reproduktory vybavené alnico, že majú mäkší, hudobnejší „sag“, ktorý sa prirodzene stláča pri vysokých hlasitostiach – charakteristika preferovaná v bluesových a klasických rockových kontextoch.
- Kľúčové obmedzenie: Nízka koercivita — alnico môže byť čiastočne demagnetizované silnými vonkajšími poľami alebo mechanickým otrasom
3. Neodymové (NdFeB) magnety
Neodymové magnety sú najsilnejším dostupným materiálom s permanentnými magnetmi a spôsobili revolúciu v kompaktnom a ľahkom dizajne reproduktorov – najmä pre profesionálne audio, slúchadlá, prenosné reproduktory a výškové reproduktory. S BHmax 35 – 55 MGOe (až 10-krát silnejší ako ferit), neodým umožňuje výrobcom dosiahnuť vysoké hustoty toku vo veľmi malých, ľahkých magnetických zostavách.
- Energetický produkt (BHmax): 35–55 MGOe
- Remanencia (Br): 1,0 – 1,4 Tesla
- Teplotný limit: Štandardné triedy dimenzované do 80 °C; vysokoteplotné triedy (SH, UH, EH) dimenzované na 150 °C – 200 °C
- Cena: Stredne vysoké – ceny kolíšu s dodávateľským reťazcom vzácnych zemín; približne 60 – 120 USD za kg
- Výhoda hmotnosti: Neodymový magnet môže byť 6 až 10-krát ľahší ako feritový magnet s ekvivalentným tokom
- Typické aplikácie: Monitory do uší (IEM), ovládače slúchadiel, profesionálne reproduktory Line-Array, výškové reproduktory, prenosné reproduktory Bluetooth
- Kľúčové obmedzenie: Náchylné na koróziu (vyžaduje náter); nižšia teplotná tolerancia v štandardných triedach; krehké a náchylné na triesky
4. Magnety Samarium kobalt (SmCo).
Kobaltové magnety Samarium ponúkajú vynikajúcu kombináciu vysokoenergetického produktu a výnimočnej teplotnej stability, vďaka čomu sú preferovanou voľbou pre profesionálne reproduktory pracujúce v extrémnych prostrediach. S BHmax 16-32 MGOe a maximálnou prevádzkovou teplotou 300°C–350°C SmCo prekonáva neodým v podmienkach vysokej teploty alebo korózie.
- Energetický produkt (BHmax): 16–32 MGOe
- Teplotný limit: Do 350°C nepretržite
- Odolnosť proti korózii: Vynikajúci — nevyžaduje ochranný náter
- Cena: Veľmi vysoké — 100 – 250 USD za kg v dôsledku nákladov na suroviny na kobalt a samárium
- Typické aplikácie: Vojenské audio zariadenia, letecké interkomové systémy, špičkové meracie mikrofóny, motoristické interkomy
- Kľúčové obmedzenie: Veľmi drahé a krehké; zriedka opodstatnené pre spotrebiteľské audio aplikácie
Ako sa porovnávajú štyri typy magnetov reproduktorov?
Nasledujúca tabuľka poskytuje vzájomné porovnanie štyroch primárnych typy magnetov používané v reproduktoroch v najkritickejších výkonových a praktických rozmeroch.
| Typ magnetu | BHmax (MGOe) | Maximálna teplota (°C) | Hmotnosť | náklady | Odolnosť proti korózii | Primárne použitie |
| Ferit | 3–5 | 250 | Ťažký | Veľmi nízka | Výborne | Rozpočet/stredný spotrebiteľ |
| Alnico | 5–10 | 540 | Stredná | Vysoká | Dobre | Gitarové zosilňovače, vintage hi-fi |
| Neodym | 35–55 | 80–200 | Veľmi ľahké | Stredná–High | Slabé (vyžaduje náter) | Pro audio, slúchadlá, prenosné |
| Samarium Cobalt | 16–32 | 350 | Svetlo | Veľmi vysoká | Výborne | Letectvo, armáda, špecialista |
Tabuľka 1: Súbežné porovnanie výkonu a nákladov štyroch hlavných typov magnetov používaných v reproduktoroch.
Prečo záleží na veľkosti magnetu pri výkone reproduktora?
Väčší alebo silnejší magnet zvyšuje celkový magnetický tok dostupný na pohon kmitacej cievky, čo priamo zvyšuje citlivosť reproduktora, zlepšuje kontrolu nad pohybom kužeľa a znižuje skreslenie pri vysokých výstupných úrovniach. Citlivosť reproduktora sa meria v dB SPL na 1 watt na 1 meter (dB/W/m). Menič s väčšou zostavou magnetov môže dosiahnuť 92–96 dB/W/m, zatiaľ čo ekvivalent s podvýkonom môže merať až 84–86 dB/W/m – rozdiel 6–10 dB, ktorý vyžaduje na prekonanie 4–10-krát väčší výkon zosilňovača.
Pojem BL produkt (B = hustota toku v medzere, L = dĺžka vodiča kmitacej cievky v poli) kvantifikuje silu motora reproduktora. Vysoká hodnota BL – dosiahnutá vďaka silnejším magnetom a dlhším vinutiam kmitacej cievky – vytvára pevnejšie basy, rýchlejšiu prechodovú odozvu a nižšie THD (celkové harmonické skreslenie). Profesionálne subwoofery často špecifikujú hodnoty BL 20–40 T·m, zatiaľ čo meniče základnej úrovne môžu mať hodnoty BL nižšie ako 10 T·m.
Jednoduché zväčšenie magnetu však automaticky nezlepší všetky aspekty kvality zvuku. Príliš veľký magnet s nedostatočnou geometriou medzery môže nasýtiť pólový nástavec, vytvárať nelinearity toku a skreslenie. Správny návrh magnetického obvodu – vrátane šírky medzery, previsu kmitacej cievky a vyrovnania podvesu vs. previsu – je rovnako dôležitý ako hmotnosť surového magnetu.
Čo je lepšie v reproduktoroch: feritové alebo neodýmové magnety?
Ani ferit, ani neodým nie sú univerzálne „lepšie“ — každý vyniká v iných prípadoch použitia a optimálna voľba závisí od priorít dizajnu reproduktora. Tu je praktická priama analýza:
| Kritérium | Ferit Magnet | Neodym Magnet |
| Hmotnosť for equivalent flux | 6-10x ťažší | Veľmi ľahké |
| Materiálové náklady | Veľmi nízka | Stredná to high |
| Teplotná stabilita | Výborne to 250°C | Štandardná: 80 °C; Vysoká kvalita: 200 °C |
| Odolnosť proti korózii | Výborne — no coating required | Slabé – vyžaduje Ni alebo epoxidový náter |
| Vysoká-power subwoofers | Preferované — ťažká hmota napomáha stabilite | Životaschopné pri správnom riadení tepla |
| Prenosné/ľahké reproduktory | Nie ideálne - príliš ťažké | Výborne — enables compact design |
| Riziko dodávateľského reťazca | Nízka — hojný materiál | Vysokáer — rare-earth supply concentration |
Tabuľka 2: Porovnanie feritových a neodýmových magnetov na použitie v reproduktorových aplikáciách.
Ako magnety v reproduktoroch ovplyvňujú kvalitu zvuku?
Zostava magnetu priamo ovplyvňuje citlivosť, ovládanie basov, skreslenie a presnosť prechodných javov – štyri z najpozoruhodnejších rozmerov kvality zvuku reproduktorov.
Citlivosť a účinnosť
Silnejší magnetický obvod produkuje viac mechanickej sily na watt vstupného výkonu. To je dôvod, prečo profesionálne PA reproduktory s výkonom 100 – 105 dB/W/m dokážu naplniť štadión niekoľkými stovkami wattov, zatiaľ čo zle navrhnutý menič s výkonom 84 dB/W/m vyžaduje na dosiahnutie rovnakého výkonu viac ako 1 000 wattov. V prípade domácich audio systémov každé zvýšenie citlivosti o 3 dB znižuje výkon zosilňovača potrebný na dosiahnutie danej úrovne hlasitosti na polovicu.
Ovládanie basov a tlmenie
Produkt s vysokým BL (silný magnet) zvyšuje elektromagnetické tlmenie na kmitacej cievke, čo pomáha kónusu zastaviť sa presne, keď sa signál zastaví. Výsledkom je prísnejšia, jasnejšia reprodukcia basov. Reproduktory so slabými magnetmi často znejú pri nízkych frekvenciách „zvučne“ alebo „jeden tón“, pretože kužeľ naďalej rezonuje aj po skončení signálu – jav známy ako zvonenie.
Zníženie skreslenia
Nelinearita magnetického poľa v medzere je jedným z primárnych zdrojov THD (totálne harmonické skreslenie) v reproduktoroch. Keď sa kmitacia cievka pohybuje mimo oblasť rovnomerného toku (bežné u vysokofrekvenčných budičov s malými magnetmi), skreslenie prudko stúpa. Dobre navrhnuté magnety udržujú konzistentnú hustotu toku v celom rozsahu výchylky kmitacej cievky, pričom udržujú THD pod 0,5–1 % pri menovitom výkone.
Prechodná odozva
Hudobné prechodné javy – ostrý útok malého bubna, brnkanie struny na gitare, cvaknutie klávesy klavíra – vyžadujú, aby kužeľ extrémne rýchlo zrýchľoval a spomaľoval. Výkonný motor s lineárnym magnetom dáva hlasovej cievke silovú autoritu potrebnú na presné sledovanie týchto rýchlych zmien signálu, výsledkom čoho sú reproduktory, ktoré znejú „rýchlo“, „detailne“ a „artikulujú“ v audiofilských podmienkach.
Často kladené otázky o magnetoch v reproduktoroch
Otázka: Znamená väčší magnet vždy lepší zvuk?
Nie nevyhnutne - väčší magnet zlepšuje výkon iba vtedy, keď je celý magnetický obvod správne navrhnutý tak, aby efektívne využíval dodatočný tok. Veľmi veľký magnet spárovaný so zle navrhnutým pólovým nástavcom alebo príliš veľkou medzerou môže priniesť horšie výsledky ako menšia, dobre optimalizovaná zostava. To znamená, že v inak ekvivalentných dizajnoch väčší feritový magnet alebo neodymový magnet vyššej triedy vo všeobecnosti poskytuje merateľne vyššiu citlivosť a nižšie skreslenie.
Otázka: Môžu sa magnety v reproduktoroch časom demagnetizovať?
Moderné feritové a neodýmové magnety reproduktorov sú extrémne odolné voči demagnetizácii za normálnych prevádzkových podmienok a zachovajú si viac ako 99 % svojho pôvodného toku po celé desaťročia. Alnico magnety sú výnimkou – ich nízka koercivita ich robí zraniteľnými voči čiastočnej demagnetizácii mechanickým nárazom alebo vystavením silnému vonkajšiemu magnetickému poľu. Prevádzka reproduktora pri extrémne vysokých teplotách nad menovitým maximom magnetu je najrealistickejšou príčinou straty toku v reálnom svete.
Otázka: Sú neodýmové magnety reproduktorov lepšie ako feritové na použitie pre audiofilov?
Neodymové magnety umožňujú kompaktnejšie a ľahšie konštrukcie meničov s ekvivalentnou alebo vynikajúcou hustotou toku, ale počuteľné rozdiely v kvalite zvuku medzi neodymovými a feritovými meničmi v dobre navrhnutých dizajnoch sú minimálne, ak sú správne vyrovnané a zmerané. Vnímanie, že neodým znie „jasnejšie“ alebo „tvrdšie“, je častejšie funkciou celkového dizajnu meniča (materiál kužeľa, zavesenie, výhybka) ako samotný typ magnetu. Pre audiofilné aplikácie je kvalita implementácie dôležitejšia ako samotný materiál magnetu.
Otázka: Prečo majú niektoré subwoofery veľmi veľké magnety?
Veľké magnety subwoofera sú potrebné na generovanie obrovskej hnacej sily potrebnej na pohyb ťažkého kužeľa s veľkým priemerom pri nízkych frekvenciách s dostatočnou výchylkou a nízkym skreslením. 15-palcový (38 cm) kužeľ subwoofera môže vážiť 80 až 150 gramov a pri vysokých úrovniach výkonu musí prejsť 20 až 30 mm od vrcholu k vrcholu. Na dosiahnutie tohto cieľa s nízkym skreslením je potrebný veľmi vysoký BL produkt, čo vo feritových prevedeniach znamená zodpovedajúci veľký a ťažký magnet – niektoré profesionálne magnety pre subwoofer vážia 3–8 kg.
Otázka: Rušia magnety reproduktorov inú elektroniku?
Netienené magnety reproduktorov môžu interferovať s blízkymi CRT displejmi, magnetickými pamäťovými médiami a citlivými kompasmi, ale rozptylové pole z moderných tienených dizajnov reproduktorov je zanedbateľné vo vzdialenostiach nad 10–15 cm. Väčšina moderných reproduktorov určených na použitie v stolnom počítači alebo v domácom kine je magneticky tienená pridaním druhého protiľahlého magnetu alebo kovového krytu okolo zostavy hlavného magnetu. Ploché displeje a polovodičové úložné zariadenia (SSD, flash pamäť) nie sú ovplyvnené magnetmi reproduktorov.
Otázka: Čo sa stane, ak magnet reproduktora stratí silu?
Oslabený magnet znižuje súčin BL meniča, čo vedie k nižšej citlivosti, zníženiu ovládania basov, zvýšenému skresleniu a posunu rezonančnej frekvencie. Z praktického hľadiska bude reproduktor znieť tichšie, menej kontrolovane pri nízkych frekvenciách a môže vykazovať počuteľnú „uvoľnenosť“ alebo „zablatenosť“. V profesionálnych inštaláciách môže pravidelné meranie parametrov ovládača Thiele-Small (najmä Bl) odhaliť degradáciu magnetu skôr, ako spôsobí počuteľné problémy. V prípade bežných reproduktorov pre spotrebiteľov je tento scenár extrémne zriedkavý.
Zhrnutie: Čo treba vedieť o magnetoch v reproduktoroch
Magnety v reproduktoroch sú oveľa viac než len pasívne komponenty – sú motorom v srdci každého dynamického reproduktora, ktorý určuje, ako efektívne, presne a silne premieňa budič elektrinu na zvuk. Voľba medzi feritovými, alnico, neodýmovými a samáriovými kobaltovými magnetmi odráža zámerný technický kompromis medzi cenou, hmotnosťou, tepelným výkonom a akustickými prioritami.
- Použite feritové magnety pre nákladovo efektívne, tepelne stabilné, korózii odolné konštrukcie reproduktorov, kde hmotnosť nie je obmedzením.
- Použite Alnico magnety kde sú prioritou vintage tonálny charakter a extrémna teplotná stabilita – najmä pri zosilňovaní gitary.
- Použite neodýmové magnety kde sú nevyhnutné kompaktné rozmery, nízka hmotnosť a vysoká hustota výkonu – profesionálne, prenosné a slúchadlové aplikácie.
- Použite samáriové kobaltové magnety v špeciálnych aplikáciách v extrémnom prostredí, kde žiadny iný magnet nespĺňa tepelné aj korózne požiadavky.
Či už ste dizajnér reproduktorov, zvukový inžinier špecifikujúci komponenty alebo spotrebiteľ, ktorý hodnotí kvalitu produktu, rozumiete úlohe a typu magnety v reproduktoroch vám poskytuje konkrétny, merateľný základ na porovnávanie výkonu – okrem subjektívnych dojmov z počúvania.
