Čo blokuje magnetické polia? Kompletný sprievodca magnetickým tienením

Feromagnetické materiály - ako napríklad mu-kov, mäkké železo a elektrická oceľ - sú najúčinnejšie materiály, ktoré blokujú magnetické polia. Tieto materiály fungujú tak, že presmerujú magnetický tok cez seba, namiesto toho, aby mu umožnili prejsť do chránenej oblasti. Tento článok presne vysvetľuje, ako funguje magnetické tienenie, ktoré materiály fungujú najlepšie, kedy sú potrebné rôzne prístupy a odpovedá na najčastejšie otázky, ktoré ľudia majú o blokovaní magnetických polí.

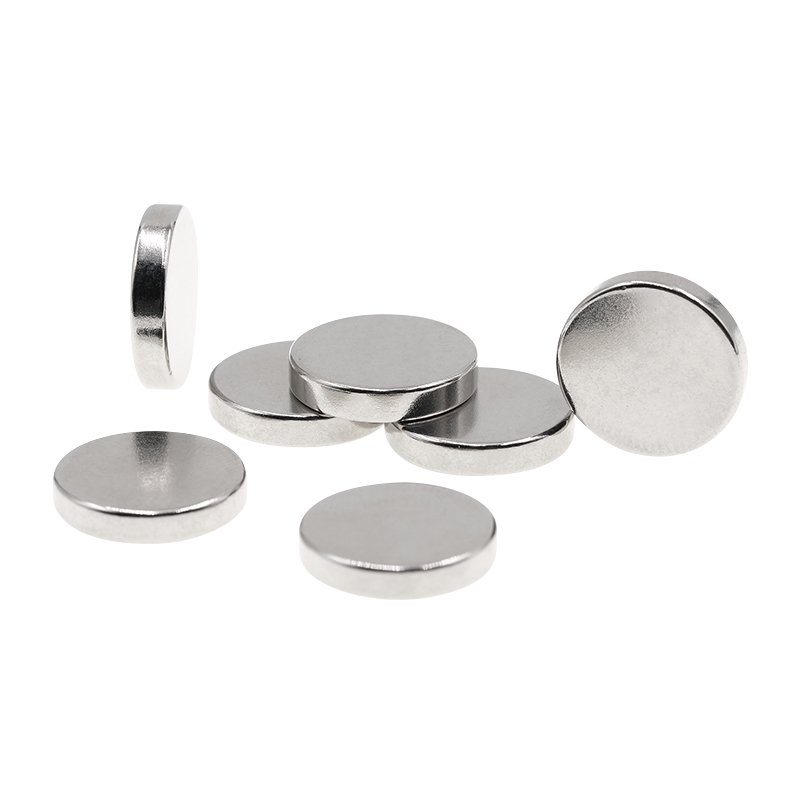

Kliknite a navštívte naše produkty: Spekaný magnet NdFeB

Ako funguje magnetické tienenie

Magnetické polia nemožno jednoducho „zablokovať“ tak, ako je svetlo blokované nepriehľadným povrchom. Namiesto toho magnetické tienenie funguje tak, že poskytuje cestu s nízkym odporom - známu ako a dráha nízkej magnetickej reluktancie — ktorý odvádza siločiary mimo chráneného regiónu. Materiál štítu absorbuje a presmeruje tok, čím sa zníži intenzita poľa vo vnútri alebo za štítom.

Účinnosť tieniaceho materiálu sa meria jeho magnetická permeabilita — ako ľahko materiál umožňuje prechod magnetických siločiar. Čím vyššia je priepustnosť, tým účinnejšie priťahuje a usmerňuje magnetický tok, a preto lepšie tieni.

Dva zásadne odlišné typy magnetických polí vyžadujú rôzne stratégie tienenia:

• Statické (DC) magnetické polia — produkované permanentnými magnetmi a geomagnetickým poľom Zeme. Najlepšie tienené feromagnetickými kovmi s vysokou priepustnosťou.
• Striedavé (AC) elektromagnetické polia (EMF) — produkované elektrickými vedeniami, motormi a elektronikou. Vyžadovať vodivé materiály, ktoré vytvárajú vírivé prúdy, aby pôsobili proti meniacemu sa poľu.

Materiály, ktoré blokujú magnetické polia

1. Mu-Metal (zliatina niklu a železa)

Mu-metal je široko považovaný za najlepší materiál na blokovanie statických magnetických polí . Je to mäkká magnetická zliatina zložená z približne 77 % niklu, 15 % železa a stopových množstiev medi a molybdénu. Jeho relatívna permeabilita môže presiahnuť 100 000, čo znamená, že magnetický tok vedie až 100 000-krát ľahšie ako voľný priestor.

Mu-metal sa používa v citlivých elektronických zariadeniach, prístrojoch MRI, vedeckých prístrojoch a audio transformátoroch. Je však drahý a po vytvarovaní sa musí starostlivo žíhať (tepelne spracovať), pretože mechanické namáhanie znižuje jeho priepustnosť. Je tiež relatívne tenký a ľahký, vďaka čomu je praktický na uloženie citlivých komponentov.

2. Mäkké železo a nízkouhlíková oceľ

Mäkké železo a nízkouhlíková oceľ sú cenovo najefektívnejšie feromagnetické tieniace materiály. S relatívnou permeabilitou v rozmedzí 1 000 – 5 000 sa nevyrovnajú mu-metalu, sú však oveľa lacnejšie a mechanicky robustné. Bežne sa používajú v transformátoroch, krytoch motorov a priemyselných tieneniach.

Na hrúbke štítu záleží: hrubšie mäkké železo poskytuje silnejší útlm. Oceľové kryty sa často používajú ako prvá obranná línia s pridanou kovovou výstelkou pre kritické vnútorné vrstvy v presných aplikáciách.

3. Elektrická oceľ (kremíková oceľ)

Elektrická oceľ , tiež nazývaná kremíková oceľ, je zliatina železa s obsahom kremíka 1–4,5 %. Kremík zlepšuje elektrický odpor (znižuje straty energie z vírivých prúdov) a zvyšuje priepustnosť v určitých orientáciách. Je to štandardný materiál pre jadrá transformátorov a lamely elektromotorov, kde musí efektívne zvládať striedavé magnetické polia bez nadmerného vytvárania tepla.

4. Hliník a meď (pre AC/EMF tienenie)

Hliník a meď sú nemagnetické, ale sú vynikajúcimi vodičmi elektriny. Pre striedavé magnetické polia a elektromagnetické rušenie (EMI) , tieto kovy poskytujú tienenie prostredníctvom indukcie vírivých prúdov. Keď do vodiča vstúpi striedavé magnetické pole, indukuje kruhové prúdy, ktoré generujú opačné magnetické pole, čím sa pôvodné pole účinne tlmí.

Meď je ťažšia a drahšia ako hliník, ale ponúka vyššiu vodivosť. Hliník je ľahší a často sa uprednostňuje pre veľké tienenie. Ani jeden materiál nie je účinný proti statickým magnetickým poliam.

5. Feritové materiály

Ferit je keramická zlúčenina vyrobená z oxidu železa v kombinácii s inými oxidmi kovov (ako je mangán, zinok alebo nikel). Ferity majú vysoký elektrický odpor , vďaka čomu sú obzvlášť účinné pri vysokých frekvenciách, kde by straty vírivými prúdmi prehrievali kovové štíty. Feritové guľôčky, jadrá a dlaždice sa široko používajú v elektronike na potlačenie vysokofrekvenčného EMI a rádiofrekvenčného rušenia (RFI).

6. Supravodiče

Pri extrémne nízkych teplotách vykazujú supravodivé materiály Meissnerov efekt — úplne vytláčajú magnetické polia zo svojho vnútra a vytvárajú dokonalé magnetické tienenie. Používa sa v pokročilom výskume fyziky a aplikáciách kvantových výpočtov. Požiadavka na kryogénne chladenie však robí supravodiče nepraktickými pre každodenné tienenie.

Porovnanie materiálov magnetického tienenia

Nasledujúca tabuľka porovnáva najčastejšie používané materiály na blokovanie magnetických polí v rámci kľúčových kritérií výkonu a praktických kritérií:

Čo neblokuje magnetické polia?

Mnoho ľudí je prekvapených, keď sa dozvedia, že bežné materiály ponúkajú malú alebo žiadnu ochranu proti magnetickým poliam. Pochopenie týchto obmedzení je kľúčové pre správny návrh tienenia.

• Plast a guma: Tieto nevodivé materiály sú úplne transparentné pre magnetické polia všetkých frekvencií.
• Drevo: Žiadne tieniace vlastnosti akéhokoľvek druhu.
• sklo: Plne transparentné pre statické aj striedavé magnetické polia.
• Vedúci: Napriek tomu, že je olovo spojené s tienením žiarenia, nemá žiadne špeciálne vlastnosti magnetického tienenia.
• Nerezová oceľ (austenitická): Bežné triedy nehrdzavejúcej ocele 304 a 316 sú nemagnetické vďaka svojej kryštálovej štruktúre, ktorá poskytuje malé magnetické tienenie. Magneticky použiteľné sú len feritické a martenzitické triedy.
• Betón a tehla: Žiadny magnetický tieniaci efekt.
• voda: Voda je diamagnetická, ale len do extrémne malej miery – v podstate žiadny praktický tieniaci efekt.

Bežné aplikácie magnetického tienenia

Lekárske zobrazovanie (MRI)

Prístroje MRI generujú extrémne silné magnetické polia (1,5T až 7T). Tienenie miestnosti mu-kovmi a inými feromagnetickými materiálmi zabraňuje rušeniu poľa s blízkymi elektronickými zariadeniami a zabraňuje priťahovaniu vonkajších feromagnetických predmetov do stroja, čo môže byť životu nebezpečné.

Spotrebná elektronika

Smartfóny, notebooky a audio zariadenia obsahujú vnútorné magnetické tieniace vrstvy – často vyrobené z tenkej mu-metalovej fólie alebo feritových plátov – aby sa zabránilo rušeniu magnetických polí reproduktorov, motorov a bezdrôtových nabíjacích cievok s inými komponentmi, ako sú senzory alebo obrazovky.

Výkonové transformátory a distribučné zariadenia

Transformátorové jadrá vyrobené z elektroocele účinne vedú a obsahujú striedavý magnetický tok, čím maximalizujú účinnosť prenosu energie a minimalizujú rozptylové polia. Oceľové kryty okolo distribučných transformátorov ďalej znižujú stopu vonkajšieho magnetického poľa.

Vojenstvo a obrana

Námorné plavidlá používajú demagnetizačné systémy a magnetické tienenie na zníženie ich magnetického podpisu, čo sťažuje ich detekciu magneticky spúšťanými mínami. Citlivá palubná elektronika je tienená aj pred vlastnou veľkou magnetickou infraštruktúrou lode.

Nástroje vedeckého výskumu

Elektrónové mikroskopy, magnetometre a komponenty urýchľovačov častíc musia byť tienené pred okolitými magnetickými poľami (vrátane zemského poľa), aby fungovali presne. Viacvrstvové mu-metalové kryty môžu pre takéto aplikácie znížiť vnútorné pole takmer na nulu.

Bezdrôtové nabíjanie a platobné karty

Tenké feritové pláty sú umiestnené za cievkami bezdrôtového nabíjania v telefónoch a inteligentných hodinkách, aby sa zabránilo zahrievaniu kovových komponentov zariadenia striedavým magnetickým poľom a zlepšila sa účinnosť spojenia. Kreditné karty s magnetickými prúžkami obsahujú podobné tenké tieniace vrstvy.

Statické magnetické tienenie vs. EMF tienenie: kľúčové rozdiely

Výber správneho prístupu tienenia vyžaduje pochopenie, či máte do činenia so statickým magnetickým poľom alebo časovo premenlivým elektromagnetickým poľom. V tabuľke nižšie sú zhrnuté hlavné rozdiely:

Koncept hĺbky pokožky

Pre striedavé magnetické polia platí hĺbka kože je kritickým parametrom dizajnu. Popisuje, ako hlboko preniká striedavé elektromagnetické pole do vodiča pred zoslabením na 1/e (~37 %) jeho povrchovej hodnoty. Pri vyšších frekvenciách sa hĺbka pokožky znižuje, čo znamená, že tenšie štíty sú účinné. Pri nižších frekvenciách (ako sú frekvencie elektrického vedenia 50 – 60 Hz) je hĺbka pokožky veľká, čo si vyžaduje hrubšie alebo vodivejšie materiály na účinné tienenie.

Často kladené otázky (FAQ)

Záver

Pochopenie toho, čo blokuje magnetické polia, si vyžaduje poznať typ poľa, s ktorým máte čo do činenia. Pre statické magnetické polia sú najlepšou voľbou feromagnetické materiály s vysokou permeabilitou – najmä mu-kov, mäkké železo a elektrooceľ. Pre striedavé elektromagnetické polia a EMI poskytujú vodivé materiály ako meď a hliník, ako aj feritové kompozity účinné tienenie prostredníctvom mechanizmov vírivých prúdov.

Žiadny materiál nefunguje dokonale vo všetkých situáciách. Najlepšie riešenia magnetického tienenia sú navrhnuté pre špecifický typ poľa, frekvenčný rozsah, intenzitu poľa a geometrické požiadavky aplikácie. V náročných aplikáciách sa kombinuje viacero vrstiev rôznych materiálov, aby sa dosiahol požadovaný útlm v širokom rozsahu typov polí a frekvencií.

Hlavné praktické poznatky: použitie mu-metal pre presné statické tienenie , elektrooceľ na tienenie transformátora a motora , meď alebo hliník pre AC a RF kryty , a ferit na potlačenie vysokofrekvenčného EMI . Nepredpokladajte, že bežné materiály ako plast, betón alebo sklo ponúkajú akúkoľvek ochranu – nie.
