Aké sú triedy magnetov a ako ovplyvňujú výkon?

Typy magnetov sú štandardizované číselné a písmenové kódy, ktoré popisujú magnetickú silu, teplotnú odolnosť a koercitivitu magnetu – a výber nesprávnej triedy môže spôsobiť zlyhanie zariadenia, stratu energie alebo bezpečnostné riziká. Či už vyberáte magnet pre elektromotor, lekárske zariadenie, priemyselný senzor alebo svojpomocný projekt, pochopte triedy magnetov je najdôležitejším krokom vo výberovom procese. Táto príručka vysvetľuje každý hlavný systém tried, porovnáva kľúčové metriky výkonu a pomáha vám vybrať ten správny magnet pre vašu presnú aplikáciu.

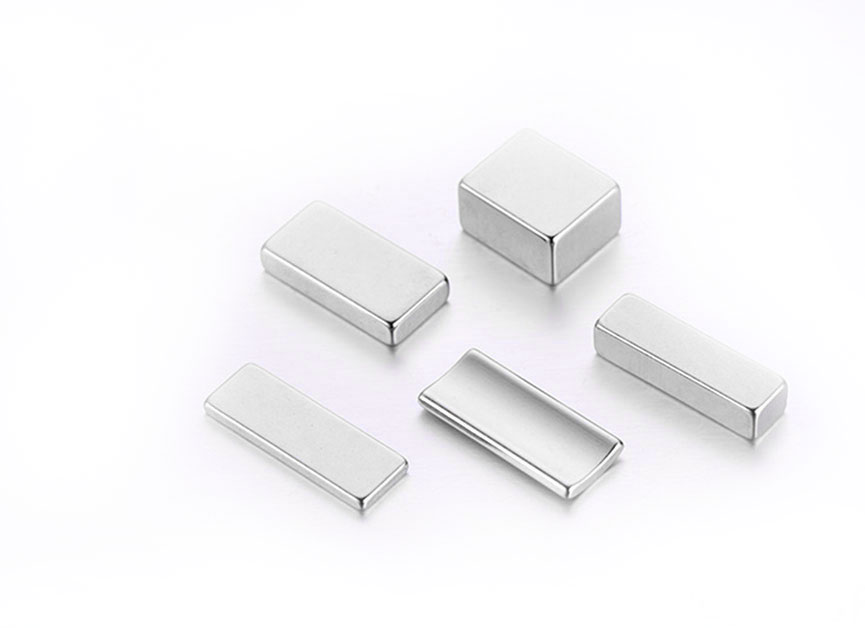

Kliknite a navštívte naše produkty: Spekaný magnet NdFeB

Čo vlastne znamenajú známky magnetu?

Typ magnetu je skrátený kód, ktorý kóduje tri kritické magnetické vlastnosti: maximálny energetický produkt (BHmax), reziduálna hustota toku (Br) a koercitívna sila (Hc) – všetky určujú, ako silne a spoľahlivo bude magnet fungovať v danom prostredí.

Každý typ magnetu má svoj vlastný systém hodnotenia. Neodymové (NdFeB) magnety používajú predponu „N“, za ktorou nasleduje číslo (napr. N35, N52), zatiaľ čo samáriové kobaltové magnety používajú označenia ako SmCo18 alebo SmCo26. Magnety Alnico používajú stupne 1 až 9 a feritové (keramické) magnety sú v čínskych štandardoch klasifikované ako C1 až C8 alebo podľa série Y.

Pochopenie čísel a písmen v a magnetická trieda kód odhaľuje všetko o tom, ako sa bude magnet správať:

• Číslo v neodýmových triedach sa vzťahuje na maximálny energetický produkt v Mega-Gauss-Oersteds (MGOe). N52 má BHmax približne 52 MGOe – najvyšší komerčne dostupný stupeň.
• Prípona písmena (M, H, SH, UH, EH, AH) označuje maximálnu prevádzkovú teplotu magnetu a hodnotu vnútornej koercitivity.
• Žiadna prípona (napr. N35, N42) znamená štandardnú teplotnú odolnosť do približne 80 °C (176 °F).

Tri jadrové magnetické vlastnosti za každou triedou magnetu

Každý typ magnetu je definovaný tromi merateľnými vlastnosťami, ktoré spolu určujú výkon v reálnom svete: hustota reziduálneho toku (Br), koercitívna sila (Hc) a maximálny energetický produkt (BHmax).

1. Hustota zvyškového toku (Br)

Br meria silu magnetického poľa, ktoré magnet vytvára po odstránení magnetizačného poľa. Vyjadruje sa v Tesle (T) alebo Gaussoch (G), kde 1 Tesla = 10 000 Gaussov. Neodymový magnet N52 má Br približne 1,44–1,52 T, zatiaľ čo magnet N35 meria približne 1,17–1,22 T. Vyšší Br znamená silnejšiu ťažnú silu pre danú veľkosť magnetu.

2. Donucovacia sila (Hc)

Hc je odpor magnetu voči demagnetizácii - aké ťažké je odstrániť pole magnetu pomocou opačnej magnetickej sily alebo zvýšenej teploty. Meria sa v Oerstedoch (Oe) alebo kA/m. Teplotné označenia vyššieho stupňa (H, SH, UH, EH) dosahujú vyššiu koercitivitu za cenu mierne zníženého Br. Pre motory a generátory, kde magnet čelí silným opačným poliam, je koercivita často dôležitejšia ako hrubá sila ťahu.

3. Maximálny energetický produkt (BHmax)

BHmax je jediné najdôležitejšie číslo v každom magnetická trieda . Vyjadrené v MGOe (Mega-Gauss-Oersteds) alebo kJ/m³, predstavuje hustotu magnetickej energie uloženej v materiáli. Vyšší BHmax znamená, že môžete použiť fyzicky menší magnet na dosiahnutie rovnakej prídržnej alebo zdvíhacej sily, čo má obrovský význam v aplikáciách s obmedzeným priestorom a hmotnosťou – ako sú motory elektrických vozidiel, letecké komponenty a miniaturizovaná elektronika.

Vysvetlenie tried neodymových magnetov: od N35 po N52 a ďalej

Neodymové magnety sú najsilnejšie permanentné magnety dostupné na trhu a ich systém tried – v rozsahu od N35 do N52 – je dnes najčastejšie uvádzanou klasifikáciou magnetických tried v strojárstve a výrobe.

Predpona "N" znamená neodýmový železobór (NdFeB). Nasledujúce číslo označuje hodnotu BHmax v MGOe. Voliteľná prípona písmena označuje maximálnu prevádzkovú teplotu a triedu koercitivity:

• Žiadna prípona (standard): Maximálna prevádzková teplota ~80 °C
• M (stredne): Maximálna prevádzková teplota ~100°C
• H (vysoké): Maximálna prevádzková teplota ~120°C
• SH (Super High): Maximálna prevádzková teplota ~150 °C
• UH (ultra vysoká): Maximálna prevádzková teplota ~180 °C
• EH (extrémne vysoké): Maximálna prevádzková teplota ~200°C
• AH (Aerospace High): Maximálna prevádzková teplota ~230°C

Tabuľka: Porovnanie tried neodymových magnetov podľa BHmax, zvyškovej hustoty toku, teplotného hodnotenia a typickej aplikácie.

Jeden kritický kompromis: so zvyšujúcim sa číslom triedy (silnejšie BHmax) sa magnet stáva krehkejším a náchylnejším na koróziu. Magnety N52 sú mechanicky krehké a vo väčšine aplikácií vyžadujú ochranné povlaky (niklové, epoxidové alebo pozlátené). Magnety N35 sú pomerne odolnejšie a ľahšie sa s nimi bezpečne manipuluje.

Samarium kobalt Magnet stupňas: Vysokoteplotná alternatíva

Samarium kobaltové (SmCo) magnety ponúkajú triedy magnetov, ktoré odolávajú teplotám až do 350 °C, čo z nich robí preferovanú voľbu pre letectvo, obranu a priemyselné aplikácie s vysokými teplotami, kde by neodýmové triedy katastrofálne zlyhali.

Magnety SmCo sa dodávajú v dvoch hlavných sériách, z ktorých každá má odlišné charakteristiky:

Séria SmCo 1:5 (SmCo5)

Tieto druhy (SmCo14 až SmCo20) majú hodnoty BHmax v rozmedzí od 14 do 20 MGOe. Hoci sú triedy SmCo5 v absolútnom energetickom produkte nižšie ako neodým, vykazujú extrémne vysokú koercitivitu – zvyčajne 700–900 kA/m – vďaka čomu sú prakticky imúnne voči demagnetizácii. Pracujú spoľahlivo až do 250 °C a používajú sa v presných prístrojoch, mikrovlnných zariadeniach a trubiciach s postupnou vlnou.

Séria SmCo 2:17 (Sm₂Co₁₇)

Tieto druhy (SmCo22 až SmCo32) dosahujú hodnoty BHmax 22–32 MGOe – blížia sa stupňom neodýmu nižšej úrovne, pričom si zachovávajú plnú teplotnú odolnosť až do 350 °C. Vnútorná koercivita tried Sm₂Co₁₇ dosahuje 1 600 kA/m alebo viac, čo je najviac zo všetkých komerčných materiálov s permanentnými magnetmi. Aplikácie zahŕňajú senzory prúdových motorov, satelitné komponenty a nástroje na vŕtanie oleja.

Tabuľka: Samarium kobaltový magnet triedy podľa energetického produktu, maximálnej teploty a koercitivity.

Alnico Magnet Grades: Klasický umelec pre stabilitu pri vysokej teplote

Typy magnetov Alnico (1 až 9) ponúkajú najvyššie prevádzkové teploty zo všetkých komerčných permanentných magnetov – až do 540 °C – ale s výrazne nižšou koercitivitou ako triedy vzácnych zemín, vďaka čomu sú vhodné len pre aplikácie s nízkym rizikom demagnetizácie.

Alnico je zliatina hliníka (Al), niklu (Ni) a kobaltu (Co) – odtiaľ názov. Číslo triedy odráža zloženie zliatiny a spôsob výroby (liate vs. spekané). Triedy liateho alnico (Alnico 1–9) sú izotropné alebo anizotropné s hodnotami BHmax v rozsahu od 1,4 MGOe (Alnico 1) do 10,5 MGOe (Alnico 9). Spekané alnico triedy ponúkajú o niečo nižší magnetický výkon, ale väčšiu rozmerovú konzistenciu.

Kľúčové aplikácie pre alnico triedy zahŕňajú snímače elektrickej gitary, analógové senzory, relé, reproduktory a magnetrónové elektrónky. Napriek nízkej koercitivite (zvyčajne 50–160 kA/m) si alnico magnety spoľahlivo zachovávajú svoju magnetizáciu v stabilných, nereverzných prostrediach pri extrémnych teplotách, kde by sa neodýmové a SmCo triedy degradovali alebo oxidovali.

Feritové (keramické) magnety: Nákladovo efektívny pracant

Feritové magnety – klasifikované ako C1 až C8 v severoamerických normách alebo Y10 až Y40 v čínskom/ISO systéme – poskytujú mierny magnetický výkon pri najnižších nákladoch na kilogram akéhokoľvek materiálu s permanentnými magnetmi, čo z nich robí najrozšírenejší typ magnetu na svete.

Feritové (keramické) magnety sú vyrobené z oxidu železa kombinovaného so stronciom alebo uhličitanom bárnatým. Sú tvrdé, krehké, odolné voči korózii a lacné – 10 lb vrece feritového magnetického materiálu stojí zlomok ekvivalentného neodýmového materiálu. Hodnoty BHmax pre feritové triedy sa pohybujú od 1,0 MGOe (C1) do 4,0 MGOe (C8), čo je približne 10–12-krát nižšie ako u prvotriednych neodymových tried.

Tabuľka: Feritové (keramické) magnety podľa noriem USA a ISO/Čína s kľúčovými magnetickými vlastnosťami.

Feritové magnety sú odolné voči korózii bez povrchovej úpravy, odolávajú teplotám až do 250 °C a sú preferovanou voľbou pre aplikácie, kde sú prioritou veľký objem, nízka cena a stredná pevnosť – ako sú tesnenia dverí chladničky, malé jednosmerné motory v domácich spotrebičoch a magnetické separačné systémy.

Triedy magnetu podľa typu: Porovnanie výkonu hlava-hlava

Pri porovnávaní druhov magnetov medzi rôznymi typmi materiálov vedie neodým v surovej magnetickej sile, samáriový kobalt vedie v tepelnej odolnosti, alnico vedie v tepelnej stabilite a ferit vedie v nákladovej efektívnosti – každá trieda triedy má doménu, kde je neprekonateľná.

Tabuľka: Medzimateriálové porovnanie tried magnetov podľa kľúčových výkonov a fyzikálnych vlastností.

Ako si vybrať správnu kvalitu magnetu pre vašu aplikáciu

Výber správnej triedy magnetu si vyžaduje zodpovedanie štyroch otázok: Aká je potrebná sila? Akú teplotu dosiahne magnet? Bude čeliť opačným magnetickým poliam? A aká je veľkosť a rozpočtové obmedzenie?

Krok 1: Definujte požadovanú silu držania alebo zdvíhania

Začnite s požiadavkou na silu v librách alebo Newtonoch. Neodymové magnety vyššej triedy dokážu z disku s priemerom iba 3 palce dodať ťahové sily presahujúce 600 libier. Napríklad blokový magnet triedy N52 2" × 1" × ½" dodáva približne 110 libier (490 N) ťažnej sily proti oceľovému povrchu – užitočné údaje pri výbere triedy pre upínacie, upínacie alebo zdvíhacie aplikácie.

Krok 2: Zhodnoťte prevádzkovú teplotu

Toto je najčastejšie prehliadaný faktor magnetická trieda výber. Štandardný magnet N42 začína trvalo strácať magnetizáciu nad 80°C. Ak vaša aplikácia zahŕňa vykurovanie motora, motorové priestory alebo priemyselné pece, musíte buď prejsť na triedu N42H, N42SH alebo N42UH – alebo úplne prejsť na triedy samáriového kobaltu alebo alnico pre prostredia s najvyšším tepelným zaťažením.

Krok 3: Vyhodnoťte riziko demagnetizácie

Aplikácie, kde je magnet obklopený protiľahlými poľami - ako napríklad v motoroch, generátoroch alebo tienení MRI - vyžadujú triedy s vysokou koercitivitou. V týchto scenároch môže výber triedy s príponou SH alebo UH oproti štandardnej triede znamenať rozdiel medzi 10 rokmi stabilného výkonu a úplnou demagnetizáciou v priebehu niekoľkých mesiacov.

Krok 4: Zvážte fyzické a environmentálne obmedzenia

Ak bude magnet vystavený vlhkosti, slanej vode alebo chemikáliám, odolnosť voči korózii sa stáva prioritou. Feritové a SmCo triedy prirodzene odolávajú korózii. Neodymové druhy vyžadujú ochranné nátery; Trojvrstvové pokovovanie nikel-meď-nikel je štandardné, ale pre morské prostredie alebo prostredie s vysokou vlhkosťou je potrebný epoxidový alebo parylénový náter. Zvážte aj mechanické otrasy – alnico a feritové druhy sa pri náraze menej štiepia alebo rozbijú ako krehké neodýmové alebo SmCo triedy.

Aplikácie v reálnom svete: Kde sa používa aký druh magnetu?

Rôzne priemyselné odvetvia neustále uprednostňujú špecifické druhy magnetov na základe ich jedinečných kombinácií požiadaviek na výkon, podmienok prostredia a cenovej citlivosti.

• Elektrické vozidlá (elektrické motory): Neodymové triedy N38UH až N45SH sú štandardné. Tieto druhy vyrovnávajú vysoký BHmax s prevádzkovými teplotami 150 °C vo vnútri trakčných motorov. Jedna pohonná jednotka EV môže obsahovať 2–4 kg odstupňovaných neodymových magnetov.
• Veterné turbíny: Veľké turbíny s priamym pohonom používajú neodýmové magnety triedy N35SH alebo N38SH vo viacsegmentových rotorových poliach. Jedna 3 MW turbína s priamym pohonom môže použiť 600 – 700 kg materiálu neodýmových magnetov.
• Lekárske pomôcky (MRI): Systémy MRI s vysokým poľom používajú supravodivé elektromagnety, ale skenery MRI s permanentnými magnetmi používajú neodýmové polia triedy N50 alebo N52, ktoré vytvárajú polia 0,2–0,7 Tesla.
• Spotrebná elektronika: Reproduktory, slúchadlá a vibračné motory smartfónov používajú prevažne neodymové magnety triedy N35–N42 kvôli ich kompaktným rozmerom a vysokej hustote sily.
• Letectvo a obrana: Typy SmCo26 a SmCo30 dominujú v gyroskopoch, radarových systémoch a satelitnom riadení polohy, kde sú zmeny teploty od -180 °C do 300 °C rutinou.
• Gitarové snímače: Stupne Alnico 2 (teplý, komprimovaný tón), Alnico 5 (jasný, čistý tón) a Alnico 8 (moderný vysokovýkonný tón) sú definujúcim faktorom zvuku snímača elektrickej gitary – dobre pochopená aplikácia rozdielov v alnico medzi hudobníkmi a gitaristami.
• Tesnenia chladničky a jednosmerné motory: Feritové triedy C5 a C8 dominujú vďaka svojej odolnosti proti korózii, rozmerovej stabilite a extrémne nízkym jednotkovým nákladom – denne sa ich po celom svete vyrábajú desiatky miliónov.

Často kladené otázky o triedach magnetov

Otázka: Je vyššie číslo magnetu vždy lepšie?

Nie nevyhnutne. Vyšší počet neodýmových tried (napr. N52 vs. N35) znamená väčší produkt magnetickej energie a silnejšiu ťažnú silu – ale tiež znamená väčšiu krehkosť, mierne zníženú teplotnú stabilitu a vyššie náklady. Pre aplikácie, ktoré nevyžadujú maximálnu intenzitu poľa, stredná trieda, ako je N42, často poskytuje najlepšiu rovnováhu medzi výkonom, odolnosťou a cenou. Vždy priraďte známku skutočným požiadavkám aplikácie, nie predvolenú najvyššiu dostupnú hodnotu.

Otázka: Môžu magnety časom stratiť svoju kvalitu?

áno. Všetky permanentné magnety zaznamenajú určitý stupeň demagnetizácie v priebehu času, ale rýchlosť závisí od stupňa a podmienok. Vysokokvalitné neodýmové magnety skladované pri izbovej teplote mimo protiľahlých polí a tepla stratia menej ako 1 % svojej magnetizácie za 100 rokov. Avšak vystavenie akéhokoľvek magnetu teplotám nad jeho menovitým maximom - aj keď krátko - môže spôsobiť okamžitú, nezvratnú čiastočnú demagnetizáciu, ktorú žiadny proces remagnetizácie nedokáže úplne opraviť.

Otázka: Aký je rozdiel medzi triedami magnetov N42 a N42H?

Oba stupne majú rovnakú hodnotu BHmax (~40–43 MGOe) a reziduálnu hustotu toku (Br ~1,29–1,35 T). Kľúčovým rozdielom je maximálna prevádzková teplota: N42 je dimenzovaná na 80 °C, zatiaľ čo N42H je dimenzovaná na 120 °C. Prípona „H“ označuje vyššiu vnútornú koercitivitu dosiahnutú modifikovaným zložením zliatiny alebo spracovaním – s cenovou prémiou približne 10–20 % v porovnaní so štandardom N42.

Otázka: Sú triedy magnetov štandardizované globálne?

Existuje široká medzinárodná zhoda v oblasti označenia magnetov vzácnych zemín, ale nie úplná štandardizácia. Norma IEC 60404-8-1 a čínske normy GB/T pre NdFeB sú široko dodržiavané, ale niektorí výrobcovia používajú vlastné označenia akosti, ktoré sa priamo nemapujú. Vždy si od dodávateľa vyžiadajte úplnú demagnetizačnú krivku (krivka B-H) pre kritické technické aplikácie, namiesto toho, aby ste sa pri overovaní presného výkonu spoliehali len na číslo triedy.

Otázka: Aký druh magnetu by som mal použiť na vonkajšie alebo námorné použitie?

Pre vonkajšie alebo morské prostredie sú najlepšími možnosťami ferit (C5–C8) pre potreby strednej pevnosti alebo samáriový kobalt (SmCo26–SmCo30) pre požiadavky vysokej pevnosti. Obidva sú vo svojej podstate odolné voči korózii bez dodatočných náterov. Ak sa na pevnosť vyžadujú neodýmové triedy, špecifikujte radšej epoxidový alebo parylén-C povlak než štandardné poniklovanie, ktoré sa môže v prostredí so slanou vodou časom delaminovať. Pravidelne kontrolujte a vymieňajte neodymové magnety v námornej prevádzke ako preventívne opatrenie.

Otázka: Môžem zlepšiť kvalitu magnetu, ktorý už mám, jeho opätovnou magnetizáciou?

Opätovné zmagnetizovanie môže obnoviť čiastočne demagnetizovaný magnet na jeho pôvodnú špecifikáciu, ale nemôže vylepšiť magnet nad rámec stropu BHmax jeho materiálu. Magnetický stupeň je určený zložením zliatiny a mikroštruktúrou stanovenou počas výroby – nie silou aplikovaného magnetizačného poľa. Ak chcete dosiahnuť vyššiu triedu, musíte magnet nahradiť magnetom vyrobeným z kvalitnejšieho materiálu.

Otázka: Ako ovplyvňujú triedy magnetov ceny?

V rámci rodiny neodýmov každý stupeň nahor (napr. N35 → N42 → N48 → N52) zvyčajne pridáva 5–15 % k jednotkovej cene za rovnakú geometriu. Teplotne ohodnotené prípony zvyšujú náklady: N42UH môže stáť o 25–40 % viac ako štandardný N42 rovnakých rozmerov. Typy kobaltu Samarium sú podľa hmotnosti 3–5× drahšie ako ekvivalentné druhy neodýmu, predovšetkým kvôli nákladom na kobalt a zložitejšiemu procesu spekania.

Záver: Prispôsobenie správnej triedy magnetu vašim potrebám

Pochopenie tried magnetov nie je len technické cvičenie – je to základ spoľahlivého, bezpečného a nákladovo efektívneho dizajnu v akejkoľvek aplikácii, ktorá závisí od permanentných magnetov.

Hlavná vec: žiadny jednotlivec magnetická trieda je univerzálne nadradený. Neodym N52 dodáva bezkonkurenčnú surovú magnetickú energiu, ale zlyháva nad 80 °C a rýchlo koroduje bez ochrany. SmCo30 prežije 350 °C prostredia s mimoriadnou koercitivitou, ale stojí päťkrát viac. Alnico 5 vyniká vysokoteplotnou stabilitou s jedinečnými tonálnymi vlastnosťami pre audio aplikácie, ale ľahko sa demagnetizuje pod protiľahlými poľami. Ferrite C8 je ekonomická voľba odolná voči poveternostným vplyvom pre veľkoobjemové aplikácie so strednou pevnosťou.

Pri výbere triedy vždy začnite prevádzkovým prostredím – teplotou, chemickou expozíciou a intenzitou opačného poľa – pred optimalizáciou na magnetickú silu. Správne odstupňovaný magnet funguje spoľahlivo po celé desaťročia; nedostatočne špecifikovaný môže zlyhať v priebehu týždňov. Prezrite si celú B-H demagnetizačnú krivku pre akúkoľvek triedu magnetov používanú v kritickom inžinierstve a vždy overte triedu s certifikovanými testovacími údajmi od vášho dodávateľa, namiesto toho, aby ste sa spoliehali len na nominálne špecifikácie.
