A senzorový magnet je rozhodujúcim prvkom, ktorý premieňa mechanický pohyb na interpretovateľný signál magnetického poľa, ktorý priamo určuje presnosť, spoľahlivosť a životnosť bezkontaktných systémov merania polohy, rýchlosti a uhla. Bez precízne navrhnutého permanentného magnetu ani ten najsofistikovanejší magnetický snímací čip nedokáže poskytnúť dôveryhodné údaje. Dnes sa presadzujú prelomy v zložení materiálov vzácnych zemín, geometrická optimalizácia a teplotne stabilné povlaky senzorový magnet výkon do nového územia, čo umožňuje submikrónové lineárne rozlíšenie a uhlovú presnosť pod 0,1 stupňa. Tento článok sa zaoberá vedou o materiáloch, metodológiou dizajnu a aplikačným prostredím, ktoré vytvárajú senzorový magnet základný kameň modernej elektrifikácie a automatizácie.
Preskúmajte kľúčové aplikácie magnetických materiálov
1. Rozširujúca sa úloha senzorových magnetov vo svete založenom na údajoch
Globálny trh s magnetickými senzormi, priamo poháňaný dopytom po vysokom výkone senzorový magnet komponenty, dosiahol v roku 2023 hodnotu 5,8 miliardy USD a predpokladá sa, že sa do roku 2030 vyšplhá na 9,3 miliardy USD pri zloženom ročnom raste 7,2 percenta, podľa správy spoločnosti Grand View Research z roku 2024. Tento rast pramení z troch nezastaviteľných trendov: elektrifikácia vozidiel, automatizácia továrne a šírenie pripojených zariadení. V každom prípade, senzorový magnet sedí na fyzickom rozhraní medzi pohyblivou časťou a elektronickou riadiacou jednotkou.
A senzorový magnet funguje tak, že generuje definované magnetické pole, ktoré je detekované Hallovým efektom, AMR (anizotropný magnetorezistívny), GMR (obrovský magnetorezistívny) alebo TMR (tunelový magnetorezistívny) senzorovým prvkom. Keď sa magnet pohybuje vzhľadom k senzoru, vektor poľa sa mení a premieňa polohu alebo rotáciu na merateľný elektrický signál. Tento princíp je základom všetkého, od snímačov krútiaceho momentu elektronického posilňovača riadenia až po kolaboratívne snímače kĺbov robotov.
1.1 Elektrifikácia automobilového priemyslu si vyžaduje magnety snímača s nulovým zlyhaním
Moderné vozidlá obsahujú 60 až 120 magnetických senzorov a každý z nich si vyžaduje vlastný senzorový magnet . Medzi kľúčové aplikácie patrí snímanie polohy kľukového hriadeľa, detekcia otáčok kolies pre ABS a riadenie stability, monitorovanie polohy škrtiacej klapky a spätná väzba polohy rotora v trakčných motoroch. V systémoch elektrického posilňovača riadenia poskytuje diametrálne magnetizovaný prstencový magnet spárovaný s Hallovým poľom meranie uhla krútiaceho momentu s rozlíšením lepším ako 0,05 stupňa, čo priamo ovplyvňuje pocit z riadenia a bezpečnosť. Jednobodové zlyhanie v a senzorový magnet v dôsledku demagnetizácie pri 180 stupňoch Celzia alebo mechanického zlomu môže viesť k strate kritických funkcií vozidla, čo vedie k prísnym normám materiálovej kvalifikácie.
1.2 Priemyselná automatizácia sa spolieha na robustnú magnetickú spätnú väzbu
Podlahy v továrňach predstavujú extrémne podmienky: rozstrek chladiacej kvapaliny, kovový prach, vibrácie a veľké výkyvy teploty od mínus 40 do plus 120 stupňov Celzia. Senzorový magnet Zostavy v lineárnych kódovačoch a rotačných snímačoch polohy musia udržiavať stabilitu magnetického toku v rámci 1 percenta počas 10-ročnej životnosti. Kolaboratívne roboty využívajú kompaktné viacpólové prstencové magnety na dosiahnutie presnosti polohy spoja plus mínus 0,01 milimetra, čo umožňuje bezpečnú interakciu medzi človekom a robotom. Podľa údajov Medzinárodnej federácie robotiky prekročili globálne inštalácie priemyselných robotov v roku 2023 550 000 jednotiek, z ktorých každá obsahuje niekoľko senzorový magnet založené spätnoväzbové slučky.
1.3 IoT a spotrebiteľské zariadenia miniaturizujú architektúry senzorových magnetov
Inteligentné vodomery, nositeľné monitory zdravia a závesy dronov používajú miniatúrne senzorový magnet komponenty často s priemerom menším ako 3 milimetre. V týchto aplikáciách je výzvou maximalizovať hustotu magnetickej energie v rámci prísne obmedzeného objemu a zároveň odolávať korózii z potu alebo vlhkosti prostredia. Štúdia z roku 2023 publikovaná v časopise IEEE Sensors Journal preukázala, že samárium-kobalt s priemerom 2,5 mm senzorový magnet zachovalo 98 percent svojho toku pri izbovej teplote po 2 000 hodinách pri 85 stupňoch Celzia a 85 percentách relatívnej vlhkosti, čím sa potvrdila jeho vhodnosť pre nasadenie internetu vecí s dlhou životnosťou.
2. Výber tvaru materiálu permanentného magnetu Výkon snímača
Magnetické, tepelné a mechanické vlastnosti a senzorový magnet sú definované na materiálnej úrovni. Inžinieri musia vyvážiť remanenciu, koercitivitu, teplotné koeficienty a náklady. Štyri dominantné skupiny materiálov sú neodým-železo-bór (NdFeB), samárium-kobalt (SmCo), tvrdý ferit a alniko. Každý z nich ponúka odlišný kompromisný profil. Nižšie uvedená tabuľka porovnáva kritické parametre na základe priemerných údajov z priemyselného listu a údajov podľa normy MMPA (Magnetic Materials Producers Association) č. 0100.
| Stupeň materiálu | Remanencia Br (kG) | Koercivita HcJ (kOe) | Maximálna prevádzková teplota (°C) | Teplotný koeficient Br (%/°C) | Relatívne náklady |
|---|---|---|---|---|---|
| NdFeB N48H | 13.8 | 17 | 120 | -0,11 | Stredná |
| SmCo Sm2Co17 26H | 10.5 | 18 | 350 | -0,035 | Vysoká |
| Tvrdý ferit Y30 | 3.8 | 3.2 | 250 | -0,20 | Nízka |
| Alnico 5 | 12.5 | 0.65 | 540 | -0,02 | Stredná |
Tabuľka 1: Porovnanie kľúčových magnetických a tepelných vlastností pre bežné senzorový magnet materiálne rodiny. Údaje predstavujú typické hodnoty komerčného stupňa.
NdFeB magnety poskytujú najvyššiu hustotu energie, vďaka čomu sú ideálne pre miniaturizáciu senzorový magnet dizajny, kde je priestor na prvom mieste. Avšak ich relatívne strmý teplotný koeficient remanencie znamená, že zvýšenie teploty o 100 stupňov Celzia môže znížiť magnetický tok približne o 11 percent, čo musí byť kompenzované kalibráciou snímača alebo výberom triedy materiálu. Samarium-kobalt ponúka výnimočnú tepelnú stabilitu a odolnosť proti korózii bez potreby ochranných náterov, ale pri výrazne vyšších nákladoch na suroviny. Tvrdý ferit senzorový magnet riešenia dominujú aplikáciám citlivým na náklady, ako sú snímače rýchlosti domácich spotrebičov, kde môže byť nižší tok kompenzovaný väčším objemom magnetu alebo citlivejšími snímacími prvkami. Alnico, napriek svojej nízkej koercitivite, nachádza uplatnenie vo vysokoteplotnom prostredí nad 400 stupňov Celzia, ako sú sondy rýchlosti turbín, pretože jeho remanencia zostáva takmer konštantná.
3. Dizajn geometrie a magnetizačných vzorov určujú kvalitu signálu
Fyzikálny tvar a orientácia magnetizácie a senzorový magnet nie sú svojvoľné; sú navrhnuté tak, aby vytvárali špecifické rozloženie magnetického poľa, ktoré maximalizuje lineárny rozsah a minimalizuje harmonické skreslenie vo výstupe snímača. Nasledujúce geometrické faktory priamo ovplyvňujú presnosť snímania.
- Diametrálne magnetizované valce a krúžky: Vo veľkej miere sa používajú pri snímaní uhlovej polohy senzorový magnet konfigurácie generujú rotujúce dipólové pole. Rovnomernosť poľa v rámci uhla natočenia určuje dosiahnuteľnú presnosť. Simulačná štúdia z roku 2022 v časopise Journal of Magnetism and Magnetic Materials ukázala, že krúžok s pomerom vonkajšieho k vnútornému priemeru 1,6 a pomerom dĺžky k priemeru 0,8 minimalizoval celkové harmonické skreslenie pod 0,3 percenta v rozsahu 360 stupňov.

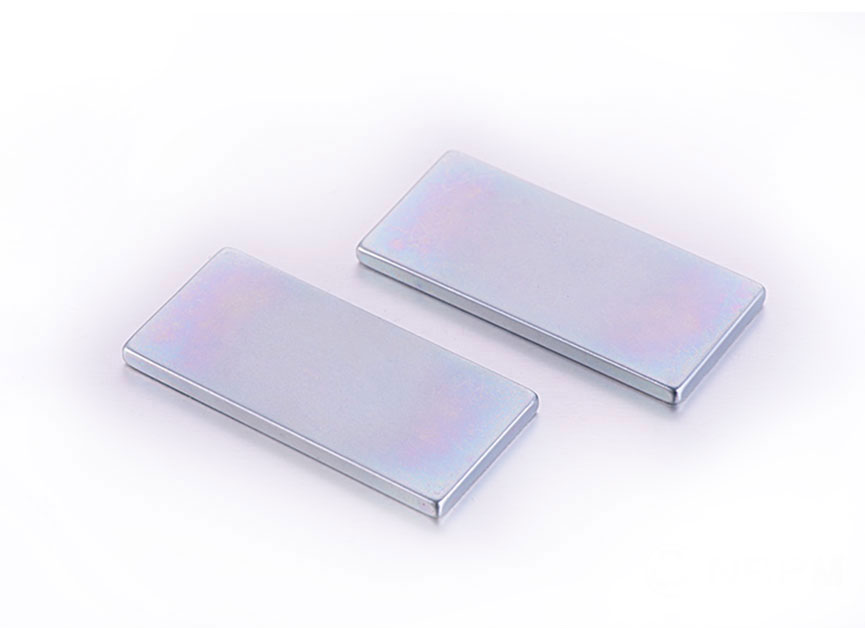

- Axiálne magnetizované disky a bloky: Pre lineárne snímanie polohy, axiálne magnetizované senzorový magnet vytvára pole, ktoré sa predvídateľne rozpadá so vzdialenosťou. Lineárny rozsah snímania je zvyčajne obmedzený na približne 60 percent rozmeru plochy magnetu. Za týmto rozsahom sa gradient poľa stáva príliš plytkým na presné rozlíšenie malých posunov.
- Viacpólové magnetizované pásy a krúžky: Inkrementálne kódovače sa spoliehajú na striedanie severných a južných pólov na magnetickom páse. Rozstup pólov, bežne v rozsahu od 1 milimetra do 5 milimetrov, definuje základné rozlíšenie. Jemnejšie rozstup pólov zlepšuje rozlíšenie, ale vyžaduje menšiu vzduchovú medzeru medzi nimi senzorový magnet povrchu a snímacieho prvku, čím sa zvyšuje citlivosť na hádzanie a mechanické tolerancie.
- Trapézové a kužeľové profily: Aby sa linearizoval výstup Hallovho snímača pri dlhšom zdvihu, niektoré senzorový magnet dizajny využívajú rôzny prierez. Keď sa magnet pohybuje, meniace sa množstvo magnetického materiálu smerujúceho k senzoru vytvára takmer lineárny vzťah medzi napätím a posunom bez zložitého spracovania signálu.
Teplotná kompenzácia je ďalšou kritickou konštrukčnou pákou. Pretože oboje senzorový magnet remanencie a drift citlivosti Hallovho senzora s teplotou, konštruktéri systému často volia materiál magnetu, ktorého teplotný koeficient čiastočne ruší vlastný drift senzora. Napríklad prvok GaAs Hall vykazuje teplotný koeficient citlivosti približne mínus 0,06 percenta na stupeň Celzia. Spárovanie so samáriom-kobaltom senzorový magnet ktorý má koeficient remanencie mínus 0,035 percenta na stupeň Celzia, ponecháva čistý posun iba mínus 0,025 percenta na stupeň Celzia, čím sa znižuje potreba externých kompenzačných obvodov.
4. Ochrana senzorových magnetov pred degradáciou prostredia
A senzorový magnet vystavené vlhkosti, soľnému postreku alebo agresívnym chemikáliám môže utrpieť rýchlu koróziu, čo vedie k strate magnetického toku a kontaminácii časticami, ktoré narúšajú medzeru snímača. NdFeB magnety sú obzvlášť zraniteľné kvôli vysokému obsahu železa. Bez ochrany, holý NdFeB senzorový magnet môže stratiť 5 percent svojej hmotnosti v dôsledku korózie do 100 hodín od testovania soľným postrekom podľa ASTM B117. Nasledujúce ochranné stratégie sú priemyselným štandardom.
- Viacvrstvové nátery: Typická vysoká spoľahlivosť senzorový magnet prijíma nikel-meď-niklovú elektrolyticky pokovovanú vrstvu, ktorá poskytuje celkovú hrúbku medzi 10 a 25 mikrónov. V prípade automobilového prostredia pod kapotou sa nanáša dodatočný epoxidový vrchný náter v hrúbke 15 až 30 mikrónov, čím sa dosiahne viac ako 1 000 hodín odolnosti voči soľnej hmle.
- Parylénový konformný povlak: Pre miniatúrne lekárske alebo implantovateľné senzorový magnet Parylén C ponúka biokompatibilnú bariéru bez dierok pri hrúbke 5 mikrónov, ktorá zaisťuje ochranu na hermetickej úrovni bez hromadenia rozmerov.
- Prelisovanie a zapuzdrenie: Vložte výlisok senzorový magnet do termoplastového puzdra, ako je PPS alebo PA66 s vystužením sklenenými vláknami, súčasne poskytuje ochranu proti korózii, mechanické montážne vlastnosti a presné vyrovnávacie plochy pre snímač IC.
- Náhrada materiálu: V podmorských zariadeniach alebo zariadeniach na chemické spracovanie konštruktéri často úplne obchádzajú zložitosť náterov výberom SmCo prirodzene odolného voči korózii. senzorový magnet , akceptuje vyššie počiatočné náklady na materiál, aby sa eliminovalo riziko dlhodobej degradácie.
5. Porovnanie snímacích technológií a ich požiadaviek na magnety
Rôzne princípy magnetického snímania kladú odlišné požiadavky na senzorový magnet . Pochopenie týchto požiadaviek zabraňuje nákladným nadmerným špecifikáciám alebo výpadkom výkonu. Nižšie uvedená tabuľka sumarizuje vzťah medzi technológiou snímača a príslušnými charakteristikami magnetov.
| Technológia senzorov | Typická požiadavka na silu poľa (mT) | Komponent citlivého poľa | Preferované Senzorový magnet Tvar | Spoločný výber materiálu |
|---|---|---|---|---|
| Hallov efekt | 20 – 100 | Kolmá zložka | Axiálne magnetizovaný kotúč | NdFeB alebo ferit |
| AMR | 5 – 20 | Smer poľa v rovine | Diametrálne magnetizovaný prsteň | NdFeB alebo SmCo |
| GMR | 1 – 10 | Smer poľa v rovine | Viacpólový pásik | NdFeB alebo viazaný NdFeB |
| TMR | 0,5 – 5 | Smer poľa v rovine | Viacpólový krúžok s jemným rozstupom | SmCo alebo vysokokvalitný NdFeB |
Tabuľka 2: Mapovanie medzi technológiou magnetických snímačov a odporúčanou technológiou senzorový magnet charakteristiky pre typické aplikácie snímania polohy.
Senzory s Hallovým efektom s relatívne vysokými požiadavkami na pole dobre fungujú s cenovo výhodným feritom senzorový magnet riešenia v aplikáciách, kde to priestor dovoľuje. Senzory TMR, ktoré sú najcitlivejšie, môžu pracovať s veľmi malými magnetmi s nízkym profilom, čo umožňuje ultrakompaktný dizajn kódovačov. Požiadavka nízkej intenzity poľa však tiež robí systémy TMR náchylnejšími na rušenie rozptýlenými magnetickými poľami generovanými blízkymi motormi alebo vodičmi s prúdom, čo si vyžaduje starostlivé tienenie a senzorový magnet umiestnenie.
Osobitnú zmienku si zaslúžia lepené magnety vyrobené vstrekovaním zmesi magnetického prášku a polymérneho spojiva. Umožňujú priame tvarovanie zložitých tvarov s úzkymi toleranciami, ktoré často integrujú senzorový magnet s hriadeľom alebo ozubeným kolesom v jedinom výrobnom kroku. Zatiaľ čo ich magnetický výkon je nižší ako u plne hustých sintrovaných magnetov, konštrukčná voľnosť, ktorú poskytujú, často prevažuje nad penalizáciou hustoty toku vo veľkoobjemových aplikáciách automobilových senzorov.
6. Kontrolný zoznam praktického dizajnu na špecifikáciu magnetu snímača
Prevod systémových požiadaviek do robustného senzorový magnet špecifikácia zahŕňa štruktúrované hodnotenie naprieč viacerými doménami. Nasledujúci zoradený kontrolný zoznam pomáha technickým tímom vyhnúť sa bežným nástrahám.
- Definujte snímaciu vzduchovú medzeru a mechanickú obálku: Zmerajte maximálnu a minimálnu vzdialenosť medzi senzorový magnet čelo a snímací prvok, pričom sa zohľadňujú všetky montážne tolerancie, tepelná rozťažnosť a posunutie spôsobené vibráciami.
- Určte požadovanú hustotu magnetického toku na snímači: Použite analýzu konečných prvkov alebo analytické modely na potvrdenie, že zvolený typ magnetu a geometria poskytujú minimálne 120 percent minimálneho operačného poľa snímača v celom teplotnom rozsahu.
- Vyberte materiál magnetu na základe teplotnej stability: Vypočítajte variáciu toku v najhoršom prípade od mínus 40 do maximálnej prevádzkovej teploty. Ak odchýlka presahuje povolený vstupný rozsah snímača, prepnite na a senzorový magnet materiál s nižším teplotným koeficientom.
- Zadajte vzor magnetizácie a toleranciu: Pre uhlové snímače definujte prípustnú uhlovú odchýlku vektora magnetizácie. Odchýlka väčšia ako 0,5 stupňa môže spôsobiť merateľnú chybu uhla vo vysoko presných systémoch.
- Overte mechanickú ochranu a ochranu proti korózii: Zabezpečte senzorový magnet je zabezpečený proti rotačným a axiálnym silám pomocou lisovaného uloženia, lepenia alebo mechanického napichovania a že zvolený náter odoláva zamýšľanému chemickému prostrediu počas projektovanej životnosti produktu.
- Charakterizujte citlivosť zarovnania medzi magnetom a snímačom: Vykonajte analýzu nahromadenia tolerancií, aby ste potvrdili, že bočné a uhlové vychýlenie medzi nimi senzorový magnet a snímač IC neposúva výstup mimo kalibrovaný rozsah.
7. Často kladené otázky o senzorových magnetoch
Aký je rozdiel medzi senzorovým magnetom a univerzálnym permanentným magnetom?
A senzorový magnet sa vyrába s užšími toleranciami magnetického momentu, často v rozmedzí plus mínus 1,5 percenta, a je navrhnutý tak, aby produkoval presne definovaný vzor poľa a nie maximálnu ťažnú silu. Jeho geometria, povlak a magnetizácia sú optimalizované pre špecifické snímanie IC, zatiaľ čo univerzálny magnet uprednostňuje hrubú prídržnú silu alebo cenu.
Ako si vyberiem správnu kvalitu senzorového magnetu pre vysokoteplotné aplikácie nad 150 stupňov Celzia?
Vyberte si samárium-kobaltovú kvalitu, ako je Sm2Co17 26H, alebo vysokoteplotnú triedu NdFeB, ako je N35AH. SmCo ponúka najlepšiu tepelnú stabilitu až do 350 stupňov Celzia, zatiaľ čo vysokoteplotné triedy NdFeB môžu pracovať až do 230 stupňov Celzia, ak je zaťaženie dostatočne vysoké, aby sa zabránilo nevratnej demagnetizácii. Vždy si overte senzorový magnet koeficient priepustnosti za skutočných prevádzkových podmienok.
Môže senzorový magnet časom stratiť svoj magnetizmus?
áno. Všetky permanentné magnety majú určitú dlhodobú stratu toku v dôsledku štrukturálnej relaxácie, oxidácie alebo vonkajších demagnetizačných polí. Dobre navrhnutý senzorový magnet vyrobené z moderných materiálov vzácnych zemín zvyčajne vykazujú menej ako 1 percento straty toku počas 10 rokov, keď sú prevádzkované v rámci svojej menovitej teploty a sú chránené pred koróziou. Na overenie stability životnosti sa používajú zrýchlené testy starnutia pri zvýšených teplotách.
Aké sú najbežnejšie tvary senzorových magnetov a prečo?
Najbežnejšie tvary sú disky, krúžky, bloky a oblúky. Disky a krúžky dominujú uhlovému snímaniu, pretože vytvárajú symetrické dipólové pole. Bloky sa používajú na lineárne snímanie polohy, kde je smer jazdy pozdĺž jednej osi. Oblúkový tvar senzorový magnet segmenty sa používajú v rotačných snímačoch s obmedzeným uhlom, ako sú indikátory polohy škrtiacej klapky, kde nie je potrebná úplná rotácia o 360 stupňov.
Je možné použiť rovnaký senzorový magnet pre Hallove a TMR senzory?
Je to možné, ale nie optimálne. A senzorový magnet dimenzovaný tak, aby poskytoval silné pole pre Hallov senzor, môže nasýtiť citlivý prvok TMR, čím sa zníži linearita. Naopak, magnet navrhnutý pre TMR nemusí dodávať dostatočný tok na spoľahlivé spustenie Hallovej západky. Najlepší prístup je prispôsobiť senzorový magnet pevnosť a vzduchová medzera špeciálne pre zvolenú technológiu snímača.
8. Pohľad dopredu: Budúcnosť technológie senzorových magnetov
Ďalšia generácia senzorový magnet vývoj je zameraný na tri hranice: procesy difúzie na hranici zŕn, ktoré zvyšujú koercitivitu bez ťažkých prvkov vzácnych zemín, aditívna výroba magnetov v tvare blízkej siete s komplexnými vnútornými chladiacimi kanálmi a integrácia magnetu a senzora do monolitických modulov systému v balení. Výskum publikovaný v roku 2024 Európskou asociáciou magnetizmu naznačuje, že magnety NdFeB rozptýlené na hranici zŕn môžu dosiahnuť 30-percentné zvýšenie koercivity a zároveň znížiť obsah dysprózia o 60 percent, čo priamo znižuje náklady aj riziko dodávateľského reťazca pre veľké objemy. senzorový magnet výroby.
Súčasne tlak smerom k funkčnej bezpečnosti v autonómnych vozidlách vyžaduje redundantné snímacie architektúry. To sa premieta do dvojkanálových magnetických kódovačov, kde sú dva nezávislé senzorový magnet dráhy sú integrované do jedného mechanického komponentu, každý čítaný samostatným snímačom, čo zaisťuje, že žiadny jediný bod zlyhania nemôže deaktivovať slučku spätnej väzby polohy. Podľa normy ISO 26262 ASIL D je takáto redundancia pre riadiace a brzdové systémy neprijateľná.
Od hlbín ropného vrtu na mori až po sterilné prostredie chirurgického robota, pokorných senzorový magnet naďalej dokazuje, že presné a spoľahlivé snímanie pohybu začína precízne vyrobenými magnetickými materiálmi. Keďže priemyselné odvetvia vyžadujú stále jemnejšie rozlíšenie a dlhšiu bezúdržbovú životnosť, investujte do senzorový magnet inovácie zostanú prioritou s vysokou návratnosťou pre dodávateľov komponentov aj systémových integrátorov. $
