Prstencové sintrované magnety NdFeB: Komplexná praktická príručka

1. Analýza definície: Základná definícia od zloženia po výkon

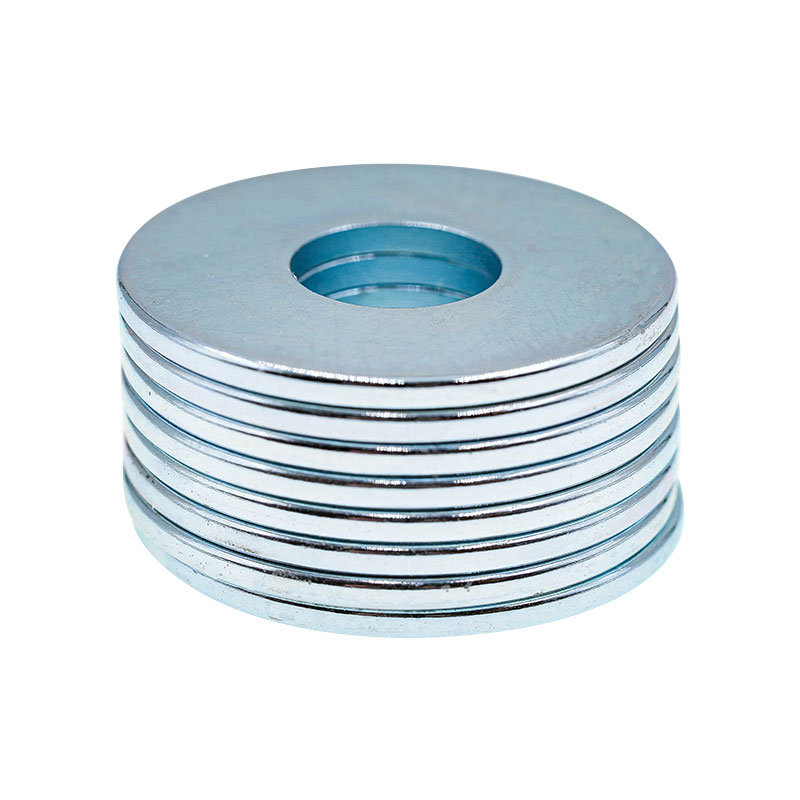

Prstencový sintrovaný NdFeB magnety sú prstencové permanentné magnety zložené z neodýmu (Nd), železa (Fe) a bóru (B) ako základných komponentov, doplnené o prvky vzácnych zemín, ako je dysprózium (Dy), terbium (Tb) a niób (Nb) na optimalizáciu výkonu a vyrábané prostredníctvom „procesu spekania práškovou metalurgiou“. Ich základné charakteristiky možno definovať z troch hľadísk:

1.1 Zloženie a funkcie

Úloha hlavných komponentov: Neodym (25%-35%) určuje hornú hranicu energetického produktu; ak je obsah neodýmu nižší ako 25%, energetický produkt sa zníži o 10%-15%. Železo (60 % – 70 %) tvorí magnetickú matricu; pri každom znížení čistoty železa o 0,1 % môže magnetická permeabilita klesnúť o 2 %. Bór (1%-2%) tvorí zlúčeninu Nd2Fe₁4B – kryštálovú štruktúru jadra, ktorá vytvára silný magnetizmus. Nedostatočný obsah bóru (menej ako 1 %) povedie k neúplnej kryštálovej štruktúre a výraznému zoslabeniu magnetického výkonu.

Regulačné funkcie pomocných materiálov: Pri každom zvýšení obsahu dysprosia (Dy) o 1 % sa môže maximálna prevádzková teplota zvýšiť o 8-10 °C, ale energetický produkt sa zníži o 3 %-5 %, čo si vyžaduje rovnováhu medzi teplotnou odolnosťou a magnetizmom. Obsah nióbu (Nb) je kontrolovaný na 0,5%-1%, čo môže zjemniť veľkosť zŕn z 50μm na menej ako 30μm, zvýšiť pevnosť v ohybe magnetu o 20%-30% a znížiť rýchlosť rozbitia pri spracovaní.

1.2 Štrukturálne výhody a prispôsobivosť

V porovnaní so štvorcovými, valcovými a inými tvarmi sú hlavnými výhodami prstencovej konštrukcie:

Rovnomerná distribúcia magnetického poľa: Prstencová uzavretá štruktúra môže kontrolovať mieru úniku magnetického toku pod 15 %, zatiaľ čo rýchlosť úniku toku štvorcových magnetov rovnakej veľkosti je približne 25 % - 30 %. Pri radiálnej magnetizácii je chyba rovnomernosti magnetického poľa vo vnútornom otvore krúžku ≤ 3 %, vďaka čomu je vhodný pre komponenty vyžadujúce „okolité magnetické polia“, ako sú rotory motora a cievky snímačov, ktoré môžu znížiť hluk kolísania magnetického poľa počas prevádzky zariadenia.

Jednoduchá inštalácia: Stredný priechodný otvor možno priamo upevniť pomocou skrutiek alebo objímok hriadeľa bez ďalších konzol. V UAV motoroch (s požiadavkou na hmotnosť ≤ 50 g) môže ušetriť viac ako 30 % inštalačného priestoru. Kruhová konštrukcia zároveň znáša silu rovnomernejšie a jej odolnosť voči odstredivej sile je o 40 % väčšia ako u valcových magnetov pri vysokorýchlostných rotačných scenároch (ako sú motory s 10 000 otáčkami za minútu).

1.3 Indikátory výkonu jadra (norma IEC 60404-8-1)

Ukazovateľ výkonu	Definícia	Typický rozsah	Ovplyvnené scenáre	Príklad dopadu odchýlky
Energetický produkt (BH) max	Jadrový indikátor na meranie intenzity magnetického poľa	28-52 MGOe	Krútiaci moment motora, citlivosť snímača	Pri znížení z 45MGOe na 40MGOe klesne krútiaci moment motora o 12%
Koercivita (HcB)	Schopnosť odolávať demagnetizácii	≥800-2000 kA/m	Stabilita výkonu v prostredí s vysokou teplotou	Ak je HcB menej ako 1000 kA/m, miera demagnetizácie presahuje 15 % pri 120 °C
Remanencia (Br)	Zvyšková magnetická indukcia po magnetizácii	1,15-1,45 T	Výstupný výkon zariadenia, pokrytie magnetickým poľom	Zníženie Br o 0,1 T skracuje vzdialenosť detekcie snímača o 20 %
Maximálna prevádzková teplota	Maximálna teplota bez nevratnej demagnetizácie	80-200 °C (gradované ako N/M/H/SH/UH/EH)	Prispôsobivosť k životnému prostrediu, životnosť zariadenia	Prekročenie teploty o 10°C zvyšuje ročnú mieru demagnetizácie o 5%-8%
Magnetická permeabilita (μ)	Indikátor vodivosti magnetického poľa	1,05-1,15 μ₀ (priepustnosť vákua)	Rýchlosť odozvy magnetického poľa	Zníženie o 0,05 μ zvyšuje oneskorenie odozvy snímača o 10 ms

2. Hlavné výhody: Prečo sú prvou voľbou vo viacerých odvetviach

Spomedzi permanentných magnetických materiálov, ako sú ferity a samárium-kobalt, tvoria prstencové spekané NdFeB magnety viac ako 30 % podielu na trhu vďaka štyrom nenahraditeľným výhodám:

2.1 Vedúci energetický produkt: Silné magnetické pole v malej veľkosti

Ak vezmeme ako príklad nový hnací motor energetického vozidla (vyžadujúci krútiaci moment ≥300 N·m), feritový magnet potrebuje na uspokojenie dopytu priemer 300 mm a hrúbku 50 mm s hmotnosťou približne 3,5 kg. Naproti tomu prstencový magnet triedy N45 (energetický produkt 43-46MGOe) s priemerom 200 mm a hrúbkou 35 mm spĺňa normu, váži len 1,2 kg. Tým sa zníži objem o 40 % a hmotnosť o 35 %, čím sa priamo zníži zaťaženie motora a zvýši sa dojazd vozidla o 15 % – 20 % (vypočítané na základe spotreby energie 15 kWh na 100 km; každé zníženie hmotnosti o 10 kg zvyšuje dojazd o 2 – 3 km).

2.2 Prispôsobiteľná teplotná stabilita

Úpravou podielu prvkov vzácnych zemín možno splniť teplotné požiadavky viacerých scenárov. Špecifické parametre a detaily prispôsobenia rôznych tried sú nasledovné:

Štandardné stupne (N/M): Stupeň N má maximálnu prevádzkovú teplotu 80 °C a stupeň M 100 °C. Sú vhodné pre bezdrôtové nabíjačky (prevádzková teplota 40-60°C) a malé domáce spotrebiče (ako sú motory ventilátorov, teplota ≤70°C). Tieto scenáre majú požiadavky na odolnosť voči nízkej teplote a výber štandardných tried môže znížiť náklady o 20 % až 30 %.

Vysokoteplotné stupne (H/SH/UH): Stupeň H má maximálnu prevádzkovú teplotu 120 °C, stupeň SH 150 °C a stupeň UH 180 °C. Stupeň SH má mieru demagnetizácie ≤ 3 % pri nepretržitej prevádzke pri 150 °C počas 1000 hodín, vďaka čomu je vhodný pre motorové priestory automobilov (teplota 120-140 °C) a snímače priemyselných pecí (teplota 150-160 °C). Trieda UH môže spĺňať požiadavky dlhodobého používania fotovoltaických invertorových motorov (vysokoteplotné prostredie 160-170°C).

Kliknite a navštívte naše produkty: Prstencový sintrovaný NdFeB

Ultra-vysokoteplotný stupeň (EH): S maximálnou prevádzkovou teplotou 200 °C a mierou demagnetizácie ≤5 % pri 200 °C sa používa v špeciálnych leteckých zariadeniach (ako sú satelitné motory na kontrolu polohy). Tento scenár má extrémne vysoké požiadavky na stabilitu výkonu. Hoci cena magnetov Grade EH je o 80% - 100% vyššia ako cena Grade SH, môže zabrániť poruche zariadenia v extrémnych prostrediach.

2.3 Flexibilná adaptabilita smerov magnetizácie

Podľa aplikačných scenárov je možné navrhnúť viacero smerov magnetizácie tak, aby vyhovovali rôznym požiadavkám na magnetické pole. Konkrétne podrobnosti o prispôsobení sú nasledovné:

Axiálna magnetizácia: Magnetické pole je rovnobežné s prstencovou osou a sila axiálneho magnetického poľa môže dosiahnuť 80% povrchového magnetického poľa. Je vhodný pre slúchadlové reproduktory (vyžadujúce axiálne magnetické polia na pohon membrán) a malé jednosmerné motory (ako sú hračkárske motory s výkonom ≤10W). Tento scenár má vysoké požiadavky na konzistenciu smeru magnetického poľa a odchýlka axiálnej magnetizácie musí byť kontrolovaná v rozmedzí ±5°.

Radiálna magnetizácia: Magnetické pole je pozdĺž radiálneho smeru krúžku a chyba rovnomernosti magnetického poľa vo vnútornom otvore krúžku je ≤ 3%. Je to základná voľba pre nové hnacie motory energetických vozidiel (vyžadujúce radiálne magnetické polia na pohon rotácie rotora) a rotory veterných turbín (s priemerom 1-2 m, vyžadujúce rovnomerné radiálne magnetické polia). Miera využitia magnetickej energie pri radiálnej magnetizácii je o 15% až 20% vyššia ako pri axiálnej magnetizácii.

Viacpólová magnetizácia: na povrchu sa vytvorí 8-32 pólov; čím viac pólov, tým menšie kolísanie magnetického poľa. Prstencový magnet s 24-pólovou magnetizáciou má chybu kolísania magnetického poľa ≤ 1 %. Používa sa vo vysoko presných servomotoroch (ako sú servomotory CNC obrábacích strojov s presnosťou polohovania ± 0,001 mm), ktoré môžu zlepšiť stabilitu otáčok motora a znížiť kolísanie rýchlosti od ± 5 ot./min do ± 1 ot./min.

2.4 Významná výhoda nákladovej efektívnosti

Nasledujúca tabuľka porovnáva výkon a cenu rôznych permanentných magnetických materiálov:

Typ permanentného magnetického materiálu	Sortiment energetických produktov (MGOe)	Maximálna prevádzková teplota (°C)	Cena (RMB/kg)	Vhodné scenáre	Cenová výhoda (vs. Samarium-Cobalt)
Sintrovaný NdFeB (N45)	43-46	80	300-400	Spotrebná elektronika, všeobecné motory	70 % – 80 %
Sintrovaný NdFeB (SH45)	40-43	150	500-600	Automobilové motory, priemyselné zariadenia	60%-70%
Samarium-kobaltový magnet (SmCo2:17)	25-30	250	1500-1800	Scenáre s veľmi vysokou teplotou (napr. letecký priemysel)	-
Feritový magnet	3-5	120	20-30	Nízkonákladové scenáre (napr. tesnenie dverí chladničky)	Nedostatočný magnetický výkon

Ak vezmeme ako príklad gradientovú cievku lekárskej magnetickej rezonancie (vyžaduje energetický produkt 38-42 MGOe a prevádzkovú teplotu 120 °C), použitie sintrovaného NdFeB triedy N42H stojí približne 50 000 RMB za magnety jedného zariadenia. Ak sa použijú samárium-kobaltové magnety s rovnakým výkonom, cena by bola 120 000 až 150 000 RMB. Spekaný NdFeB môže znížiť náklady na zariadenie o 60% pri splnení požiadavky na rovnomernosť magnetického poľa (chyba ≤0,1%).

3. Výrobný proces: 10-krokový rafinovaný kontrolný proces

Osemdesiat percent výkonnostných rozdielov prstencových sintrovaných magnetov NdFeB pochádza z riadenia procesu. Celý výrobný proces prechádza 10 kľúčovými krokmi, z ktorých každý má prísne normy parametrov a odchýlky v kľúčových parametroch priamo ovplyvňujú konečný výkon:

3.1 Predúprava suroviny (dvojitá kontrola čistoty a presnosti)

Požiadavky na čistotu: Neodym ≥99,5 % (ak obsah kyslíka presiahne 0,05 %, vytvoria sa fázy nečistôt Nd₂O3, čím sa zníži energetický produkt o 5 %-8 %), železo ≥99,8 % (ak obsah uhlíka presiahne 0,03 %), po spekaní sa objavia póry o 9,109 %, mechanická pevnosť o 9,109 % (ak obsah vodíka prekročí 0,01 %, dôjde k vodíkovému skrehnutiu, čím sa magnet stane náchylným na praskanie). Celkové množstvo nečistôt (kyslík, uhlík, vodík) musí byť ≤ 0,1 %.

Presnosť dávkovania: Používa sa automatický vážiaci systém (presnosť 0,001 g) s chybou dávkovania ≤ 0,01 %. Napríklad podiel neodýmu triedy N45 musí byť kontrolovaný na 31,5 % ± 0,2 %. Ak je podiel neodýmu o 0,2% nižší, energetický produkt sa zníži z 45MGOe na 42MGOe. Medzitým, po dávkovaní, musí byť zmes miešaná v dusíkovej atmosfére počas 30-60 minút, aby sa zabezpečilo jednotné zloženie; nedostatočný čas miešania povedie k lokálnym odchýlkam v zložení a kolísaniu výkonu presahujúcim 5 %.

3.2 Vákuové tavenie (kľúčový odkaz na prevenciu oxidácie)

Vybavenie a ochrana: Používa sa strednofrekvenčná indukčná pec s teplotou 1000-1200°C. Počas procesu tavenia sa zavádza vysoko čistý argón (čistota ≥99,999 %, rosný bod ≤-60 °C) s prietokovou rýchlosťou 5-10 l/min. Príliš nízka rýchlosť prietoku spôsobí oxidáciu zliatiny, pričom sa na povrchu vytvorí 2-3μm vrstva oxidu, ktorá sa pri následnom drvení ťažko odstraňuje. Čas topenia je 1-2 hodiny; nadmerný čas tavenia spôsobí prchavosť prvkov vzácnych zemín (miera prchavosti neodýmu je 0,5 % za hodinu), čo ovplyvní pomer zloženia.

Spracovanie ingotov: Zliatinový ingot po roztavení musí byť rozdrvený do 24 hodín (keď teplota klesne pod 200°C). Ak sa ponechá viac ako 48 hodín, vo vnútri ingotu sa vytvoria hrubé zrná (veľkosť presahujúca 100 μm) a energetický produkt sa po následnom spekaní zníži o 10 % - 15 %. Čeľusťový drvič sa používa na drvenie ingotu na častice 5-10 mm; častice, ktoré sú príliš veľké (nad 10 mm), zvýšia náročnosť následného jemného mletia, zatiaľ čo častice, ktoré sú príliš malé (menej ako 5 mm), sú náchylné na oxidáciu.

3.3 Príprava prášku (kontrola veľkosti častíc a morfológie)

Proces drvenia: Najprv sa použije čeľusťový drvič na hrubé drvenie na 5-10 mm a potom sa použije vzduchový triedič mlyn na jemné mletie na 3-5μm (chyba veľkosti častíc ≤0,5μm). Na každú odchýlku veľkosti častíc o 1 μm sa hustota magnetu zmení o 0,1 g/cm³ (štandardná hustota 7,5-7,6 g/cm³). Pracovný tlak mlyna na triedenie vzduchu je riadený na 0,6 až 0,8 MPa; príliš nízky tlak povedie k nerovnomernej veľkosti častíc, zatiaľ čo príliš vysoký tlak vytvorí príliš jemný prášok (menej ako 2 μm), čím sa zvýši riziko aglomerácie spekania.

Prevencia oxidácie: Celý proces jemného mletia prebieha v argónovej atmosfére (obsah kyslíka ≤ 50 ppm). Po zozbieraní sa prášok musí ihneď uzavrieť a zabaliť (stupeň vákua ≤1×10⁻²Pa). Ak je prášok vystavený pôsobeniu vzduchu dlhšie ako 30 minút, obsah kyslíka v prášku stúpne na viac ako 200 ppm a po spekaní sa vo vnútri magnetu objavia oxidačné póry, čím sa zníži koercivita o 8 % až 10 %.

3.4 Vytváranie magnetického poľa (orientácia magnetických domén)

Vybavenie a parametre: Používa sa obojsmerný lis s axiálnym tlakom 200-300MPa (na každé zvýšenie tlaku o 50MPa sa hustota surovej hmoty zvýši o 0,2g/cm³) a radiálne magnetické pole 1,5-2,0T (na každé zvýšenie intenzity magnetického poľa o 0,2T zaisťuje miera ľahkej orientácie magnetického prášku 5%), čím sa miera orientácie magnetického prášku zväčšuje o 5%). smer magnetického poľa. Stupeň orientácie musí byť ≥90 %; v opačnom prípade sa energetický produkt zníži o 15 % až 20 %.

Dizajn formy: Forma je vyrobená zo slinutého karbidu (s vysokou odolnosťou proti opotrebovaniu a životnosťou viac ako 100 000 krát). Polohovacia štruktúra na vnútornej stene zaisťuje, že chyba kruhovitosti prstencového zeleného telesa je ≤ 0,1 mm a chyba výšky je ≤ 0,05 mm. Teplota formy sa reguluje na 50-60 °C; príliš nízka teplota spôsobí ľahké prasknutie surového telesa, zatiaľ čo príliš vysoká teplota znehodnotí mazivo a ovplyvní vyberanie z formy.

3.5 Vákuové spekanie (zhustenie kryštálov)

Krivka spekania: Musí sa prísne dodržiavať trojstupňový proces ohrevu: ① Nízkoteplotný stupeň (200-400°C): Podržte 2 hodiny, aby sa odstránilo mazivo (ako je stearát zinočnatý) v surovom telese, s rýchlosťou ohrevu 5°C/min; nadmerná rýchlosť zahrievania spôsobí, že sa mazivo príliš rýchlo vyparí, čo bude mať za následok praskliny v surovom telese. ② Vysokoteplotný stupeň (1050-1120°C): Podržte 4-6 hodín, aby sa častice prášku spekli do hustého kryštálu; pri každom skrátení doby držania o 1 hodinu sa hustota magnetu zníži o 0,1 g/cm³. ③ Fáza chladenia: Chladenie na izbovú teplotu rýchlosťou 5°C/min; nadmerná rýchlosť chladenia spôsobí vnútorné napätie a spôsobí zlomenie magnetu.

Požiadavka na stupeň vákua: Stupeň vákua v spekacej peci musí byť ≥1×10⁻³Pa. Nedostatočný stupeň vákua (napríklad 1 × 10⁻²Pa) spôsobí oxidáciu na povrchu magnetu, čím sa vytvorí vrstva oxidu s hrúbkou 1 až 2 μm, ktorú je potrebné odstrániť počas následného spracovania, čím sa zvýši odpad materiálu. Medzitým môžu nestabilné úrovne vákua spôsobiť kolísanie výkonu o viac ako 5% v rôznych sériách magnetov.

3.6 Liečba starnutia (optimalizácia výkonu)

Primárne starnutie: Udržujte pri teplote 900 °C počas 2 hodín, aby sa vyzrážala hlavná fáza Nd2Fe₁4B. Odchýlka teploty ±5°C spôsobí 3%-5% zmenu obsahu hlavnej fázy. Po udržaní ochlaďte na 600 °C rýchlosťou 10 °C/min, aby ste sa vyhli vnútornému stresu z rýchlych zmien teploty.

Sekundárne starnutie: Udržujte pri teplote 500-600 °C počas 4 hodín, aby sa vyzrážali fázy bohaté na vzácne zeminy (napr. Nd3Fe₁4B), ktoré sa rozložia okolo hlavnej fázy a zlepšia koercitivitu. Odchýlka teploty ±10°C spôsobí zmenu koercitivity o 100-200 kA/m. Podržanie na menej ako 3 hodiny má za následok nedostatočné zlepšenie koercitivity, zatiaľ čo podržanie dlhšie ako 5 hodín znižuje energetický produkt o 2%-3%.

3.7 Obrábanie (Presná kontrola rozmerov)

Hrubé obrábanie: Použite diamantový brúsny kotúč (120-150 mesh) na rezanie spekaného polotovaru na takmer hotové rozmery (s prídavkom na obrábanie 0,1-0,2 mm). Ovládajte rýchlosť rezania na 10-15 mm/min; nadmerná rýchlosť spôsobuje zvýšenie teploty reznej plochy nad 100°C, čo vedie k lokálnej demagnetizácii. Odchýlka hĺbky rezu 0,05 mm má za následok nedostatočnú toleranciu pre následné dokončovanie, čo ovplyvňuje presnosť rozmerov.

Dokončovacie obrábanie: Použite CNC brúsku na brúsenie vnútorného otvoru, vonkajšieho kruhu a čelnej plochy diamantovým brúsnym kotúčom (200-300 mesh). Ovládajte rýchlosť posuvu brúsenia na 5-10 μm na prechod, aby ste zaistili rozmerovú presnosť: tolerancia priemeru ± 0,02 mm, kruhovitosť ≤ 0,005 mm a drsnosť povrchu Ra ≤ 0,8 μm. Po brúsení vyčistite pomocou ultrazvukových vĺn (frekvencia 40 kHz, 10-15 minút) s použitím neutrálneho čistiaceho prostriedku na vodnej báze (pH 7-8), aby ste odstránili zvyšky brúsneho odpadu, ktoré by pri následnej povrchovej úprave mohli spôsobiť pľuzgiere. V prípade vysoko presných magnetov servomotora (napr. prstencové magnety s priemerom 50 mm) kontrola po dokončení pomocou laserového meradla priemeru zaisťuje odchýlku vonkajšieho priemeru ≤ 0,003 mm, čím sa zabráni nerovnomerným vzduchovým medzerám medzi rotorom motora a statorom, ktoré spôsobujú prevádzkový hluk.

3.8 Povrchová úprava (ochrana proti korózii)

Parametre a aplikačné scenáre rôznych procesov povrchovej úpravy musia byť presne zladené s nasledujúcimi špecifickými detailmi:

Zinkové pokovovanie (Zn): Prijmite kyslé zinkovanie s hrúbkou povlaku 5-10μm (lokálna odchýlka hrúbky ≤1μm). Pasivácia po pokovovaní využíva roztok chrómu (pH 2-3) na zvýšenie odolnosti proti korózii. Testovanie neutrálnym soľným postrekom (5 % roztok NaCl, 35 °C) musí trvať ≥ 48 hodín bez červenej hrdze. Vhodné pre suché prostredie (napr. vnútorné motory, senzory kancelárskeho vybavenia) s nízkymi nákladmi (približne 0,5 RMB za kus), ale životnosť je len 1-2 roky v prostrediach s vlhkosťou ≥80%.

Nikel-meď-niklové pokovovanie (Ni-Cu-Ni): Prijmite trojvrstvový proces galvanického pokovovania: spodný nikel (3-5μm) pre lepšiu priľnavosť, stredný meď (8-10μm) pre zvýšenú odolnosť proti korózii a horný nikel (4-5μm) pre zvýšenú tvrdosť povrchu (tvrdosť ≥HV300), s celkovou hrúbkou 15,2μm Testovanie soľným postrekom trvá ≥120 hodín, vhodné do vlhkého prostredia (napr. motory vodných čerpadiel, vonkajšie malé zariadenia) so životnosťou 3-5 rokov. Kontrolujte prúdovú hustotu počas galvanického pokovovania (1-2A/dm² pre spodný nikel, 2-3A/dm² pre strednú meď, 1-1,5A/dm² pre horný nikel); nadmerná prúdová hustota spôsobuje drsné povlaky, ktoré ovplyvňujú vzhľad a odolnosť proti korózii.

Epoxidový náter: Použite elektrostatický nástrek s hrúbkou náteru 20-30μm (odchýlka rovnomernosti ≤2μm), vytvrdzujte pri 120-150°C po dobu 30-60 minút. Vytvrdený náter má priľnavosť ≥5 MPa (prierezový test) a vynikajúcu odolnosť voči kyselinám a zásadám (žiadne odlupovanie alebo zmena farby po 24-hodinovom ponorení do 5% H2SO4 alebo 5% roztoku NaOH). Vhodné pre lekárske zariadenia (napr. gradientové cievky MRI) a vybavenie pre námorné prostredie (napr. lodné motory), s testovaním soľným postrekom trvajúcim ≥ 200 hodín a životnosťou 5-8 rokov. Povlak má však vysokoteplotnú hranicu (maximálna prevádzková teplota ≤150°C), pri prekročení ktorej dochádza k mäknutiu a odlupovaniu.

3.9 Magnetizácia (dodávanie magnetizmu)

Výber zariadenia: Vyberte si špecializované zariadenie na základe smeru magnetizácie: jednopólové magnetizéry hlavy (sila magnetického poľa ≥2,5T) na axiálnu magnetizáciu, viacpólové prstencové magnetizačné upínadlá (sila magnetického poľa ≥3,0T) na radiálnu magnetizáciu a vlastné viacpólové magnetizačné cievky (8-32 pólov) s počtom závitov upravených podľa počtu otáčok 1 pólov dvakrát 8-pólových cievok).

Parametre magnetizácie: Magnetizačný prúd musí byť 3-5 násobok koercitivity magnetu. Napríklad magnety triedy SH s HcB=1200kA/m vyžadujú magnetizačný prúd 3600-6000kA/m na zaistenie nasýtenej magnetizácie (nenasýtenie znižuje energetický produkt o 10%-15%). Ovládajte čas magnetizácie na 0,1-0,5 sekundy (pulzná magnetizácia); nadmerný čas spôsobuje zahrievanie cievky, čo ovplyvňuje životnosť zariadenia. Medzitým presne umiestnite magnet do stredu magnetizačného prípravku; odchýlka polohy presahujúca 0,5 mm spôsobuje posun smeru magnetického poľa, čo ovplyvňuje výkon aplikácie (napr. odchýlka magnetizácie rotorov motora spôsobuje kolísanie rýchlosti).

Kontrola po magnetizácii: Po magnetizácii zmerajte pomocou gausmetra silu povrchového magnetického poľa v 5 rovnomerne rozložených bodoch na magnete (hore, dole, vľavo, vpravo od vonkajšieho kruhu a v strede koncovej plochy). Odchýlka musí byť ≤ 5 %; v opačnom prípade znova upravte parametre magnetizácie alebo polohu, aby ste zabezpečili rovnomerné magnetické polia.

3.10 Komplexná kontrola (kontrola výkonu a kvality)

Testovanie magnetickej výkonnosti: Na testovanie BHmax, HcB, Br a iných parametrov pomocou metódy demagnetizačnej krivky použite tester materiálu s permanentným magnetom (napr. model NIM-2000, presnosť ±0,5 %). Náhodne odoberte 3-5 kusov na dávku; ak jeden kus zlyhá, zdvojnásobte veľkosť vzorky. Ak poruchy pretrvávajú, celá dávka sa zamietne. Pred testovaním upravte magnet na 2 hodiny pri teplote 25 °C ± 2 °C (výsledky ovplyvňujú odchýlky teploty: Br klesá o 0,1 % na zvýšenie o 1 °C).

Kontrola rozmerov a vzhľadu: Na kontrolu rozmerov použite súradnicový merací stroj (presnosť ±0,001 mm) s rýchlosťou vzorkovania ≥10 %, vrátane vonkajšieho priemeru, vnútorného priemeru, hrúbky, kruhovitosti a súososti (koaxiálnosť medzi vnútorným otvorom a vonkajším kruhom ≤0,01 mm). Chybné produkty sú označené oddelene a je zakázané vstupovať do nadväzujúcich procesov. Použite vizuálny kontrolný systém (rozlíšenie ≥ 2 milióny pixelov) na kontrolu vzhľadu, aby ste identifikovali povrchové škrabance (kvalifikované, ak hĺbka ≤ 0,1 mm a dĺžka ≤ 2 mm), odlupovanie povlaku (kvalifikované, ak je plocha ≤ 0,5 mm²) a praskliny (akákoľvek viditeľná prasklina sa zamietne). Miera defektov vzhľadu musí byť kontrolovaná pod 0,3 %.

Testovanie spoľahlivosti: Vykonajte štvrťročné vzorkovanie spoľahlivosti, vrátane testovania stability pri vysokej teplote (udržiavanie pri maximálnej prevádzkovej teplote počas 1000 hodín, s magnetickým útlmom výkonu ≤ 5 % pre kvalifikáciu), testovania stability pri nízkej teplote (udržiavanie pri teplote -40 °C počas 100 hodín, s útlmom výkonu ≤ 2 % pre kvalifikáciu) a testovania vibrácií (20g awepcc-10 Hz-10Hz) žiadne praskliny a útlm výkonu ≤ 3 % pre kvalifikáciu), aby sa zabezpečila dlhodobá spoľahlivosť.

4. Typické aplikačné scenáre: Základné adaptačné riešenia pre šesť odvetví

Aplikácia prstencových sintrovaných magnetov NdFeB pokrýva viaceré polia. Nasledujú podrobné parametre a efekty adaptačných riešení pre každé odvetvie:

Aplikačný scenár	Požiadavky na základné parametre výkonu	Spôsob povrchovej úpravy	Kľúčové efekty
Nový hnací motor vozidla Energy	Energetický produkt 45-48MGOe (N45-N48), 150°C (trieda SH), radiálna magnetizácia (8-16 pólov), vonkajší priemer 180-250 mm	Nikel-meď-niklové pokovovanie (15-20μm)	Výkon motora 200 kW, otáčky 18000 ot./min., účinnosť premeny energie 97%
Priemyselný servomotor	Energetický produkt 48-50MGOe (N48-N50), 180°C (trieda UH), viacpólová magnetizácia (24-32 pólov), kruhovitosť ≤0,003 mm	Epoxidový náter (20-30μm)	Presnosť polohovania ±0,001 mm, vhodné pre presné obrábanie na CNC strojoch
Bezdrôtová nabíjačka	Energetický produkt 33-36MGOe (N35), 100°C (trieda M), axiálna magnetizácia, vonkajší priemer 20-30 mm	Zinkovanie (5-10μm)	Účinnosť nabíjania 15W, odchýlka zarovnania ≤2mm
Lekárska MRI gradientová cievka	Energetický produkt 38-42MGOe (N42), 120 °C (trieda H), axiálna magnetizácia, chyba rovnomernosti ≤0,05 %	Epoxidový náter odolný voči kyselinám a zásadám	Zobrazovacie rozlíšenie 0,5 mm, jasne ukazuje malé mozgové lézie
Rotor veternej turbíny	Energetický produkt 38-40MGOe (N40), 150°C (trieda SH), radiálna magnetizácia, vonkajší priemer 1000-1500 mm	Nikel-meď-nikel epoxidový kompozitný náter	Ročná výroba elektriny vzrástla o 10 %, poruchovosť ≤0,5-krát za rok
Invertorový kompresor klimatizácie	Energetický produkt 38-42MGOe (N42), 100°C (trieda M), radiálna magnetizácia, vnútorný priemer 30-40 mm	Zinkovanie (8-12μm)	Spotreba energie znížená o 30 %, hlučnosť ≤ 40 dB, rýchlosť chladenia zvýšená o 20 %

5. Sprievodca výberom: Presné prispôsobenie dopytu v štyroch krokoch

Nevhodný výber môže viesť k strate výkonu alebo zlyhaniu zariadenia. Nasleduje vedecký výberový proces:

5.1 Krok 1: Ujasnite si požiadavky na základné parametre

Stanovenie magnetických parametrov: Vypočítajte požadovaný energetický produkt na základe požiadaviek na výkon a výkon zariadenia. Napríklad:

Malé jednosmerné motory (výkon ≤100W, krútiaci moment ≤1N·m): Energetický produkt 28-36MGOe (N30-N35) na splnenie základných energetických potrieb pri nízkych nákladoch.

Stredne veľké hnacie motory (výkon 100W-10kW, krútiaci moment 1-10N·m): Energetický produkt 38-48MGOe (N40-N48) na vyváženie výkonu a nákladov, vhodný pre zariadenia priemyselnej automatizácie.

Veľké vysokovýkonné zariadenia (výkon ≥10kW, krútiaci moment ≥10N·m): Energetický produkt 50-52MGOe (N50-N52) na zabezpečenie vysokého výkonu krútiaceho momentu, vhodný pre nové energetické vozidlá, veterné turbíny a iné scenáre.

Potvrdenie rozmerového parametra: Uveďte vonkajší priemer (D), vnútorný priemer (d), hrúbku (H) a požiadavky na toleranciu prstencového magnetu. Vypočítajte hmotnosť pomocou vzorca „Objem = π×(D²-d²)×H/4“ a upravte rozmery na základe hmotnostných limitov zariadenia (napr. magnety motora UAV vyžadujú hmotnosť ≤50 g). Medzitým špecifikujte geometrické tolerancie, ako je kruhovitosť (≤ 0,005 mm pre vysokú presnosť, ≤ 0,01 mm pre štandardnú presnosť) a koaxiálnosť (≤ 0,01 mm), aby ste zabránili ovplyvneniu montáže a aplikácie.

Výber smeru magnetizácie: Určte na základe požiadaviek na magnetické pole zariadenia: radiálna magnetizácia pre rotory motora (vyžadujúce okolité magnetické polia), axiálna magnetizácia pre reproduktory a snímače (vyžadujúce jednosmerné magnetické polia) a viacpólová magnetizácia pre vysoko presné servomotory (vyžadujúce viacpólové magnetické polia), s počtom pólov upraveným podľa požiadaviek na rýchlosť (vyššia rýchlosť 24 pólov, 6 pólov vyžaduje viac motory s 10 000 ot./min.).

5.2 Krok 2: Vyhodnoťte podmienky prevádzkového prostredia

Teplotné prostredie: Zmerajte maximálnu teplotu a rozsah kolísania teploty prevádzkového prostredia zariadenia, aby ste vybrali zodpovedajúcu triedu:

Nízkoteplotné prostredie (-40-0°C, napr. zariadenie chladiaceho reťazca): Štandardné triedy N/M sú dostatočné (maximálna prevádzková teplota 80-100°C, stabilný výkon pri nízkych teplotách), bez potreby vysokoteplotných tried na zníženie nákladov.

Prostredie s normálnou teplotou (0-80 °C, napr. vnútorné motory, spotrebná elektronika): Vhodné sú triedy N/M; pre scenáre s krátkodobými teplotnými výkyvmi (napr. zlý odvod tepla v lete) vyberte stupeň H (120 °C), aby ste si vyhradili bezpečnostnú rezervu.

Vysokoteplotné prostredie (80-150°C, napr. motorové priestory automobilov, priemyselné pece): Základnou voľbou je trieda SH (150°C); pre dlhodobú prevádzku v blízkosti 150°C zvoľte stupeň UH (180°C), aby ste predišli tepelnej demagnetizácii.

Prostredie s veľmi vysokou teplotou (150 – 200 °C, napr. letecké vybavenie): Jedinou možnosťou na zabezpečenie stabilného výkonu pri extrémnych teplotách je trieda EH (200 °C).

Prostredie proti korózii a vlhkosti: Vyberte povrchovú úpravu na základe korozívnosti prostredia:

Suché a čisté prostredie (vnútorné kancelárske vybavenie, domáce spotrebiče): Postačuje zinkovanie, s nízkymi nákladmi a základnou ochranou.

Vlhké prostredie (vodné čerpadlá, klimatizácie, vonkajšie zariadenia): Nikel-meď-niklové pokovovanie pre silnejšiu koróznu odolnosť, vhodné do prostredia s vlhkosťou ≤90%.

Kyslo-alkalické korozívne prostredie (lekárske vybavenie, chemické zariadenia, morské prostredie): Epoxidový náter pre odolnosť proti kyslým zásadám a soľným sprejom, vhodný pre zložité korozívne prostredia.

Vibračné a nárazové prostredie: Scenáre s vysokými vibráciami (stavebné stroje, motory automobilového podvozku, zrýchlenie vibrácií 5-10g) vyžadujú magnety s vyššou mechanickou pevnosťou, ako sú magnety s prídavkom nióbu (pevnosť v ohybe ≥200MPa, rázová sila ≥5kJ/m²). Medzitým počas inštalácie pridajte elastické nárazníkové podložky (silikónové podložky s hrúbkou 1-3 mm), aby ste znížili poškodenie magnetu vibráciami; scenáre s nízkymi vibráciami (interiérové ​​motory, snímače, zrýchlenie vibrácií ≤5g) môžu používať magnety so štandardnou mechanickou pevnosťou.

5.3 Krok 3: Vyvážte výkon a náklady

Vyhnite sa nadmernému výberu: Vyberte si vhodnú triedu na základe skutočných potrieb bez toho, aby ste slepo sledovali vysoké známky. Napríklad motory ventilátorov pre domácnosť (výkon 50 W, krútiaci moment 0,5 N·m) vyžadujú iba triedu N35 (energetický produkt 33-36MGOe); výber triedy N52 (energetický produkt 50-52MGOe) zvyšuje náklady o 200 %, ale zlepšuje výkon (rýchlosť motora, sila vetra) o menej ako 5 %, čo vedie k strate nákladov. Podobne bežné snímače (detekčná vzdialenosť 5 mm) spĺňajú štandardy triedy N30 (energetický produkt 28-30MGOe), ktoré nevyžadujú vyššie triedy.

Optimalizácia nákladov na hromadné obstarávanie: Pre obstarávacie množstvá ≥ 1000 kusov dohodnite s dodávateľmi prispôsobené parametre komponentov, aby ste znížili náklady a zároveň splnili požiadavky na výkon. Napríklad továreň na priemyselné zariadenia, ktorá nakupovala prstencové magnety pre motory montážnej linky (vyžadujúce energetický produkt 40 – 42 MGOe, maximálna prevádzková teplota 120 °C), znížila obsah dysprózia z 2 % na 1,5 %, čím zabezpečila HcB ≥ 1000 kA/m a zároveň znížila obstarávacie náklady o 15 % na kilogram a ušetrila približne 80 RMB za rok, 0000 RMB. Hromadné obstarávanie môže medzitým dohodnúť kratšie dodacie cykly (od štandardných 15 dní do 7-10 dní), aby sa predišlo oneskoreniam výroby v dôsledku vypredania zásob.

Úprava nákladov prostredníctvom optimalizácie rozmerov: Optimalizujte rozmery magnetov, aby ste znížili náklady bez ovplyvnenia montáže zariadenia. Napríklad zníženie hrúbky prstencového magnetu z 5 mm na 4,8 mm (spĺňajúc požiadavku na montážnu medzeru 0,2 mm) znižuje hmotnosť na kus o 4 %. Pri ročnom obstarávaní 100 000 kusov to znižuje spotrebu surovín o približne 200 kg a ročné náklady o približne 60 000 RMB. Navyše, výroba magnetov štandardnej veľkosti (napr. 50 mm, vonkajší priemer 60 mm) je o 10 % až 15 % nižšia ako výroba neštandardných veľkostí (napr. vonkajší priemer 52,3 mm), pretože neštandardné veľkosti vyžadujú vlastné formy, čo zvyšuje náklady na formy a znižuje efektivitu výroby.

5.4 Krok 4: Overte kvalifikáciu dodávateľa

Overenie systémovej certifikácie: Uprednostnite dodávateľov s certifikáciou systému manažérstva kvality ISO 9001, aby ste zabezpečili jasné procesy kontroly kvality (napr. kontrola surovín, kontrola počas procesu, 100% kontrola finálneho produktu). Pre automobilové aplikácie (napr. hnacie motory, snímače systému riadenia) potvrďte, že dodávatelia majú certifikáciu IATF 16949 Automotive Quality Management System, ktorá ukladá prísnejšie požiadavky na konzistentnosť a sledovateľnosť produktu (napr. uchovávanie záznamov o nákupe surovín, záznamov o výrobných parametroch a kontrolných správ pre každú šaržu po dobu najmenej 3 rokov). Pre magnety používané v zdravotníckych zariadeniach (napr. diagnostické prístroje, terapeutické prístroje) musia mať dodávatelia certifikáciu ISO 13485 Systém riadenia kvality zdravotníckych pomôcok, aby sa zabezpečil súlad s hygienickými a bezpečnostnými normami zdravotníckeho priemyslu.

Hodnotenie schopnosti testovania: Vyžadujte od dodávateľov, aby poskytli zoznam testovacích zariadení a výročné správy o kalibrácii. Zariadenia na testovanie jadra (napr. testery materiálov s permanentnými magnetmi, súradnicové meracie stroje) musia byť kalibrované národne uznávanými metrologickými inštitúciami s kalibračnými správami platnými ≤ 1 rok. Dodávatelia musia navyše pre každú šaržu vydávať „správy o kontrole vo výrobnom závode“ vrátane kľúčových údajov, ako sú magnetické vlastnosti (namerané hodnoty BHmax, HcB, Br), rozmerové odchýlky, hrúbka povrchovej úpravy a výsledky skúšok soľným postrekom. Pre scenáre s vysokým dopytom (napr. letecké vybavenie) si vyžiadajte inšpekčné správy od tretích strán (vydané laboratóriami s akreditáciou CNAS), aby ste zabezpečili objektivitu výsledkov testov.

Výrobné skúsenosti a overenie kapacity: Uprednostnite dodávateľov so skúsenosťami ≥5 rokov a ročnou výrobnou kapacitou ≥500 ton. Takéto podniky majú zvyčajne vyspelé možnosti riadenia procesov (napr. presná kontrola veľkosti častíc prášku, stabilita teploty spekania), čím sa znižuje riziko odchýlok výkonu produktu v dôsledku kolísania výroby (napr. odchýlka energetického produktu ≤ 3 % v rámci šarží). Medzitým pochopte zákaznícku základňu dodávateľa; ak slúžili klientom v odvetviach podobných vášmu (napr. poskytovanie produktov pre nových výrobcov motorov pre energetické vozidlá alebo továrne na lekárske vybavenie), je pravdepodobnejšie, že pochopia potreby odvetvia a znížia náklady na komunikáciu. Okrem toho potvrďte núdzovú výrobnú kapacitu dodávateľa (napr. možnosť mesačného rozšírenia výroby pre urgentné objednávky), aby ste sa vyhli oneskoreniam dodávky v dôsledku nedostatočnej kapacity.

6. Preventívne opatrenia pri používaní: Zmiernenie rizika životného cyklu

Pre prstencové spekané NdFeB magnety sa vyžaduje štandardizovaná prevádzka počas prepravy, inštalácie, používania, údržby a likvidácie, aby sa predišlo útlmu výkonu, bezpečnostným nehodám alebo poruchám zariadenia. Špecifické požiadavky sú nasledovné:

6.1 Preprava: Protikolízne a protimagnetické rušenie

Ochrana balenia: Prijmite viacvrstvovú štruktúru balenia „drevenej palety z kartónu s penovou výplňou“. Každý magnet je zabalený v nezávislom penovom boxe (hrúbka ≥ 5 mm), s medzerou ≤ 1 mm vo vnútri penového boxu, aby sa zabránilo treniu medzi magnetom a penou v dôsledku prepravných vibrácií. Pri balení viacerých magnetov umiestnite medzi susedné magnety magnetické izolačné dosky (napríklad 0,5 mm hrubé železné plechy), aby ste zabránili kolíziám spôsobeným silnou magnetickou príťažlivosťou (jeden magnet triedy N45 s vonkajším priemerom 200 mm má príťažlivú silu viac ako 500 kg a kolízie môžu ľahko spôsobiť odlomenie hrán). Drevené palety musia byť odolné voči vlhkosti (potiahnuté vodotesným náterom), aby sa zabránilo hrdzaveniu magnetu spôsobenému infiltráciou dažďovej vody počas prepravy.

Kontrola prepravného prostredia: Prepravné vozidlá musia byť vybavené záznamníkmi teploty a vlhkosti, aby sa zabezpečilo, že prepravná teplota je ≤ 40 °C a vlhkosť je ≤ 60 %. Vyhnite sa preprave v extrémnych podmienkach, ako je vystavenie vysokým teplotám (napr. vnútorné teploty vozidla presahujúce 60 °C v lete) alebo silný dážď. Medzitým sa vyhýbajte trasám prechádzajúcich oblasťami so silným magnetickým poľom (napr. v blízkosti veľkých rozvodní alebo elektromagnetických žeriavov). Ak sa prechodu cez takéto oblasti nedá vyhnúť, pridajte magnetický štít (napr. permalloy doska s hrúbkou ≥ 1 mm) mimo obalu, aby ste znížili vplyv vonkajších magnetických polí na magnety (sila vonkajšieho magnetického poľa presahujúca 0,5 T môže spôsobiť čiastočnú demagnetizáciu magnetov).

Normy nakladania a vykladania: Na nakladanie a vykladanie používajte vysokozdvižné vozíky alebo žeriavy (vyberajú sa na základe hmotnosti balíka; ručná manipulácia je povolená pre jednotlivé škatule s hmotnosťou ≤ 50 kg). Neťahajte balíky priamo. Pri manipulácii s jednotlivými magnetmi používajte špecializované prípravky (napr. mosadzné prípravky s gumenými protišmykovými vrstvami); nedotýkajte sa magnetov priamo rukami (najmä magnetov veľkých rozmerov, ktoré majú silnú príťažlivosť a môžu ľahko spôsobiť privretie ruky). Počas nakladania a vykladania udržujte vzdialenosť ≥10 cm medzi magnetmi a inými kovovými komponentmi (napr. hrotmi vysokozdvižného vozíka), aby ste predišli kolíziám spôsobeným príťažlivosťou.

6.2 Inštalácia: Presné polohovanie a štandardizovaná prevádzka

Výber a použitie náradia: Inštalačné nástroje musia byť vyrobené z nemagnetických materiálov, ako sú mosadzné kľúče (vybrané na základe špecifikácií skrutiek), plastové skrutkovače a keramické prípravky. Nepoužívajte nástroje z uhlíkovej ocele (napr. bežné kľúče, kliešte), pretože nástroje z uhlíkovej ocele budú magnetmi silne priťahované. Náhla príťažlivosť môže spôsobiť kolíziu náradia s magnetmi (čo má za následok povrchové škrabance alebo praskliny) a železné piliny na povrchu náradia sa prilepia na magnety a vytvoria „miestne magnetické skraty“ (vedúce k nerovnomernému rozloženiu magnetického poľa, napr. k 10% zvýšeniu kolísania krútiaceho momentu motora). Ak sa počas inštalácie vyžaduje dočasné upevnenie magnetov, použite nemagnetickú pásku (napr. polyimidovú pásku); nepoužívajte priehľadnú pásku (ktorá ľahko zanecháva zvyšky lepidla, čo ovplyvňuje kvalitu následného náteru).

Inštalačná medzera a kontrola koaxiálnosti: Vyhraďte inštalačné medzery podľa požiadaviek konštrukcie zariadenia. Napríklad vzduchová medzera medzi rotorom motora a statorom je typicky 0,2 až 0,5 mm. Pomocou spáromerov (presnosť 0,01 mm) skontrolujte medzeru počas inštalácie, pričom zaistite rovnomerné medzery po obvode (odchýlka ≤0,05 mm). Príliš malé medzery spôsobia "trenie" (trenie medzi rotorom a statorom) počas prevádzky motora, čo vedie k opotrebovaniu povrchového povlaku magnetu a uvoľňovaniu magnetického prášku. Príliš veľké medzery zvýšia rýchlosť úniku magnetického toku (zväčšenie medzery o 0,1 mm zvyšuje rýchlosť úniku o 5 %), čo vedie k zníženiu výstupného výkonu motora. Medzitým sa uistite, že súososť medzi magnetom a montážnym hriadeľom je ≤ 0,01 mm, čo je možné zistiť pomocou číselníka (presnosť 0,001 mm). Nadmerná odchýlka súososti spôsobí nevyváženú odstredivú silu, keď sa magnet otáča vysokou rýchlosťou, čo vedie k vibráciám zariadenia (zrýchlenie vibrácií presahujúce 5 g môže spôsobiť uvoľnenie magnetu).

Postup montáže viacerých magnetov a ochrana: Ak je potrebné koaxiálne zložiť viacero prstencových magnetov (napr. rotor motora zložený zo 6 magnetov), ​​určte postup montáže na základe princípu „heteropolárnej príťažlivosti“. Najprv pripevnite prvý magnet k montážnej základni pomocou polohovacích kolíkov, potom zatlačte druhý magnet axiálne pomocou špeciálneho upínadla s magnetickou izoláciou (napr. plastového tlačného bloku). Vyhnite sa priamemu kontaktu rúk, aby ste predišli privretiu prstov medzi dva magnety. Po inštalácii každého magnetu pomocou gaussmetra zistite intenzitu magnetického poľa povrchu, aby ste zabezpečili správny smer magnetického poľa (opačná inštalácia spôsobí vzájomné zrušenie celkového magnetického obvodu, čím sa zabráni normálnej prevádzke zariadenia). Po dokončení všetkých zostáv na oba konce magnetov nainštalujte poistné krúžky (napr. krúžky z nehrdzavejúcej ocele s hrúbkou ≥3 mm), aby sa zabránilo axiálnemu pohybu magnetov počas prevádzky zariadenia.

6.3 Použitie: Monitorovanie v reálnom čase a prevencia preťaženia

Monitorovanie teploty v reálnom čase: Nainštalujte teplotné senzory (napr. platinové odporové senzory PT100 s presnosťou ±0,1 °C) v blízkosti magnetov, aby ste mohli sledovať prevádzkovú teplotu v reálnom čase. Údaje o teplote musia byť pripojené k riadiacemu systému zariadenia. Keď teplota dosiahne 90 % maximálnej prevádzkovej teploty (napr. nastavte teplotu alarmu na 135 °C pre magnety triedy SH s maximálnou prevádzkovou teplotou 150 °C), spustite alarm a znížte zaťaženie zariadenia (napr. znížte otáčky motora z 18 000 ot./min na 15 000 ot./min.), aby ste zabránili trvalému nárastu teploty spôsobenému nevratným nárastom teploty. V prípade malých zariadení, kde nie je možné nainštalovať snímače (napr. mikrosnímače), pravidelne zisťujte povrchovú teplotu magnetu pomocou infračerveného teplomera (presnosť ±1 °C). Frekvencia detekcie sa určuje na základe intenzity používania (napr. zariadenie na nepretržitú prevádzku vyžaduje detekciu každé 2 hodiny).

Kontrola zaťaženia a abnormálna manipulácia: Nastavte hornú hranicu zaťaženia zariadenia na základe menovitých výkonových parametrov magnetov; neumožňujú prevádzku s preťažením. Napríklad pre prstencový magnet triedy N45 podporujúci priemyselný motor (menovitý krútiaci moment 10 N·m) musí byť zaťaženie zariadenia kontrolované na ≤ 9 N·m (s rezervou 10 % bezpečnosti). Dlhodobá prevádzka pri preťažení pri 11N·m zvýši stratu medi a železa motora, čím sa ďalej zvýši teplota magnetu (nárast o 8-10°C na každých 10% preťaženia). Zároveň magnety znesú väčšiu elektromagnetickú silu, čo môže spôsobiť mikrotrhliny vo vnútri (šírenie trhlín zníži energetický produkt o 10%-15%). Keď sa vyskytnú abnormality zariadenia (napr. náhly pokles rýchlosti, zvýšený hluk), okamžite zastavte stroj a skontrolujte, či nie sú magnety demagnetizované, uvoľnené alebo poškodené, aby nedošlo k rozšíreniu poruchy.

Ochrana proti magnetickému rušeniu: Neumiestňujte magnety do blízkosti zdrojov silného magnetického poľa (napr. elektromagnetické zváracie stroje, veľké elektromagnety), pretože silné magnetické polia môžu spôsobiť spätnú magnetizáciu magnetov (miera demagnetizácie presahujúca 30 %). Ak je potrebné zariadenie používať v prostredí s elektromagnetickým rušením (napr. továrenské dielne s viacerými frekvenčnými meničmi), vykonajte magnetické tienenie na komponentoch, kde sú umiestnené magnety (napr. nainštalujte štít vyrobený z permalloy s hrúbkou ≥2 mm). Odpor uzemnenia tienenia musí byť ≤4Ω, aby účinne absorboval vonkajšie elektromagnetické rušenie a zabránil kolísaniu magnetického poľa ovplyvňovať presnosť zariadenia (napr. chyba detekcie snímača sa zvyšuje z ±0,1 mm na ±0,5 mm).

6.4 Údržba a likvidácia: Pravidelná kontrola a ochrana životného prostredia

Plán pravidelnej údržby: Vypracujte štvrťročné a ročné plány údržby. Štvrťročná údržba zahŕňa: čistenie povrchu magnetu (utieranie handričkou bez chĺpkov namočenou v alkohole, aby sa odstránil prach a olej, aby sa zabránilo ovplyvňovaniu distribúcie magnetického poľa nečistotami), kontrola povrchového náteru (kontrola odlupovania a hrdze; ak sa zistí maloplošná hrdza, jemne vyleštite jemným brúsnym papierom (≥800 mesh) a naneste antikoróznu montážnu farbu a upevnite skrutky) a skontrolujte. krúžky sú uvoľnené; Ročná údržba zahŕňa: odber vzoriek a testovanie magnetických vlastností (vzorkovanie 5 % zariadení na šaržu, demontáž a testovanie parametrov BHmax a Br magnetov; ak útlm presiahne 5 %, vykonajte kontrolu šarže) a výmenu starnúcich komponentov (napr. magnetické štíty a nárazníkové vložky je potrebné vymeniť po 3 rokoch používania).

Špecifikácie zneškodňovania: Odpadové prstencové spekané magnety NdFeB sú nebezpečným odpadom obsahujúcim vzácne zeminy a musia s ním nakladať podniky s „Povolením na prevádzku s nebezpečným odpadom“; nevyhadzujte ich náhodne ani ich nemiešajte s domácim odpadom. Pred likvidáciou magnety odmagnetizujte pomocou špecializovaného demagnetizačného zariadenia (aplikujte reverzné magnetické pole na zníženie magnetických vlastností na menej ako 1 % pôvodnej hodnoty), aby ste predišli bezpečnostným nehodám spôsobeným silným priťahovaním odpadových magnetov (napr. kolízie spôsobené priťahovaním kovových komponentov počas recyklácie). Magnety s recyklačnou hodnotou (napr. bez prasklín alebo hrdze, útlm magnetického výkonu ≤ 10 %) možno odovzdať profesionálnym recyklačným podnikom na extrakciu prvkov vzácnych zemín (napr. neodýmu, dysprózia) a získané vzácne zeminy je možné opätovne použiť pri výrobe nových magnetov na dosiahnutie recyklácie zdrojov. Magnety bez recyklačnej hodnoty musia prejsť neškodným spracovaním (napr. vysokoteplotnou oxidáciou, premenou železa a prvkov vzácnych zemín na stabilné oxidy v prostredí 800-1000°C). Údaje o ošetrení sa musia zaznamenať a archivovať (doba uchovávania ≥ 5 rokov) na kontrolu oddeleniami ochrany životného prostredia.

7. Často kladené otázky (FAQ)

Pri výbere, používaní a údržbe prstencových sintrovaných magnetov NdFeB sa odborníci v tomto odvetví často stretávajú s rôznymi praktickými otázkami. Nasleduje 8 často kladených otázok a odborných odpovedí:

7.1 Po určitom čase používania magnetu sa intenzita magnetického poľa zníži. Ako zistiť, či ide o reverzibilnú alebo nevratnú demagnetizáciu?

Toto možno na začiatku určiť pomocou „metódy obnovy teploty“: Magnet umiestnite na 24 hodín do prostredia s normálnou teplotou 25 °C ± 2 °C a potom pomocou gaussmetra zmerajte intenzitu povrchového magnetického poľa. Ak sa pevnosť obnoví o viac ako 50 % v porovnaní s pred ochladením a po opätovnom zmagnetizovaní sa dá obnoviť na viac ako 90 % pôvodného výkonu, ide o reverzibilnú demagnetizáciu (väčšinou spôsobenú krátkodobým prehriatím alebo slabým vonkajším rušením magnetického poľa). Ak po státí pri izbovej teplote nedôjde k výraznejšej obnove pevnosti, alebo je výkon po opätovnej magnetizácii stále nižší ako 80 % pôvodnej hodnoty, ide o nevratnú demagnetizáciu (väčšinou spôsobenú dlhodobým prehriatím, silnými reverznými magnetickými poľami, vnútornými prasklinami alebo hrdzou). Napríklad magnet triedy SH (maximálna prevádzková teplota 150 °C) použitý v motore má 20 % zníženie intenzity magnetického poľa po prevádzke pri 160 °C počas 2 hodín. Po odstátí pri izbovej teplote sa pevnosť obnoví o 12% a po opätovnom zmagnetizovaní sa obnoví na 95% pôvodnej hodnoty, čo je vratná demagnetizácia. Ak pracuje pri teplote 180 °C počas 10 hodín, intenzita magnetického poľa sa zníži o 40 %, pričom po státí pri izbovej teplote nedochádza k žiadnej obnove a po opätovnej magnetizácii sa obnoví iba 60 % pôvodnej hodnoty, čo je nevratná demagnetizácia.

7.2 Ako jednoduchou metódou zistiť, či je smer magnetizácie prstencového magnetu správny?

Je možné použiť „metódu polohovania kompasu“ alebo „metódu distribúcie železného prášku“: ① Metóda polohovania kompasu: Priložte kompas blízko k vonkajšiemu povrchu magnetu a pomaly otáčajte magnetom. Ak je strelka kompasu vždy v súlade s radiálnym smerom magnetu (smeruje k N alebo S pólu magnetu), je radiálne magnetizovaná. Ak je ihla vždy v súlade s axiálnym smerom magnetu (smeruje ku koncovej ploche magnetu), je axiálne magnetizovaná. Ak ihla ukazuje v rôznych smeroch v rôznych polohách (napr. ihla sa vychýli o 90° pri každom otočení o 45°), je viacpólová magnetizovaná a počet pólov zodpovedá počtu vychýlení ihly (napr. 8 vychýlení na plnú rotáciu znamená 8-pólovú magnetizáciu). ② Metóda distribúcie železného prášku: Na povrch magnetu rovnomerne posypte jemný železný prášok (veľkosť častíc 100-200 mesh) a jemne poklepte na magnet. Ak je železný prášok usporiadaný v radiálnom smere (tvorí radiálne čiary od vnútorného otvoru k vonkajšiemu kruhu), je radiálne magnetizovaný. Ak je usporiadaný v axiálnom smere (vytvárajúc rovnobežné línie od horného koncového čela k spodnému koncovému čelu), je axiálne magnetizovaný. Pre viacpólovú magnetizáciu bude železný prášok vytvárať husté malé čiary v rôznych polárnych oblastiach a smer čiar sa mení s polaritou.

7.3 Ak má povrch prstencového magnetu škrabance alebo miernu hrdzu, ovplyvní to výkon?

Toto je potrebné posúdiť na základe stupňa poškodenia a umiestnenia: ① Ak je hĺbka vrypu ≤ 1/3 hrúbky povlaku (napr. hrúbka zinkového povlaku 8 μm, hĺbka vrypu ≤ 2,5 μm) a nachádza sa v nepracovnej oblasti (napr. čelná plocha magnetu, ktorá sa nezúčastňuje na výstupe z jemného magnetického poľa), jednoducho ho odstráňte 80 brúsnym magnetickým poľom. otrepy a vyčistite ho alkoholom; výkon nebude ovplyvnený. Ak sa škrabanec nachádza v pracovnej oblasti (napríklad vonkajší povrch oproti statoru motora), aj keď je hĺbka malá, môže spôsobiť nerovnomerné rozloženie magnetického poľa (sila lokálneho magnetického poľa sa zníži o 5 % - 8 %). Či ho vymeniť, závisí od požiadaviek zariadenia na rovnomernosť magnetického poľa (napr. vysoko presné servomotory vyžadujú výmenu, zatiaľ čo bežné motory ventilátorov sa môžu naďalej používať). ② Ak je na povrchu (plocha ≤1mm²) bodová hrdza, ktorá neprenikla do podkladu (žiadny prášok hrdze neodpadáva pri zoškrabaní čepeľou), najskôr hrdzu vyleštite jemným brúsnym papierom, potom naneste vrstvu antikoróznej farby (napr. epoxidovú antikoróznu farbu s hrúbkou 5-10μm); po vysušení sa môže ďalej používať. Ak plocha hrdze presiahne 5% alebo sa objavia šupinaté vrstvy hrdze (po zoškrabaní je viditeľné poškodenie substrátu), lokálna koercivita sa zníži (HcB v zhrdzavenej oblasti sa môže znížiť o 100-200kA/m) a dlhodobé používanie môže spôsobiť celkovú demagnetizáciu; magnet treba vymeniť.

7.4 Je možné kvôli obmedzenému priestoru v malom zariadení rozrezať veľké prstencové magnety na menšie veľkosti?

Samorezanie sa neodporúča; vyžaduje sa prispôsobené spracovanie profesionálnymi dodávateľmi. Samorezné rezanie má tri hlavné problémy: ① Zničenie štruktúry magnetickej domény: Magnetické domény spekaného NdFeB sú usporiadané spôsobom 定向. Rezanie bežnými nástrojmi (napr. uhlové brúsky, píly na železo) spôsobí silné vibrácie a vysoké teploty (miestne teploty presahujúce 200 °C), čo vedie k neusporiadaným magnetickým doménam. Po rezaní sa energetický produkt môže znížiť o 20% - 30% a nemožno ho obnoviť opätovnou magnetizáciou. ② Zvýšenie rizika prasknutia: Magnety sú relatívne krehké (pevnosť v ohybe približne 150-200MPa) a nerovnomerná sila pri samorezaní môže ľahko spôsobiť prenikajúce trhliny (miera trhlín presahujúca 50%). Prasknuté magnety sa môžu počas používania zlomiť a spôsobiť poruchu zariadenia. ③ Silná povrchová oxidácia: Magnetický substrát (obsahujúci 60%-70% železa) je počas rezania vystavený vzduchu a je náchylný na rýchlu oxidáciu (do 2 hodín sa na reznej ploche objaví červená hrdza), ktorú nie je možné úplne opraviť následnou povrchovou úpravou. Profesionálni dodávatelia používajú proces "predmagnetizačného rezania" pomocou strojov na rezanie diamantovým drôtom (teplota rezu ≤50°C, amplitúda vibrácií ≤5μm) na rezanie magnetu na požadovanú veľkosť pred magnetizáciou. Po rezaní sa vykoná povrchová úprava a magnetizácia, aby sa zabezpečilo, že nebude mať žiadny vplyv na magnetický výkon, s presnosťou rezu až ±0,01 mm.

7.5 Existujú rozdiely vo výkone medzi šaržami rovnakého modelu zakúpených prstencových magnetov. Ako to vyriešiť?

Najprv v spolupráci s dodávateľom analyzujte príčiny rozdielov. Bežné riešenia sú nasledovné: ① Overte konzistentnosť parametrov: Skontrolujte správu o kontrole každej šarže vo výrobnom závode, aby ste potvrdili, či základné parametre, ako sú BHmax, HcB a Br, sú v rámci dohodnutého rozsahu tolerancie (napr. dohodnutá odchýlka energetického produktu triedy N45 ≤ 3 %). V prípade prekročenia tolerancie požiadajte dodávateľa o vrátenie alebo výmenu tovaru. Ak je v rozsahu tolerancie, ale zariadenie má extrémne vysoké požiadavky na konzistentnosť výkonu (napr. motory so synchrónnou prevádzkou s viacerými magnetmi vyžadujú odchýlku energetického produktu v dávkach ≤ 2 %), dohodnite sa s dodávateľom na zúžení výrobnej tolerancie (napr. optimalizáciou riadenia veľkosti častíc prášku a stability teploty spekania). Ak je to potrebné, zvýšte vzorkovací pomer (z 10 % na 20 %) a premietajte produkty s podobným výkonom do skupín (napr. zoskupujte magnety s energetickým produktom 44-45MGOe a 45-46MGOe samostatne), aby ste predišli zmiešaniu magnetov s rôznym výkonom, čo môže spôsobiť nestabilnú prevádzku zariadenia. ② Sledovanie výrobného procesu: Požiadajte dodávateľa, aby poskytol výrobné záznamy rôznych šarží (napr. pomer surovín, krivka teploty spekania, parametre spracovania starnutia), aby ste zistili, či sú rozdiely vo výkone spôsobené zmenami v sériách surovín (napr. kolísanie čistoty prvkov vzácnych zemín) alebo úpravami parametrov procesu (napr. odchýlka teploty spekania presahujúca 5 °C). Ak problém vyplýva z procesu, požiadajte dodávateľa, aby upravil proces (napr. výmena dávky suroviny, kalibrácia snímača teploty spekacej pece) a poskytol správy o overení procesu pre nasledujúce dávky. ③ Vytvorte riadenie klasifikácie zásob: Ak nie je možné úplne odstrániť rozdiely medzi dávkami, označte každú dávku magnetov samostatne pri skladovaní, zaznamenajte kľúčové parametre výkonu a používajte ich v súlade so zásadou „najskôr rovnaká dávka“, aby ste sa vyhli krížovému miešaniu dávok. Medzitým v prípade produktov z rôznych šarží s podobným výkonom vykonajte „zoskupenie zhody“ prostredníctvom testovania magnetického výkonu (napr. zoskupenie magnetov s odchýlkou ​​HcB ≤50 kA/m), aby ste minimalizovali rozdiely vo výkone v rámci každej skupiny a znížili dopady na zariadenie.

7.6 Vyžaduje sa pri použití prstencových magnetov v prostredí s nízkou teplotou (napr. -40°C) špeciálne ošetrenie?

V prostredí s nízkou teplotou sa nevyžaduje žiadna špeciálna úprava, ale je potrebné poznamenať dva body: ① Charakteristiky zmeny výkonu: V rozsahu teplôt od -40 °C do izbovej teploty sa magnetický výkon spekaných magnetov NdFeB mierne zlepšuje (napr. pre magnety triedy N35 pri -40 °C je Br o 2 % - 3 % vyšší a bez HcB je vyšší o 5 % a HcB je o 5 % vyšší. Sú preto vhodné pre zariadenia chladiacich reťazcov (napr. motory chladiarenských nákladných vozidiel) a vonkajšie snímače nízkych teplôt. Treba však venovať pozornosť vplyvu nízkych teplôt na mechanické vlastnosti magnetov – pri nízkych teplotách sa krehkosť mierne zvyšuje (pevnosť v ohybe klesá o 5 % - 10 %). Počas inštalácie sa treba vyhnúť silným nárazom (napr. klopanie, pád) a medzi magnet a montážnu základňu možno pridať flexibilné nárazníkové podložky (napr. 1-2 mm hrubé silikónové podložky), aby sa znížilo riziko prasknutia v dôsledku nárazu pri nízkej teplote. ② Prispôsobenie tepelnej rozťažnosti: Ak je magnet zostavený s inými kovovými komponentmi (napr. hriadele motora, väčšinou vyrobené z ocele 45#), je potrebné zvážiť rozdiel v ich koeficientoch tepelnej rozťažnosti (spekaný NdFeB má koeficient tepelnej rozťažnosti približne 8×10⁻⁶/°C, zatiaľ čo oceľ 45# má približne 11⁻C/6°). V prostrediach s nízkou teplotou sa tieto dva materiály zmršťujú odlišne, čo môže zväčšiť montážnu medzeru (napr. pri uložení magnetu s priemerom 200 mm sa medzera môže zväčšiť o 0,05 mm pri ochladzovaní z 25 °C na -40 °C). Ak má zariadenie prísne požiadavky na medzery (napr. presné servomotory vyžadujúce medzeru ≤ 0,1 mm), je možné počas fázy návrhu rezervovať množstvo kompenzácie medzery (napr. zníženie montážnej medzery pri izbovej teplote z 0,1 mm na 0,05 mm), alebo prispôsobenie materiálov s podobnými koeficientmi tepelnej rozťažnosti (napr. hriadele zo zliatiny titánu s hodnotou približne 1 × C)⁶ ⁶ ⁶ hriadele/°C. byť vybraný.

7.7 Ako zistiť, či prstencový magnet dosiahol stav „nasýtenej magnetizácie“?

Dá sa to určiť pomocou „metódy testovania magnetického výkonu“ alebo „metódy efektu prevádzky zariadenia“: ① Metóda testovania magnetického výkonu: Na zistenie demagnetizačnej krivky magnetu použite tester materiálu s permanentným magnetom. Ak je "inflexný bod" (t. j. bod zodpovedajúci HcB) demagnetizačnej krivky jasný a BHmax dosiahne štandardnú hodnotu stupňa (napr. BHmax ≥43MGOe pre stupeň N45), magnet sa považuje za nasýtený. Ak demagnetizačná krivka nemá zjavný inflexný bod alebo je BHmax o viac ako 10 % nižšia ako štandardná hodnota (napr. BHmax triedy N45 je len 38 MGOe), je nenasýtená. Okrem toho možno merať remanenciu Br; ak Br dosiahne viac ako 95 % štandardnej hodnoty stupňa (napr. štandardný Br ≥ 1,35 T pre stupeň N45, merané Br ≥ 1,28 T), môže byť tiež určený ako nasýtený. ② Metóda prevádzkového efektu zariadenia: Nainštalujte magnet do zariadenia a porovnajte menovitý výkon so skutočným prevádzkovým výkonom. Ak skutočný výkon (napr. krútiaci moment motora, vzdialenosť detekcie snímača) dosiahne viac ako 95 % menovitej hodnoty a pracuje stabilne (žiadne výkyvy krútiaceho momentu alebo nadmerné chyby detekcie), magnetizácia je nasýtená. Ak je skutočný výkon o viac ako 10 % nižší ako menovitá hodnota (napr. menovitý krútiaci moment motora je 10 N·m, ale skutočný krútiaci moment je len 8,5 N·m) a sú vylúčené iné poruchy komponentov zariadenia (napr. poškodenie cievky, mechanické zaseknutie), magnet je pravdepodobne nenasýtený a je potrebné ho znova zmagnetizovať (aplikovaním vyššieho prúdu magnetizácie)40. do 5000 kA/m).

7.8 Čo je fenomén „magnetického starnutia“ prstencových magnetov? Ako spomaliť rýchlosť magnetického starnutia?

„Magnetické starnutie“ označuje postupné zoslabovanie magnetického výkonu magnetov počas dlhodobého používania v dôsledku faktorov prostredia (teplota, vlhkosť, vibrácie), ktoré sa prejavuje ročným poklesom BHmax a Br a miernymi výkyvmi HcB, typicky s ročným útlmom 1%-3% (za normálnych podmienok používania). Opatrenia na spomalenie magnetického starnutia sú nasledovné: ① Kontrolujte prevádzkovú teplotu: Vyhnite sa dlhodobému používaniu v prostrediach blízko maximálnej prevádzkovej teploty (napr. pre magnety triedy SH s maximálnou prevádzkovou teplotou 150 °C sa odporúča kontrolovať teplotu pod 130 °C). Každým poklesom teploty o 10 °C sa môže rýchlosť magnetického starnutia znížiť o 20 % až 30 %. Pre scenáre s vysokou teplotou optimalizujte odvod tepla zariadenia (napr. pridanie chladiacich ventilátorov, použitie tepelne vodivého silikónového maziva), aby ste znížili prevádzkovú teplotu magnetu. ② Posilnite antikoróznu ochranu: Pravidelne kontrolujte povrchovú vrstvu magnetu; ak zistíte poškodenie povlaku (napr. škrabance, odlupovanie), okamžite ho opravte epoxidovým náterom (hrúbka 5-10 μm), aby ste zabránili oxidácii podkladu. Vo vlhkom prostredí nainštalujte okolo magnetov kryty odolné voči vlhkosti (napr. akrylové kryty s vysúšadlami), aby ste regulovali vlhkosť prostredia pod 60 %. ③ Znížte vibrácie a náraz: V prípade zariadení s vysokými vibráciami (napr. motory stavebných strojov) okrem pridania nárazníkových podložiek medzi magnet a montážnu základňu pravidelne kontrolujte upevňovacie prvky (napr. moment skrutiek), aby ste predišli uvoľneniu magnetu a ďalším vibráciám. Medzitým sa vyhnite častým cyklom štart-stop zariadenia (časté štart-stop spôsobujú opakované zmeny magnetického poľa, urýchľujúce poruchy magnetickej domény) a predĺžte čas jednej prevádzky (napr. reguláciou počtu denných štart-stop na ≤10).

8. Výber a použitie zariadenia na testovanie magnetického výkonu: Zabezpečenie presnosti testovania

Testovanie magnetického výkonu je kľúčovým článkom pri kontrole kvality prstencovo sintrovaných NdFeB magnetov. Vhodné vybavenie sa musí vybrať na základe scenára testovania (laboratórium, na mieste) a prevádzkové postupy musia byť štandardizované. Špecifické požiadavky sú nasledovné:

8.1 Typy základných testovacích zariadení a adaptačných scenárov

Typ zariadenia	Testovacie parametre	Rozsah presnosti	Adaptačné scenáre	Operačné body	Požiadavky na údržbu
Tester materiálu s permanentným magnetom (napr. model NIM-2000)	BHmax, HcB, Br, Demagnetizačná krivka	±0,5 %	Laboratórne dávkové komplexné testovanie	① Kondicionujte vzorky pri 25°C±2°C počas 2 hodín; ② Vycentrujte vzorku počas upínania, aby ste predišli skresleniu krivky; ③ Pred testovaním kalibrujte zariadenie (overte pomocou štandardných vzoriek, chyba ≤0,3 %)	① Vyčistite testovaciu cievku mesačne, aby ste odstránili prach; ② Každý rok posielajte na metrologickú kalibráciu a uschovajte si správu o kalibrácii; ③ Nepoužívajte v prostredí so silným magnetickým poľom (napr. v blízkosti elektromagnetov)
Prenosný gaussmeter (napr. model HT201)	Sila povrchového magnetického poľa (B)	±1 %	Testovanie inštalácie a údržby na mieste	① Udržujte vzdialenosť 1 mm medzi sondou a povrchom magnetu (každá zmena vzdialenosti o 0,1 mm zvyšuje chybu o 2 %); ② Zmerajte 3-krát v rovnakom testovacom bode a urobte priemer; ③ Vyhnite sa kolíziám sondy s magnetom (aby sa zabránilo poškodeniu snímača)	① Pred každým použitím skontrolujte nabitie batérie (nízky výkon spôsobuje zhoršenie presnosti); ② Kalibrujte sondu každých 6 mesiacov; ③ Skladujte v suchom prostredí (vlhkosť ≤60%)
Fluxmeter (napr. model WT10A)	Magnetický tok (Φ)	±0,3 %	Celkové testovanie magnetických vlastností malých magnetov	① Úplne vycentrujte vzorku v testovacej cievke (odchýlka spôsobuje chybu > 5 %); ② Vynulujte zariadenie pred testovaním (aby sa eliminovalo rušenie okolitého magnetického poľa); ③ Pravidelne kontrolujte cievku, či nie je zlomený vodič (prerušenie nespôsobí žiadne čítanie)	① Vyhnite sa ohýbaniu cievky (aby ste predišli poškodeniu vinutia); ② Každoročne kalibrujte presnosť testovania (overte pomocou štandardných vzoriek magnetického toku); ③ Zapnite mesačne, keď sa dlhší čas nepoužívate (aby sa zabránilo vlhkosti cievky)
Prístroj na meranie 3D magnetického poľa	3D priestorové rozloženie magnetického poľa, jednotnosť	±0,8 %	Testovanie magnetického poľa vysoko presných zariadení (napr. MRI gradientové cievky)	① Nastavte testovaciu mriežku (napr. 5 mm × 5 mm), aby pokryla pracovnú plochu magnetu; ② Vykonajte testovanie v magneticky tienenej miestnosti, aby ste predišli rušeniu vonkajšieho magnetického poľa; ③ Analyzujte údaje pomocou profesionálneho softvéru (na výpočet chyby uniformity)	① Uistite sa, že testovacia platforma je vodorovná (naklonenie spôsobuje chybu priestorovej polohy); ② Kalibrujte senzor každé 3 mesiace; ③ Aktualizujte verziu softvéru ročne (na optimalizáciu algoritmov spracovania údajov)

8.2 Postupy testovania a špecifikácie spracovania údajov

Postup laboratórneho komplexného testovania: ① Príprava vzorky: Náhodne vyberte 3 vzorky z každej šarže, odstráňte povrchové nečistoty (napr. olej, železné piliny) a zmerajte rozmery pomocou posuvného meradla (na potvrdenie súladu s požiadavkami na testovaciu vzorku, napr. priemer 50-100 mm). ② Úprava prostredia: Vzorky a vybavenie umiestnite na 2 hodiny do prostredia s teplotou 25°C±2°C a vlhkosťou ≤60%. ③ Kalibrácia zariadenia: Kalibrujte so štandardnými vzorkami zodpovedajúcej kvality (napr. štandardná vzorka N45 s BHmax=45±0,5MGOe), aby ste zaistili chybu zariadenia ≤0,5%. ④ Testovanie vzorky: Upevnite vzorku na testovaciu platformu, spustite zariadenie na testovanie BHmax, HcB a Br a zaznamenajte kompletnú demagnetizačnú krivku. ⑤ Stanovenie údajov: Porovnajte testovacie údaje s produktovými štandardmi (napr. trieda N45 vyžaduje BHmax≥43MGOe, HcB≥1100 kA/m, Br≥1,35T). Ak sú všetky 3 vzorky kvalifikované, dávka sa považuje za kvalifikovanú; ak je 1 vzorka nekvalifikovaná, zdvojnásobte veľkosť vzorky na testovanie. Ak poruchy pretrvávajú, celá dávka sa zamietne.

Postup rýchleho testovania na mieste: ① Príprava nástroja: Noste so sebou prenosný gausmeter, posuvné meradlo a handričku, ktorá nepúšťa vlákna. Pred testovaním gaussmeter kalibrujte (overte pomocou štandardného zdroja magnetického poľa, napr. 100 mT štandardného magnetického poľa, chyba ≤ 1 %). ② Výber vzorky: Náhodne vyberte aspoň 3 nainštalované magnety alebo magnety určené na inštaláciu na mieste inštalácie. ③ Čistenie povrchu: Utrite povrch magnetu handričkou, ktorá nepúšťa vlákna, aby ste odstránili prach a olej. ④ Meranie magnetického poľa: Pripevnite sondu gaussmetra vertikálne k vonkajšiemu povrchu magnetu, vyberte 4 rovnomerne rozmiestnené testovacie body po obvode (0°, 90°, 180°, 270°) a zaznamenajte silu magnetického poľa v každom bode. ⑤ Analýza údajov: Vypočítajte priemernú hodnotu a odchýlku 4 bodov (odchýlka ≤5 % je kvalifikovaná). Ak je odchýlka príliš veľká, skontrolujte, či magnet nie je zmagnetizovaný nerovnomerne alebo či nie je správne nainštalovaný.

Požiadavky na spracovanie a archiváciu údajov: ① Záznam údajov: Údaje z testu musia zahŕňať dátum testovania, číslo zariadenia, číslo vzorky, teplotu a vlhkosť prostredia a kompletné hodnoty parametrov (napr. BHmax=44,8MGOe, HcB=1150kA/m, Br=1,38T), bez povolených zmien. ② Generovanie správ: Na laboratórne testovanie sa musia vydať formálne protokoly o testoch (vrátane výsledkov testov, záverov určovania a čísel kalibračných certifikátov), ​​zatiaľ čo testovanie na mieste si vyžaduje vyplnenie záznamov o teste (na potvrdenie podpísané testerom). ③ Doba archivácie: Testovacie správy a záznamy musia byť archivované aspoň 3 roky (5 rokov pre automobilový a medicínsky priemysel), aby sa uľahčila následná sledovateľnosť (napr. sťažnosti zákazníkov, analýza problémov s kvalitou).

8.3 Bežné príčiny chýb pri testovaní a metódy odstraňovania problémov

Chyby zariadenia: Ak odchýlka medzi testovacími údajmi a štandardnými hodnotami presiahne 1 %, môže to byť spôsobené nekalibrovaným zariadením alebo starnúcimi komponentmi. Metódy odstraňovania problémov: ① Prekalibrujte pomocou štandardných vzoriek; ak chyba po kalibrácii stále presahuje 1 %, skontrolujte, či nie je testovacia cievka poškodená (napr. skrat vinutia) a v prípade potreby cievku vymeňte. ② V prípade zariadenia používaného viac ako 5 rokov kontaktujte výrobcu kvôli komplexnej údržbe (napr. výmena senzorov, inovácia základných dosiek).

Environmentálne chyby: Vonkajšie magnetické polia, kolísanie teploty a vlhkosti môžu ovplyvniť výsledky testu. Metódy odstraňovania problémov: ① Pred testovaním zmerajte okolité magnetické pole pomocou detektora magnetického poľa (musí byť ≤0,01T); ak prekračuje normu, pridajte okolo zariadenia magnetický štít (napr. permalloy platňu). ② Pozastavte testovanie, keď kolísanie teploty a vlhkosti prekročí limity (napr. zmena teploty > 5 °C/h) a pokračujte po stabilizácii prostredia. ③ Neumiestňujte do blízkosti zariadenia kovové predmety (napr. nástroje, mobilné telefóny), aby ste zabránili rušeniu magnetického poľa.

Prevádzkové chyby: Odchýlka upnutia vzorky a nesprávne umiestnenie sondy môžu spôsobiť skreslenie údajov. Metódy odstraňovania problémov: ① Použite polohovacie prípravky na vycentrovanie vzorky počas upínania (odchýlka ≤0,5 mm) a vyhýbajte sa dotyku vzorky počas testovania. ② Uistite sa, že sonda gaussmetra je kolmá na povrch magnetu (uhol sklonu ≤5°) a udržiavajte sondu počas merania stabilnú (vyhnite sa otrasom). ③ Vyškolte nových operátorov (iba kvalifikovaní operátori môžu pracovať samostatne) a štandardizujte prevádzkové postupy.

Výkon, výrobné procesy, výber a riadenie používania prstencových spekaných magnetov NdFeB ako základných magnetických komponentov v priemyselnej oblasti priamo určujú prevádzkovú účinnosť a životnosť zariadení. Tento článok obsahuje kľúčové prepojenia počas celého životného cyklu od analýzy definície až po implementáciu testovania s hlavným cieľom poskytnúť „praktické a použiteľné“ znalosti pre odborníkov – či už ide o rýchle prispôsobenie aplikačných scenárov prostredníctvom tabuliek parametrov, riešenie praktických problémov pomocou často kladených otázok alebo kontrolu kvality prostredníctvom testovacích štandardov, konečným cieľom je pomôcť používateľom vyhnúť sa rizikám, optimalizovať náklady a zlepšiť výkon zariadenia.

V praktických aplikáciách je potrebné flexibilne upravovať riešenia na základe priemyselných charakteristík (napr. automobilový priemysel sa zameriava na vysokoteplotnú stabilitu a konzistenciu šarží, zatiaľ čo medicínsky priemysel kladie dôraz na odolnosť proti korózii a rovnomernosť magnetického poľa). Zároveň posilniť technickú komunikáciu s dodávateľmi, prechod od „pasívneho obstarávania“ k „aktívnej spolupráci“ s cieľom spoločne optimalizovať parametre a procesy produktov. Iba týmto spôsobom možno plne využiť výkonnostné výhody prstencových sintrovaných magnetov NdFeB a poskytnúť podporu pre inováciu zariadení a priemyselnú modernizáciu.
