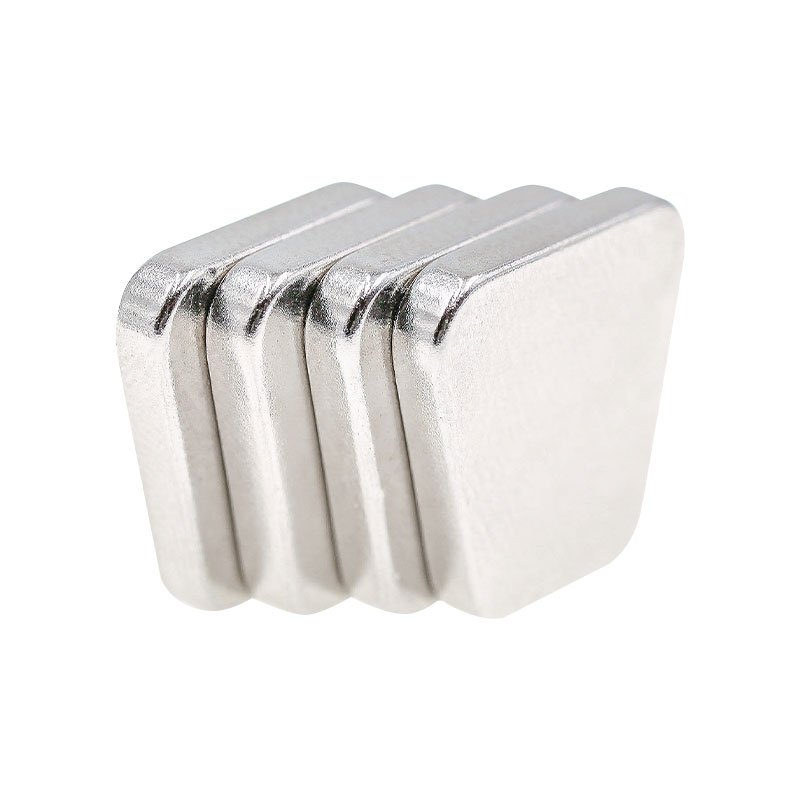

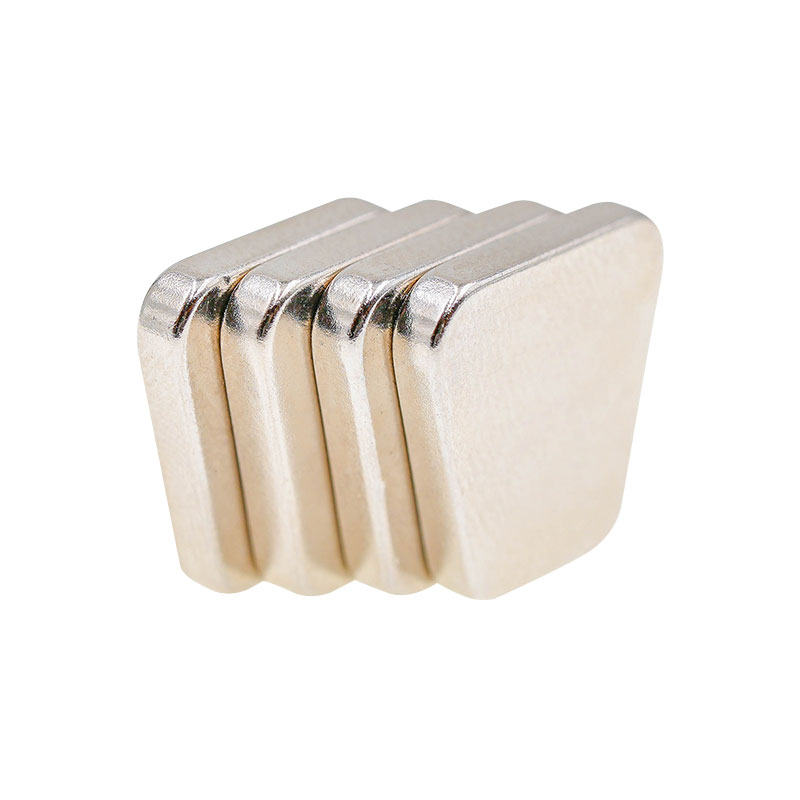

Lichobežníkový sintrovaný NdFeB sa vzťahuje na spekané neodymovo-železo-bórové permanentné magnety vyrábané v lichobežníkovej geometrii, aby spĺňali špecifické požiadavky na magnetický obvod a mechanickú montáž. Produkty v rámci tejto kategórie majú spoločné charakteristiky, ako je vysoká hustota magnetickej energie, presná uhlová geometria a vhodnosť pre štruktúrované magnetické systémy, kde sa vyžaduje lineárna alebo zakrivená distribúcia toku. Lichobežníkové sintrované magnety NdFeB sa široko používajú v rotačných zariadeniach, segmentovaných magnetických zostavách a systémoch elektromagnetickej konverzie, kde presnosť tvaru priamo ovplyvňuje výkon a účinnosť.

Bežné funkcie a základné výkonové charakteristiky

Všetky produkty Lichobežníkový sintrovaný NdFeB sú založené na sintrovanom materiáli NdFeB, ktorý poskytuje vysokú remanenciu (Br), koercitivitu (Hcj) a maximálny energetický produkt (BHmax). Lichobežníkový tvar umožňuje optimalizované zarovnanie magnetického poľa, zmenšenie vzduchových medzier a zlepšenú koncentráciu toku v zložitých zostavách.

Medzi kľúčové spoločné vlastnosti patria:

• Stabilný magnetický výstup pri kompaktných konštrukčných obmedzeniach

• Kompatibilita so segmentovanými štruktúrami rotora a statora

• Vysoká rozmerová presnosť na podporu opakovateľného magnetického výkonu

• Vhodnosť pre stredne až vysokorýchlostné elektromagnetické zariadenia

Tieto vlastnosti robia z lichobežníkového sintrovaného NdFeB štandardnú voľbu v systémoch, kde musí byť magnetická účinnosť a štrukturálne prispôsobenie vyvážené.

Pracovné princípy podľa typu zariadenia

Elektromotory a generátory
V motoroch s permanentnými magnetmi sú lichobežníkové magnety usporiadané po obvode rotora. Lichobežníková geometria umožňuje tesnejšie upevnenie medzi susednými magnetmi, čím sa znižuje únik toku a zlepšuje sa hustota krútiaceho momentu. Spekaný materiál NdFeB poskytuje stabilné magnetické pole, ktoré interaguje s vinutím statora a vytvára rotačnú silu alebo elektrický výstup.

Magnetické spojky a prenosové zariadenia
V magnetických spojkách sú lichobežníkové sintrované magnety NdFeB umiestnené tak, aby vytvárali striedavé magnetické póly. Krútiaci moment sa prenáša skôr magnetickou interakciou než mechanickým kontaktom, čo umožňuje utesnené prevodové systémy a znižuje opotrebenie.

Systémy snímačov a akčných členov
Riadené rozloženie magnetického poľa lichobežníkových magnetov podporuje presnú detekciu polohy a kontrolu sily. Ich predvídateľné magnetické správanie zlepšuje stabilitu signálu v priemyselných snímačoch a lineárnych akčných členoch.

Typické aplikačné scenáre

• Synchrónne motory s permanentnými magnetmi (PMSM)

• Veterné generátory a pomocné pohonné systémy

• Priemyselné automatizačné zariadenia

• Magnetické čerpadlá a utesnené prevodové systémy

• Komponenty automobilového elektrického pohonu

V mnohých z týchto aplikácií si výrobcovia vyberajú lichobežníkový sintrovaný NdFeB, aby zodpovedali zakriveným krytom alebo segmentovaným magnetickým dráham, čím sa zabezpečí konzistentný magnetický tok v pracovnej oblasti.

Porovnanie s inými tvarmi NdFeB

V porovnaní so štandardnými blokovými magnetmi poskytuje lichobežníkový sintrovaný NdFeB vylepšenú kontinuitu magnetického poľa v rotačných systémoch. V porovnaní s oblúkovými magnetmi umožňujú lichobežníkové konštrukcie väčšiu flexibilitu pri segmentovaných zostavách a ovládaní nástrojov.

Povrchová úprava a adaptácia na životné prostredie

Väčšina produktov v tejto kategórii používa ochranné nátery, ako je nikel, epoxid alebo zinok, aby sa znížilo riziko korózie. Výber závisí od prevádzkovej teploty, vlhkosti a podmienok expozície. Pre priemyselné prostredia s vystavením oleju alebo vlhkosti sú bežne špecifikované epoxidové lichobežníkové magnety.

Pokyny pre údržbu a manipuláciu

Aj keď sú spekané magnety NdFeB trvalé a nevyžadujú žiadnu aktívnu údržbu, správna manipulácia a údržba na úrovni systému pomáhajú zabezpečiť dlhodobý výkon:

• Zabráňte mechanickému nárazu počas inštalácie, aby ste predišli odštiepeniu

• Udržiavajte prevádzkové teploty v rámci špecifikovaných limitov kvality

• Pri poškodení náteru zabráňte priamemu kontaktu s korozívnymi látkami

• Počas plánovanej údržby zariadenia skontrolujte polohu magnetu

Správne zarovnanie inštalácie je obzvlášť dôležité pre lichobežníkový sintrovaný NdFeB, pretože uhlová odchýlka môže ovplyvniť magnetickú rovnováhu v rotačných systémoch.

Úvahy o výrobe a kontrole kvality

Ningbo Jinlun Magnet Technology Co., Ltd. vyrába lichobežníkový sintrovaný NdFeB pomocou procesov riadenej práškovej metalurgie, vrátane orientačného lisovania, vákuového spekania a presného obrábania. S viac ako 30-ročnými skúsenosťami v priemysle a ročnou kapacitou 8 000 ton vysokovýkonných magnetov podporuje Jinlun Magnet stabilné materiálové vlastnosti a konzistentnú rozmerovú presnosť pre priemyselné aplikácie.

Výrobný proces spoločnosti kladie dôraz na:

• Riadená orientácia zrna pre predvídateľný magnetický výstup

• Kontrola rozmerovej tolerancie pre segmentované zostavy

• Prispôsobenie stupňa na základe požiadaviek na teplotu a koercitivitu

Často kladené otázky (FAQ)

Otázka 1: Prečo si vybrať lichobežníkové magnety namiesto obdĺžnikových?
Lichobežníkové magnety zlepšujú kontinuitu magnetického obvodu v zakrivených alebo segmentovaných zostavách, čím znižujú stratu toku v porovnaní s pravouhlými tvarmi.

Q2: Sú lichobežníkové sintrované magnety NdFeB vhodné pre vysokorýchlostné motory?
áno. Ak sú správne špecifikované pre koercitivitu a teplotnú odolnosť, bežne sa používajú vo vysokorýchlostných rotačných zariadeniach.

Q3: Môže byť stupeň magnetu prispôsobený pre rôzne prevádzkové teploty?
áno. Rôzne triedy NdFeB je možné zvoliť tak, aby zodpovedali rozsahom prevádzkových teplôt a odolnosti proti demagnetizácii.

Q4: Aké tolerancie sú typické pre lichobežníkové magnety?
Tolerancie závisia od veľkosti a aplikácie, ale presné obrábanie umožňuje konzistentné uhlové a rozmerové riadenie vhodné pre motorové zostavy.
